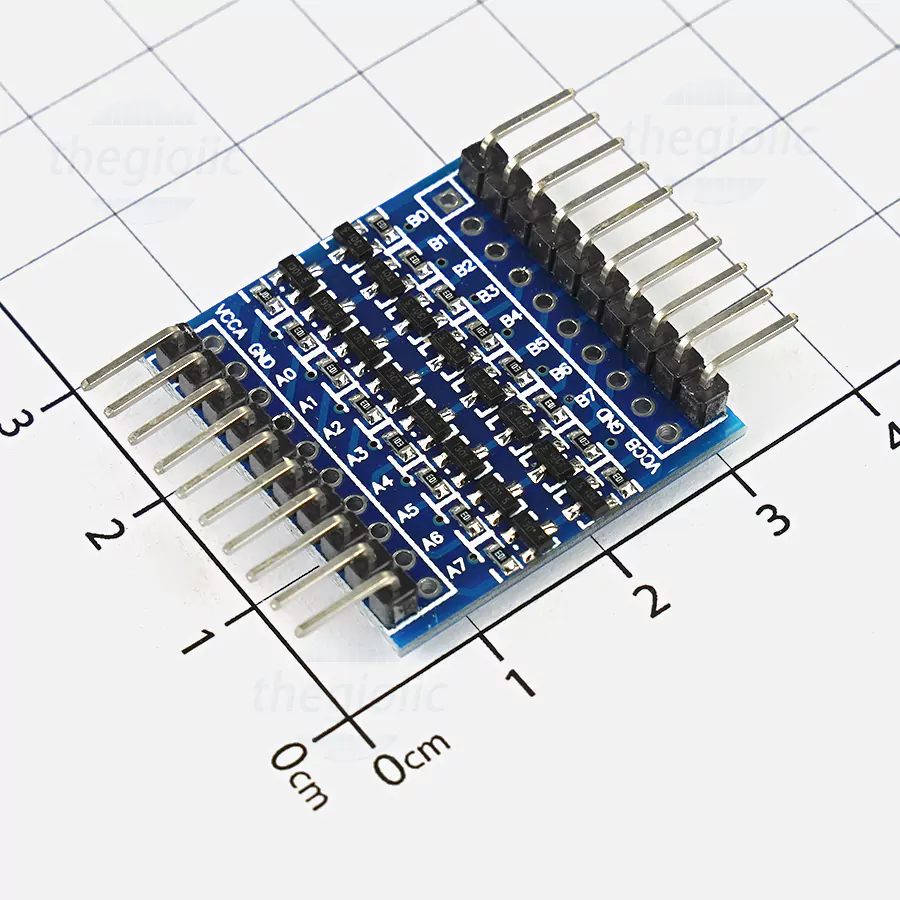

Mạch Chuyển Mức Tín Hiệu 8 Kênh I2C UART SPI là mạch chuyển mức tín hiệu giữa 3.3V và 5V. Sử dụng MOSFET chuyên dụng BSS138 cùng với điện trở kéo lên 10k Ohm. Cách sử dụng mạch vô cùng đơn giản: cấp nguồn 3.3V cho kênh A và 5V cho kênh B là xong. Mạch có khả năng truyền dữ liệu theo 2 chiều nên chúng ta không cần lo về việc chọn hướng dữ liệu.

• Mức chuyển đổi: 1.8V~6V

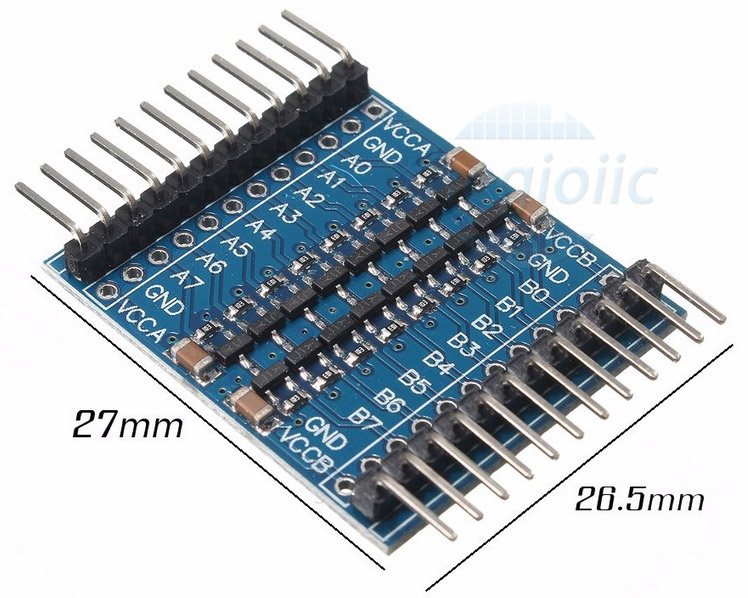

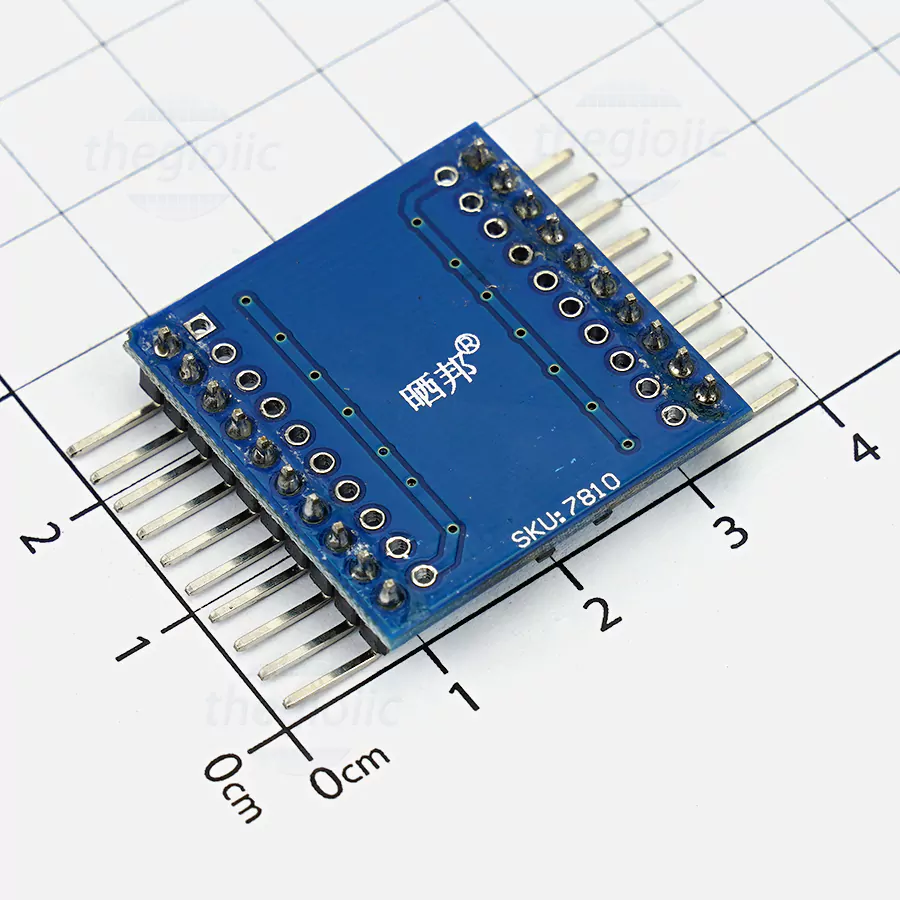

• Kích thước: 27 x 26.5 mm

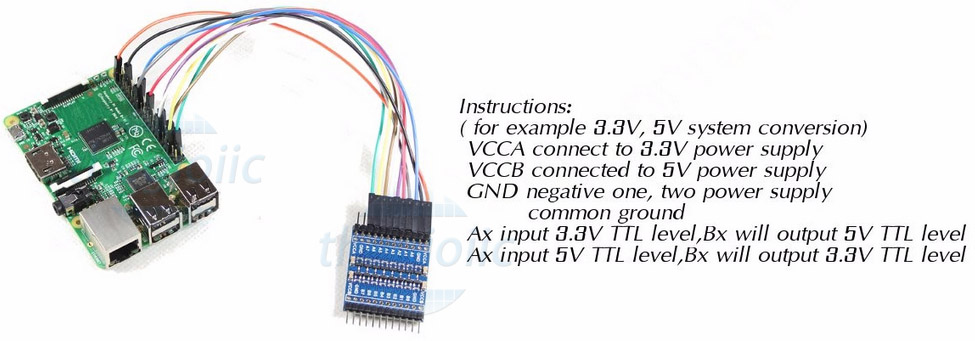

Phương pháp:

• VCCA kết nối với nguồn điện 3.3V
• VCCB kết nối với nguồn điện 5V
• GND cực âm 1, hai nguồn chung ground
• Ax: đầu vào 3.3V TTL , Bx: đầu ra 5V TTL
• Ax: đầu vào 5V TTL, Bx: đầu ra 3.3V TTL
