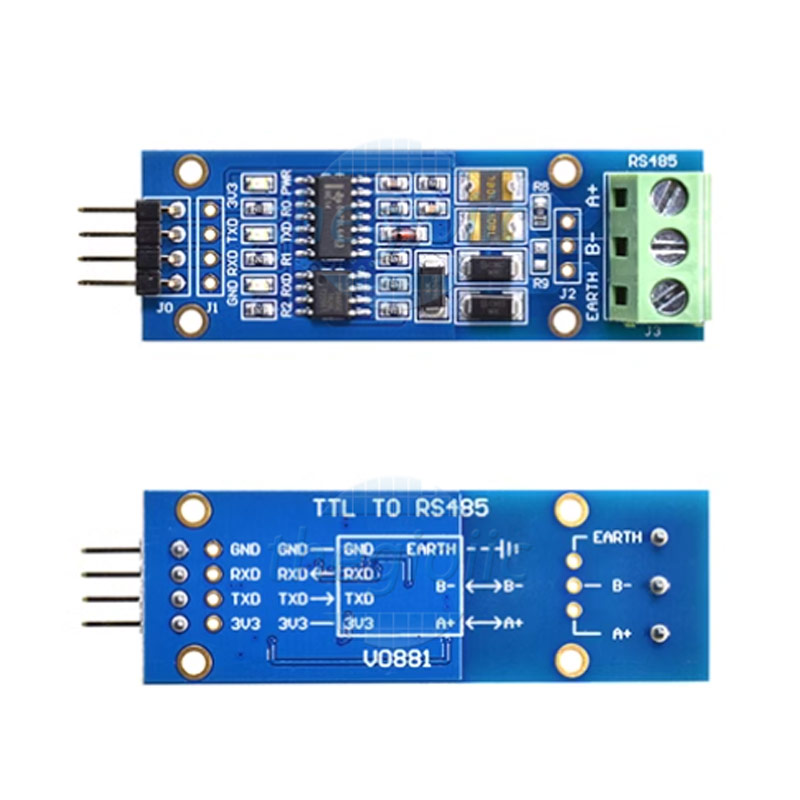

SP3485 là một mạch chuyển đổi TTL To RS485 chuyển đổi tín hiệu TTL sang RS485 cho phạm vi xa, tốc độ dữ liệu cao, dễ xảy ra lỗi giao tiếp. Các mạng truyền thông kỹ thuật số thực hiện tiêu chuẩn EIA-485 có thể được sử dụng hiệu quả trong khoảng cách xa và trong môi trường nhiễu điện.

Bộ chuyển đổi này cho phép bạn gửi và nhận dữ liệu bằng mạng RS485 từ Arduino / vi điều khiển của bạn. Tương tự như giao diện Serial TTL và RS232, RS485 cho phép bạn truyền dữ liệu giữa các bộ vi điều khiển và thiết bị nhưng với các tính năng bổ sung. RS485 là một giao thức tiêu chuẩn công nghiệp để truyền dữ liệu và cung cấp nhiều ưu điểm.

Thông số kỹ thuật:

• • Mạch giao tiếp TTL - RS485 được dùng để chuyển đổi tín hiệu nối tiếp (Serial) UART sang giao tiếp RS485 sử dụng IC SN74HC14.
  • Điện áp hoạt động: 3.3 VDC.
  • Kích thước: 59 x 20mm.
  • Tiêu thụ điện năng thấp cho giao tiếp RS-485
  • Trên bo mạch có thiết bị đầu cuối 2P cao 5,08 (mm) để tạo thuận lợi cho việc đấu dây giao tiếp RS-485.
  • Bộ thu phát giới hạn tốc độ quay
