Chính hãng

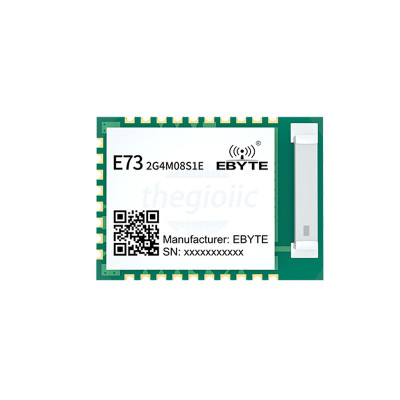

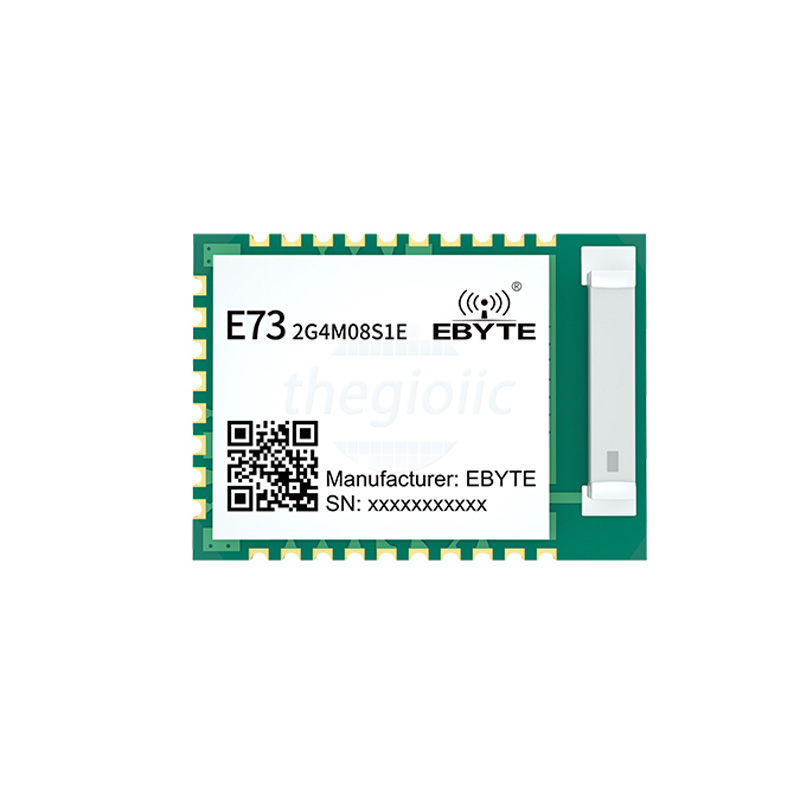

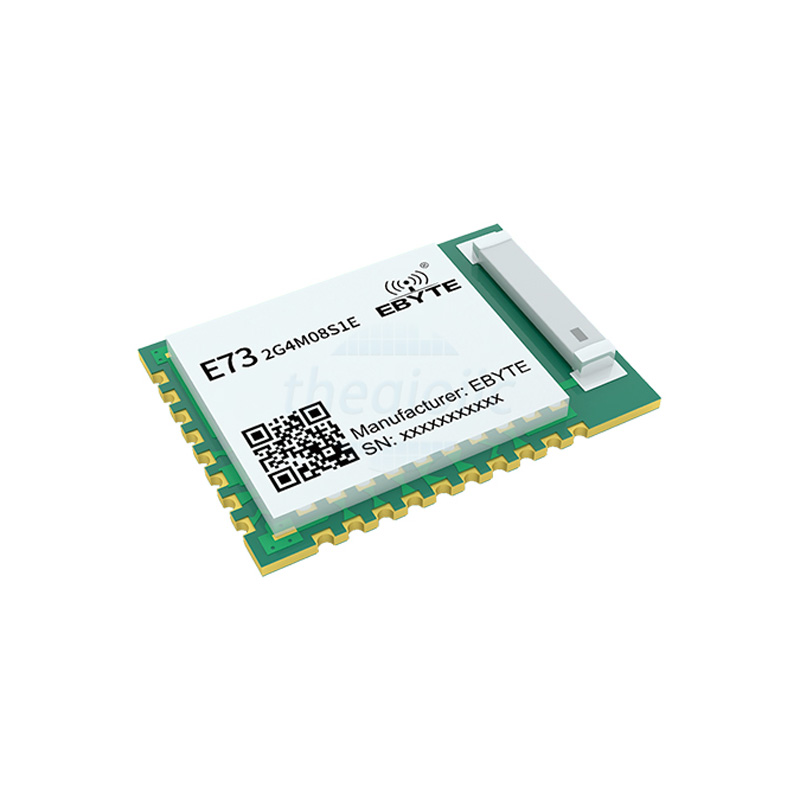

E73-2G4M08S1E nRF52833 Mạch Thu Phát Bluetooth 5.1 120m
Thương hiệu
EBYTE
Mô tả
Nguồn: 1.7-5.5VDC, BLE 5.1
Hết hàng
(Đặt mua để có hàng sớm)
0
Phản hồi
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ | 205.000 |
Giao hàng toàn quốc
Thanh toán khi nhận hàng
Cam kết đổi/trả hàng
Thông số
56 Sản phẩm tương tự| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
|
Điện áp cấp |
3.3V, 5V |
|
|
Phiên bản Bluetooth |
5.1 |
|
|
Giao tiếp |
UART |
|
|
Tần số hoạt động |
2.4 Ghz |
|
| 56 Sản phẩm tương tự | ||
Mô tả sản phẩm
|
Model |
E73-2G4M08S1E |
|
Phiên bản Bluetooth |
Bluetooth 5.1 |
|
Chip |
nRF52833 |
|

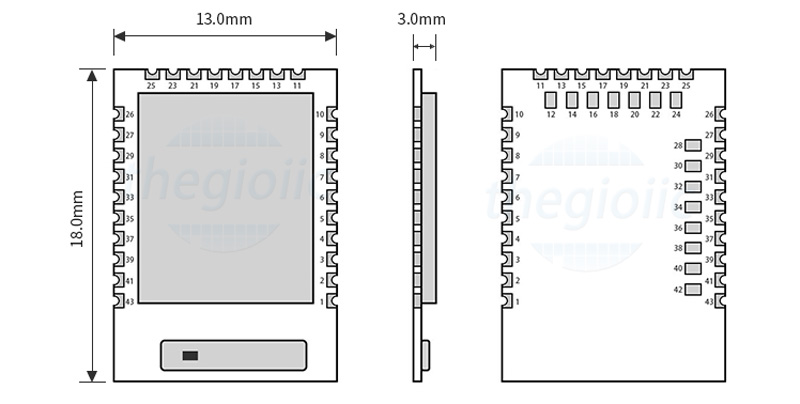

Kích thước |
13x18mm |
|
Tần số |
2360-2500 MHz |
|
Công suất truyền |
8dBm(Maximum) |
|
Ăng ten |
Ceramic antenna |
|
Nguồn |
1.7-5.5VDC |
| No. | Pin item | Corresponding chippin item | Pin direction | Application |
|---|---|---|---|---|
| 1 | P1.11 | NC | - | NC |
| 2 | P1.10 | P0.25 | GPIO | Low frequency I/O, standard drive |
| 3 | P0.03 | P0.03/AIN1 | GPIO | Analog input 1, low frequency I/O, standarddrive |
| 4 | AI4 | P0.28/AIN4 | GPIO | Analog input 4 |
| 5 | GND | GND | GPIO | Single ground line ， connect to the powerreference ground |
| 6 | P1.13 | P1.05 | GPIO | Low frequency I/O, standard drive |
| 7 | AI0 | P0.02/AIN0 | GPIO | Analog input 0, low frequency I/O, standarddrive |
| 8 | AI5 | P0.29/AIN5 | GPIO | Analog input 5, low frequency I/O, standarddrive |
| 9 | AI7 | P0.31/AIN7 | GPIO | Analog input 7, low frequency I/O, standarddrive |
| 10 | AI6 | P0.30/AIN6 | GPIO | Analog input 6, low frequency I/O, standarddrive |
| 11 | XL1 | P0.00/XL1 | GPIO | Connect to 32.768 kHz crystal |
| 12 | P0.26 | P0.26 | GPIO | - |
| 13 | XL2 | P0.01/XL2 | GPIO | Connect to 32.768 kHz crystal |
| 14 | P0.06 | P0.06 | GPIO | - |
| 15 | AI3 | P0.05/AIN3 | GPIO | Analog input 3 |
| 16 | P0.08 | P0.08 | GPIO | - |
| 17 | P1.09 | P1.09 | GPIO | - |
| 18 | AI2 | P0.04/AIN2 | GPIO | Analog input 2 |
| 19 | VDD | VDD | - | Power supply |
| 20 | P12 | P0.12 | GPIO | - |
| 21 | GND | GND | - | ground line ， connect to the power referenceground |
| 22 | P0.07 | P0.07 | GPIO | - |
| 23 | VDH | VDDH | - | High-voltage power supply |
| 24 | GND | GND | - | ground line ， connect to the power referenceground |
| 25 | DCH | NC | - | NC |
| 26 | RST | P0.18/RESET | GPIO | QSPI/CSN/external reset |
| 27 | VBS | VBUS | - | USB power supply，5V input，used to USB3.3Vvoltage regulator |
| 28 | P15 | P0.15 | GPIO | - |
| 29 | D- | D- | - | USB D- |
| 30 | P17 | P0.17 | GPIO | - |
| 31 | D+ | D+ | - | USB D+ |
| 32 | P0.20 | P0.20 | GPIO | - |
| 33 | P0.13 | P0.13 | GPIO | - |
| 34 | P0.22 | P0.22 | GPIO | QSPI |
| 35 | P0.24 | P0.24 | GPIO | QSPI |
| 36 | P1.00 | P1.00 | GPIO | - |
| 37 | SWD | SWDIO | - | Serial debug programming port data |
| 38 | P1.02 | P1.02 | GPIO | - |
| 39 | SWC | SWDCLK | - | Serial debug programming port clock |
| 40 | P1.04 | P1.04 | GPIO | Low frequency I/O, standard drive |
| 41 | NF1 | P0.09/NFC1 | GPIO | NFC input |
| 42 | P1.06 | P1.06 | GPIO | Low frequency I/O, standard drive |
| 43 | NF2 | P0.10/NFC2 | GPIO | NFC input |
