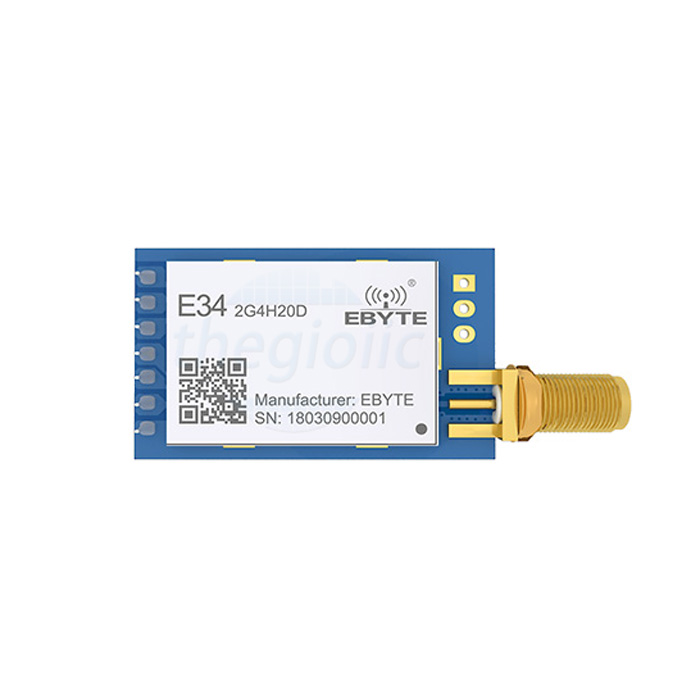

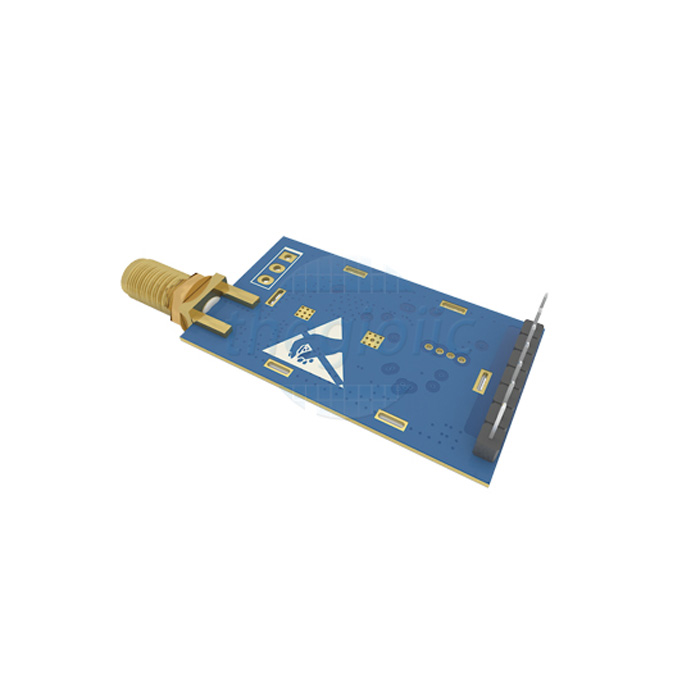

E34-2G4H20D nRF24L01 Mạch Thu Phát RF UART 2500m
Thương hiệu
EBYTE
Mô tả
Điện áp: 2.3-5.5VDC, tần số: 2.4GHz, khoảng cách truyền: 2500m
Hết hàng
(Đặt mua để có hàng sớm)
0
Phản hồi
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ |
230.000
|
| 10+ |
229.000
|
| 20+ |
228.000
|
Thông số
67 Sản phẩm tương tự| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
|
Thương hiệu |
OEM |
|
|
Thương hiệu |
OEM |
|
|
Tần số |
2.4 GHz |
|
|
Điện áp cấp |
3.3V, 5V |
|
|
Khoảng cách truyền |
2500m |
|
|
Vi xử lý chính |
NRF24L01 |
|
|
Giao tiếp |
UART |
|
| RoHS |
|
|
| 67 Sản phẩm tương tự | ||
Mô tả sản phẩm
Thông số kỹ thuật:
- Model: E34-2G4H20D
- IC chính: nRF24L01
- Điện áp hoạt đông: 2.3 - 5.5 VDC
- Giao tiếp: UART
- Tần số: 2400~2518 MHz
- Công suất: 20dBm (100mW)
- Khoảng cách truyền tối đa trong điều kiện lý tưởng: 2500m
- Hỗ trợ ăng ten: SMA-K
- Kích thước: 21x36mm.
| Pin No. | Pin Item | Pin Direction | Pin Application |
|---|---|---|---|
| 1 | M0 | Input（weak pull-up） | Work with M1 & decide the four operating modes. Floating is not allowed, can be ground. |
| 2 | M1 | Input（weak pull-up） | Work with M0 & decide the four operating modes. Floating is not allowed, can be ground. |
| 3 | RXD | Input | TTL UART inputs, connects to external TXD (MCU, PC) output pin.Can be configured as open-drain or pull-up input |
| 4 | TXD | Output | TTL UART outputs, connects to external RXD (MCU, PC) input pin.Can be configured as open-drain or push-pull output |
| 5 | AUX | Output | To wake up the external MCU, during the procedure of self-check initialization, the pinoutputs low level. Can be configured as open-drain output or push-pull output (floating is allowed). |
| 6 | VCC | Input | Power supply 2.3V-5.2V DC |
| 7 | GND | Input | Ground |
| 8 | Fixing hole | Fixing hole | |
| 9 | Fixing hole | Fixing hole | |
| 10 | Fixing hole | Fixing hole |
