BSS138 Mạch Chuyển Mức Tín Hiệu I2C BSS138 Mạch Chuyển Mức Tín Hiệu I2C

BSS138 Mạch Chuyển Mức Tín Hiệu I2C

Thương hiệu OEM
Mô tả Nguồn: 3~5.5VDC
Hết hàng (Đặt mua để có hàng sớm)
Số lượng mua:
Min: 1
Bội số: 1
0 Phản hồi
Yêu thích
Số lượng mua (Cái)
Đơn giá (VND)
1+ 9.000

Giao hàng toàn quốc

Thanh toán khi nhận hàng

đổi trảCam kết đổi/trả hàng

Thuộc tính Giá trị Tìm kiếm
RoHS
ROHS
4 Sản phẩm tương tự

Mô tả sản phẩm

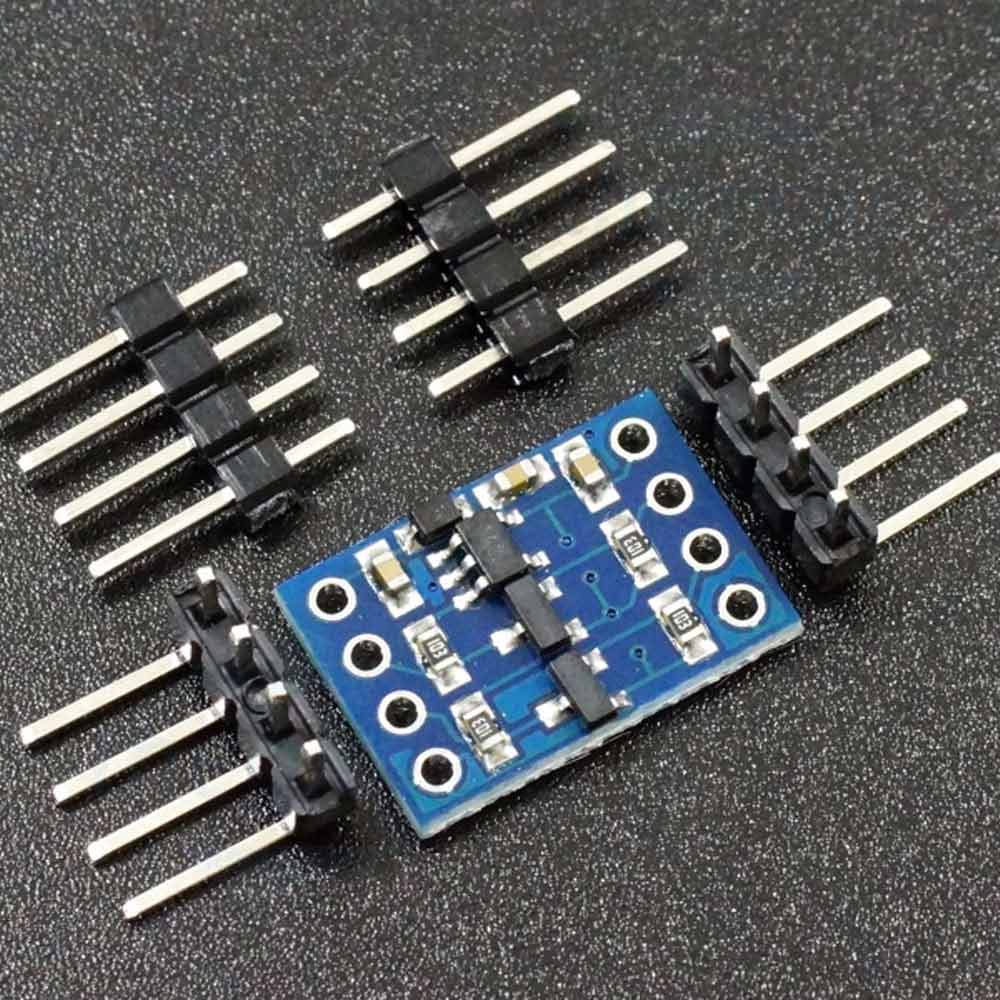

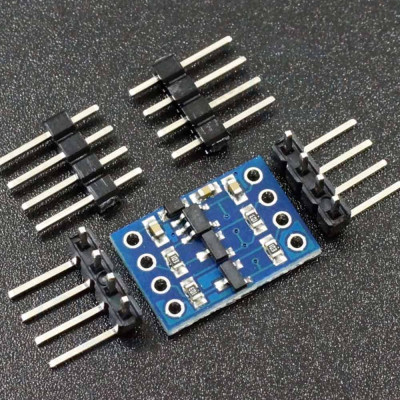

Mạch sử dụng cho các board mạch hoạt động ở mức điện áp 5V, ví dụ như Arduino. Do hầu hết các mạch đời mới sau này như mạch cảm biến, màn hình LCD OLED, mạch RF,... hoạt động ở mức điện áp 3V, đáp ứng nhu cầu của người dùng trong vấn đề chuyển đổi mức giao tiếp, đồng thời bảo vệ các mạch giao tiếp I2C hoạt động 3V từ nguồn 5V. Mạch có 2 con Fet BSS138 cùng với điện trở 10k Ohm kéo lên. Có thể hoạt động xuống tới mức 1.8V ở phía mức điện áp thấp, và chịu dòng áp nhất là 10V ở phía mức điện áp cao.

Thông số kỹ thuật:

  • Nguồn: 3-5.5V
  • Kích thước: 16x12x04mm

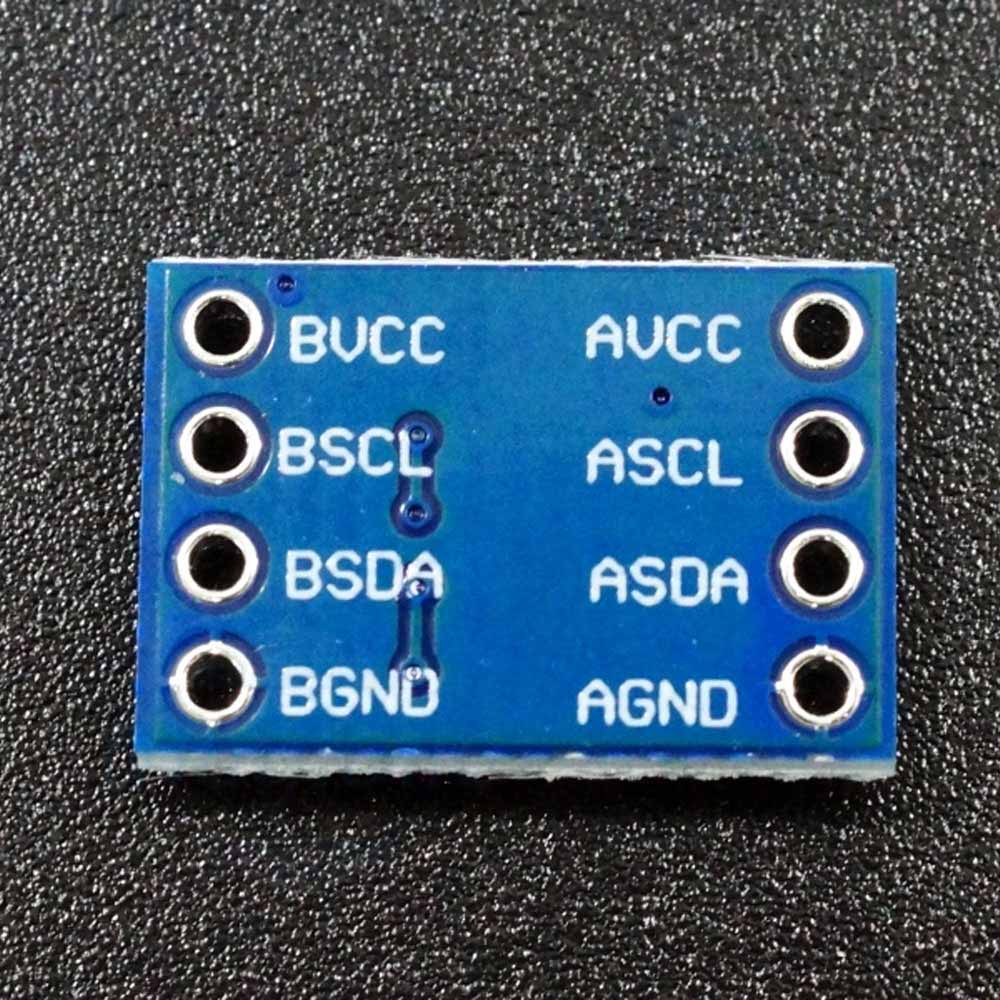

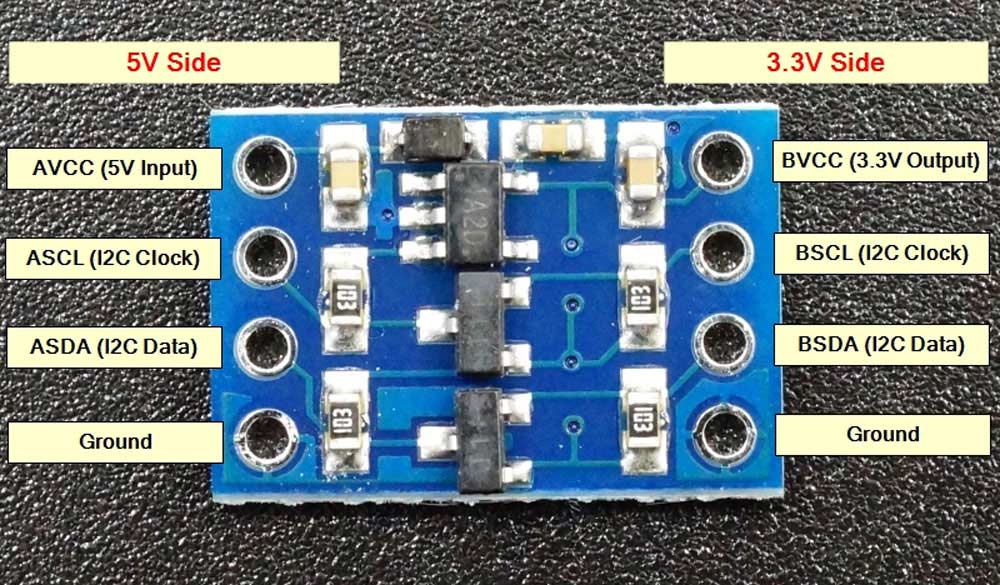

Sơ đồ chân:

  • Điện áp thấp:
    • BVCC nối vào chân nguồn của mạch 3V
    • BSCL nối vào chân SCL của mạch 3V
    • BSDA nối với chân SDA của mạch 3V
    • BGND nối với chân GND của mạch 3V
  • Điện áp cao:
    • AVCC nối vào chân nguồn của mạch 5V
    • ASCL nối vào chân SCL của mạch 5V
    • ASDA nối vào chân SDA của mạch 5V
    • AGND nối vào chân GND của mạch 5V
