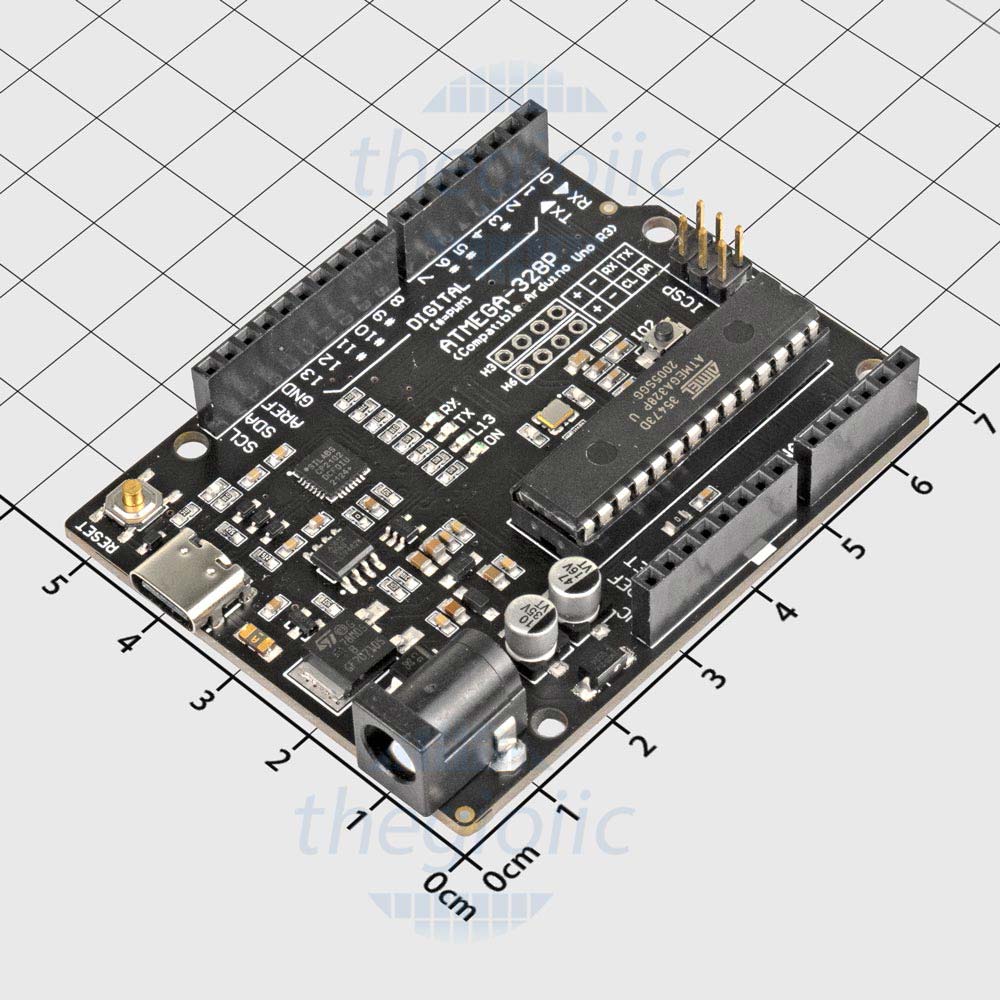

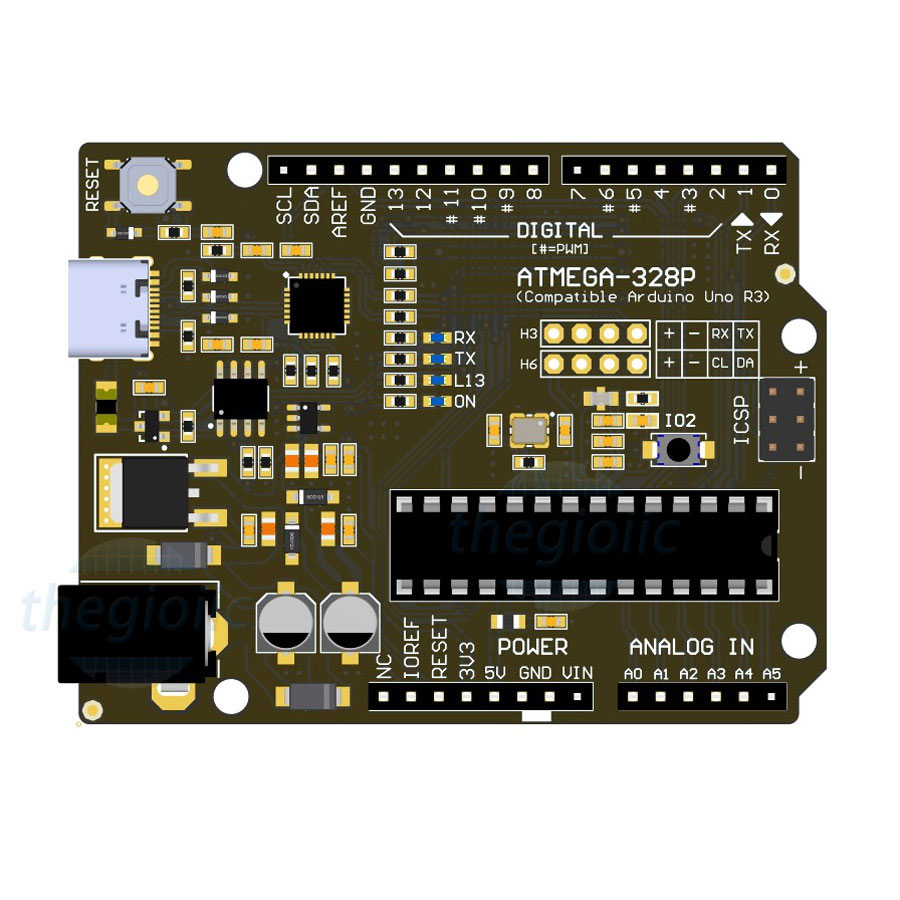

Board mạch ATMEGA-328P hoàn toàn tương thích với mạch Arduino Uno R3 trên thị trường. Mạch được thiết kế thêm một số điểm khác biệt so với bo mạch Arduino Uno R3 như:

• Phần nguồn đầu vào lên đến 24Vdc
• Cổng USB C, các header chuẩn UART, I2C
• Nguồn output 3.3Vdc dòng cung cấp tối đa 500mA
• Tích hợp nút nhấn đơn và một số điểm khác trên bo mạch

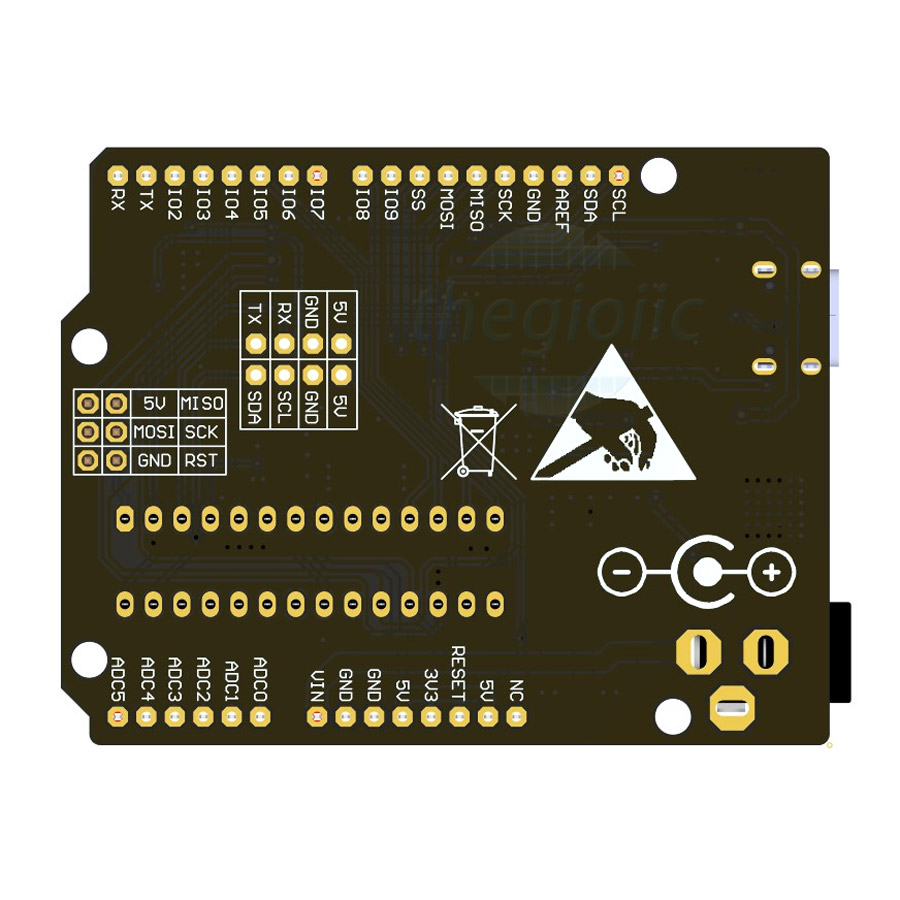

Về kích thước và cách bố trí các header, lỗ định vị là giống nhau.

Thông số kỹ thuật:

• Vi điều khiển chính: ATmega328P
• Điện áp hoạt động: 5VDC
• Điện áp vào: 7~12VDC (chân Vin-GND: lí tưởng nên cấp điện áp khoảng 7-9Vdc)
• Điện áp vào giới hạn: 6~24VDC
• Số chân Digital: 14 (6 chân PWM)
• Số chân vào Analog: 6
• Dòng DC trên mỗi chân: 20mA
• Dòng DC trên chân 3.3V: tối đa 500mA
• Dòng DC trên chân 5V: tối đa 500mA
• Bộ nhớ Flash: 32 KB (0.5KB dùng cho bootloader)
• SRAM: 2 KB
• EEPROM: 1KB
• Tần số xung clock: 16 MHz.
• LED_BUILTIN: Chân I/O 13
• Kích thước PCB: 68.6 x 53.4mm(LxW).

- Trên mạch có tích hợp 1 nút nhấn đơn kết nối đến chân I/O 2( Lưu ý nút nhấn tích cực mức thấp và chưa có điện trở kéo lên nên khi sử dụng cần khai báo INPUT_PULLUP trong Arrduino).

- Mạch có thể sử dụng nguồn đến 24VDC tuy nhiên khi sử dụng mức điện áp từ 12-24V cấp cho mạch thì không nên sử dụng áp 5V, 3.3V để cấp cho các tải có dòng tiêu thụ cao sẽ làm nóng IC nguồn ảnh hưởng đến độ ổn định của mạch.

- Nếu nhiều tải tiêu thụ dòng lớn cần sử dụng thêm 1 nguồn phụ để cấp cho tải.
