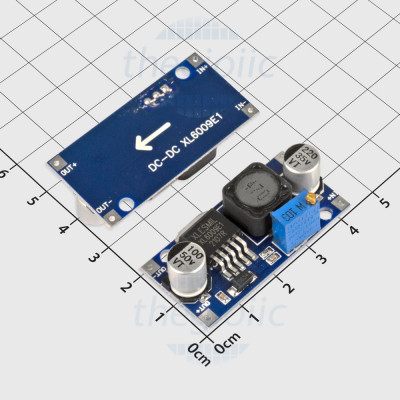

XL6009 là một mạch tăng áp được thiết kế nhỏ gọn, được trang bị bộ chuyển mạch hiệu suất cao 4A, để cung cấp hiệu suất chuyển đổi lên đến 96%. Trên mạch tích hợp biến trở tinh chỉnh thuận tiện cho việc điều chỉnh điện áp đầu ra một cách chính xác nhất. Mạch này sẽ là một sự lựa chọn tuyệt vời cho các dự án của bạn.

Thông số kỹ thuật:

• IC chính XL6009.
• Điện áp đầu vào: 3V ~ 32V, dải điện áp hoạt động tối ưu là 5 ~ 32V.
• Điện áp ra: 4-38V (Max), có thể chỉnh được điện áp đầu ra.
• Hiệu suất: ~96%.
• Dòng ra tối đa: 4A.
• Tấn số chuyển mạch: 400KHz.
• Gợn sóng gõ ra: 50mV (áp/dòng càng cao: độ gợn sóng càng lớn).
• Kích thước: 43mm x 21mm x 14mm.

Lưu ý: Nếu xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
