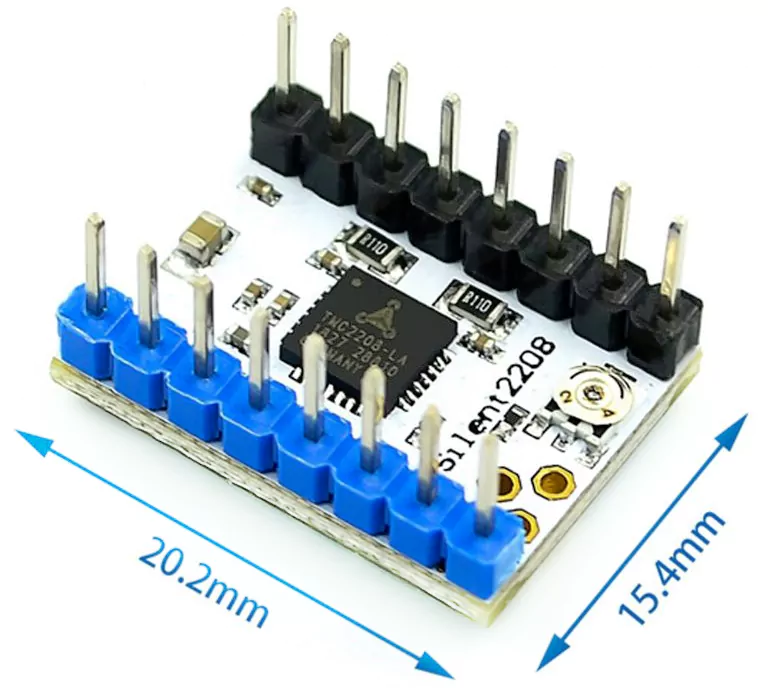

TMC2208 là một driver điều khiển động cơ bước cực kỳ nhỏ gọn, hổ trợ nhiều chế độ làm việc, điều chỉnh được dòng ra cho động cơ. Mạch sử dụng chip TMC2208 có thể cung cấp tới 256 microsteps/bước, dải điện áp đầu vào động cơ rộng từ 4.75 ~ 36VDC.

Thông số kỹ thuật:

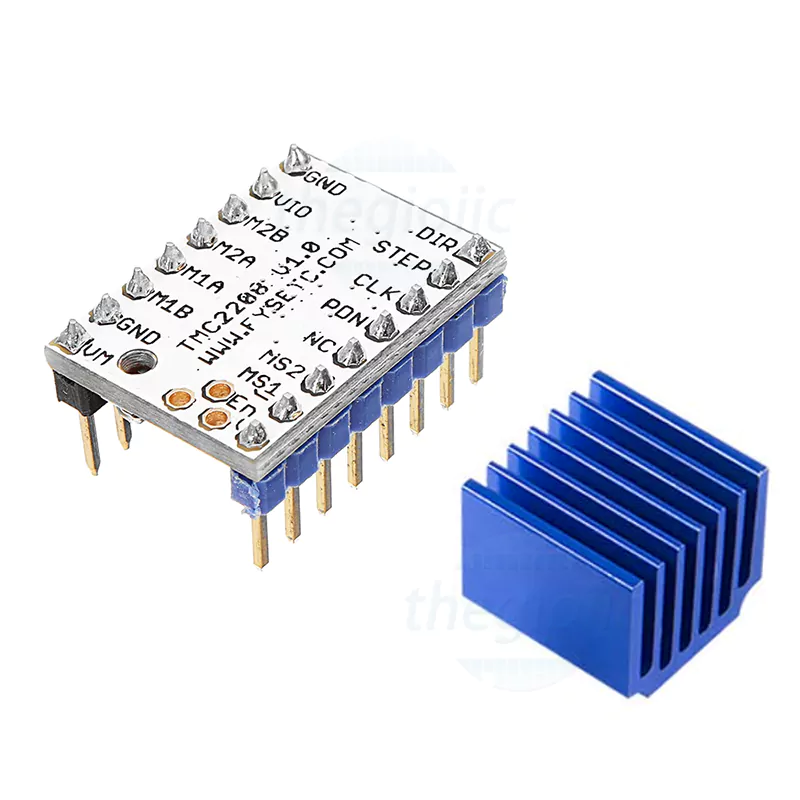

• Giao tiếp: Step / Dir
• Cấu hình: CFG Pins hoặc UART
• 1/256 microsteps
• Điện áp logic (VIO): 3-5V
• Điện áp động cơ (VM): 4.75-36VDC
• Dòng pha động cơ tối đa: 1.2A RMS, dòng đỉnh 2A.

Lưu ý:

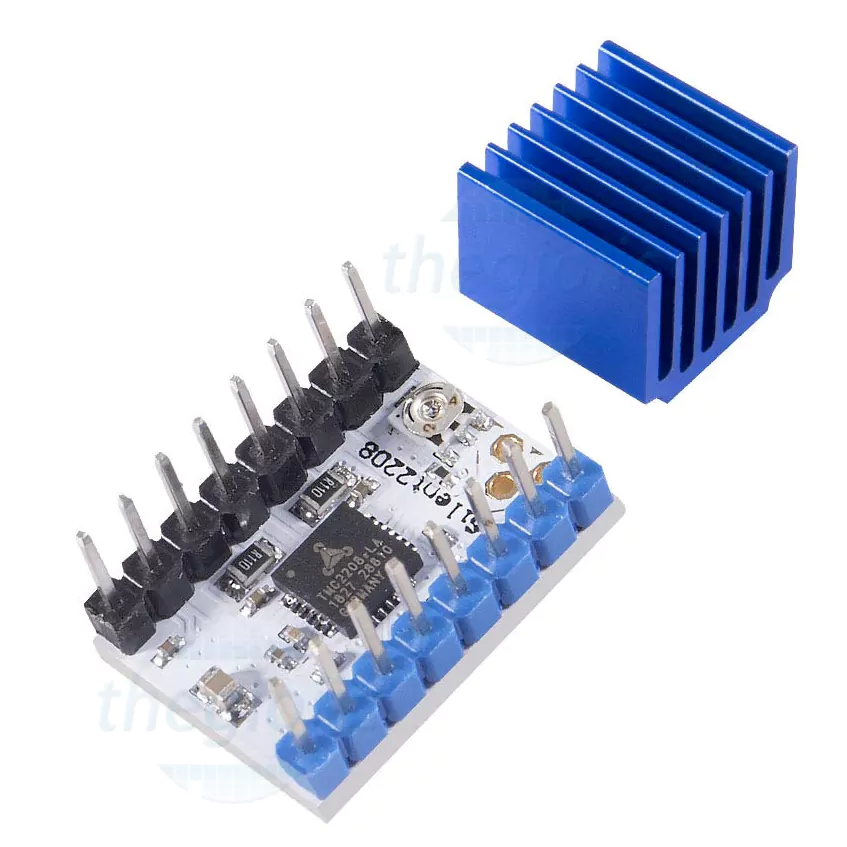

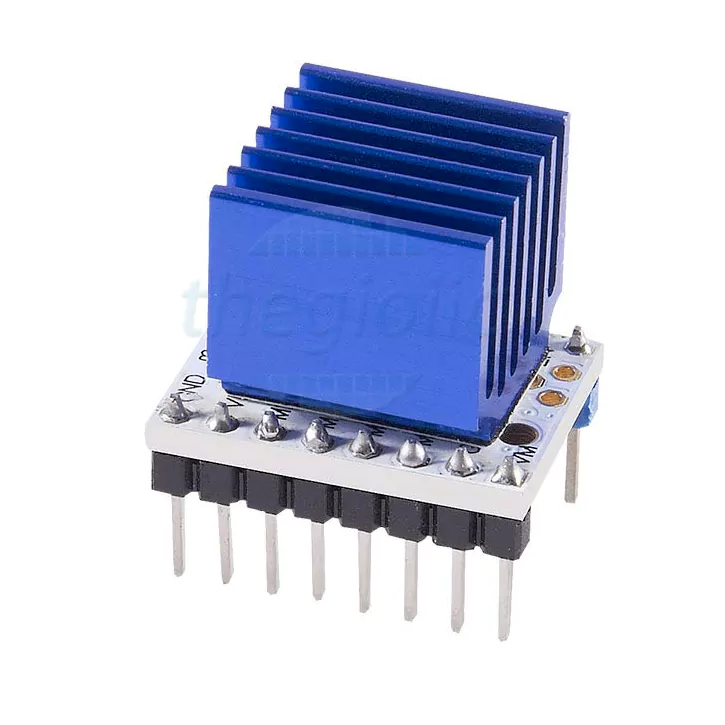

• Mạch điều khiển động cơ TMC2208 cần thêm quạt để làm mát nó, nếu không nhiệt độ cao có thể phá hủy nó.
• Không kết nối động cơ khi đo điện áp, nếu không rất dễ làm cháy mạch
