Mạch điện cầu thang là một hệ thống điện được thiết kế để điều khiển các bóng đèn chiếu sáng trong một khu vực cầu thang hoặc hành lang từ hai vị trí khác nhau. Điều này rất tiện lợi cho việc bật và tắt đèn khi lên hoặc xuống cầu thang mà không cần quay lại điểm xuất phát. Cấu tạo của mạch điện cầu thang bao gồm các thành phần chính như công tắc ba vị trí (công tắc đảo chiều) và bóng đèn.

Thành phần chính của mạch điện cầu thang

1. Công tắc ba vị trí (SPDT switch - Single Pole Double Throw): Hai công tắc được sử dụng trong mạch cầu thang, mỗi công tắc có ba chân kết nối, gồm một chân chung và hai chân chuyển đổi.
2. Bóng đèn: Thường là bóng đèn chiếu sáng dùng để thắp sáng cầu thang.
3. Dây điện: Dây dẫn điện nối các công tắc và bóng đèn.

Nguyên lý hoạt động của mạch điện cầu thang

Mạch điện cầu thang cho phép bật hoặc tắt đèn từ hai vị trí khác nhau. Điều này được thực hiện thông qua các công tắc ba vị trí. Cụ thể:

1. Khi công tắc ở vị trí A:
   • Công tắc 1 nối tiếp với bóng đèn, làm cho dòng điện chạy qua và bóng đèn sáng.
2. Khi công tắc ở vị trí B:
   • Công tắc 2 nối tiếp với bóng đèn, làm cho dòng điện chạy qua và bóng đèn sáng.

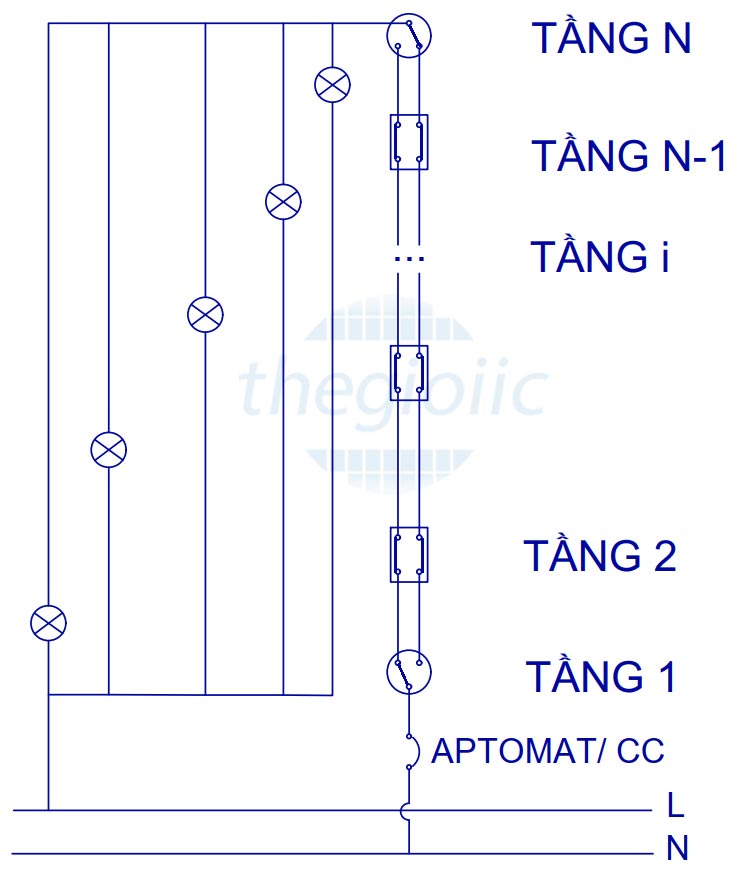

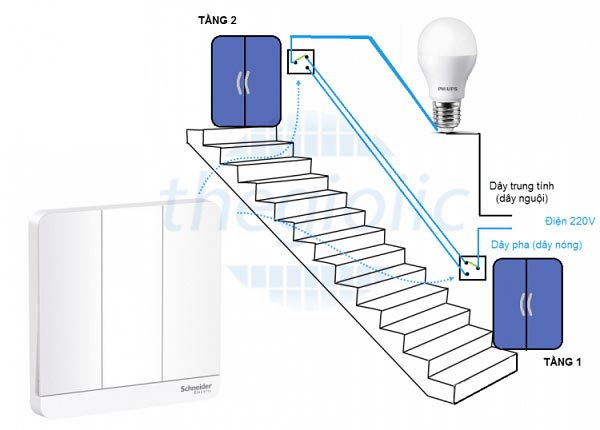

Sơ đồ mạch điện cầu thang cơ bản

Xác định vị trí công tắc

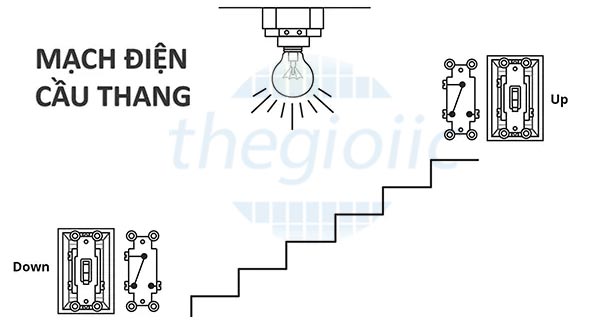

Xác định vị trí lắp đặt công tắc ở đầu cầu thang dưới và đầu cầu thang trên. Đảm bảo rằng các công tắc được đặt cách nhau ở hai đầu của cầu thang.

Đấu nối mạch điện

Bước 1:  Đấu nối công tắc ở đầu cầu thang dưới:

• Kết nối dây nguồn (L) với một cực của công tắc.

• Kết nối dây điện từ đèn cầu thang với một cực còn lại của công tắc.

• Kết nối dây điện từ cực còn lại của công tắc với một cực của terminal block.

Bước 2:  Đấu nối công tắc ở đầu cầu thang trên:

• Kết nối dây điện từ đèn cầu thang với một cực của công tắc.

• Kết nối dây điện từ cực còn lại của công tắc với cực còn lại của terminal block.

Bước 3: Kết nối mạch điện:

• Kết nối dây nguồn (L) với một cực của terminal block.

• Kết nối dây từ cực còn lại của terminal block với dây điện đi đến đèn cầu thang.

Cách lắp đặt mạch điện cầu thang

1. Chuẩn bị dụng cụ và vật liệu: Công tắc ba vị trí, dây điện, bóng đèn, băng keo cách điện, kìm, tua vít.
2. Đấu nối các công tắc:
   • Kết nối chân chung của công tắc 1 tới nguồn điện.
   • Nối chân A của công tắc 1 tới chân A của công tắc 2.
   • Nối chân B của công tắc 1 tới chân B của công tắc 2.
   • Nối chân chung của công tắc 2 tới bóng đèn.
3. Kiểm tra mạch: Đảm bảo tất cả các kết nối được an toàn và không có nguy cơ chập điện. Bật nguồn điện và kiểm tra hoạt động của mạch.

Lưu ý khi lắp đặt mạch điện cầu thang

• Đảm bảo an toàn điện trong quá trình lắp đặt bằng cách tắt nguồn điện trước khi thao tác.
• Sử dụng các dụng cụ và vật liệu đạt tiêu chuẩn chất lượng.
• Kiểm tra kỹ các kết nối để tránh chập điện hoặc làm hỏng các thiết bị.

Mạch điện cầu thang là một giải pháp hiệu quả cho việc chiếu sáng cầu thang, giúp tiết kiệm điện năng và tăng cường sự tiện lợi trong việc sử dụng đèn chiếu sáng.
