12/04/2024
Mạch Chuyển Đổi RS485 To TTL UART

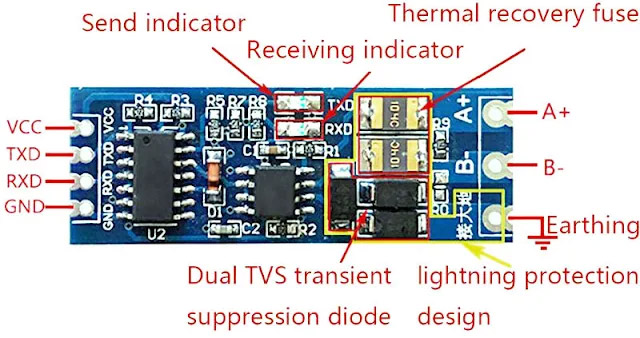

Mạch chuyển giao tiếp UART TTL to RS485 V2 được thiết kế để có thể giúp bạn chuyển giao tiếp từ chuẩn giao tiếp UART TTL (Vi điều khiển, máy tính nhúng,...) sang chuẩn giao tiếp RS485 và ngược lại.
Thông số kỹ thuật:
- Điện áp hoạt động: 3 - 5VDC
- Điện áp giao tiếp TTL: 3 - 5VDC
- Khoảng cách truyền RS485 có thể lên đến 1km (khuyến nghị sử dụng dưới 800m và dây bus chuyên dụng cho RS485)
- Chuẩn chân cắm TTL 2.54mm
- Có đèn led thông báo trạng thái truyền nhận RX và TX
Test module với phần mềm Hercules:
Download phần mềm Hercules (tại đây)

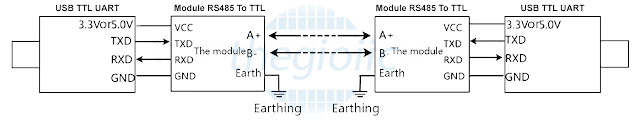

Để giao tiếp 2 thiết bị với nhau cần sử dụng thêm USB UART và kết nối như sơ đồ ở trên.
Sau đó mở phần mềm Hercules lên chọn cổng COM cho từng thiết bị và test truyền nhận thử.
Nếu thành công các bạn sẽ truyền nhận được giữa 2 thiết bị với nhau như hình trên.
