17/04/2024
KIT thí nghiệm AVR ATMEGA16A
ATMEGA16A KIT Thí Nghiệm được thiết kế đơn giản dễ sử dụng, hoạt động vô cùng ổn định, chân I/O được ghi chú rõ ràng giúp thực hàn thuận tiện hơn. Board tối giản ATmega16A nên không có vấn đề về mối hàn linh kiện, thạch anh 8 MHz, nếu thích tần số khác thì có thể thay dễ dàng. Hỗ trợ các chip: ATmega16L / ATmega16 / ATmega16A / ATmega32 và các chip tương đương.
Sơ đồ khối KIT AVR

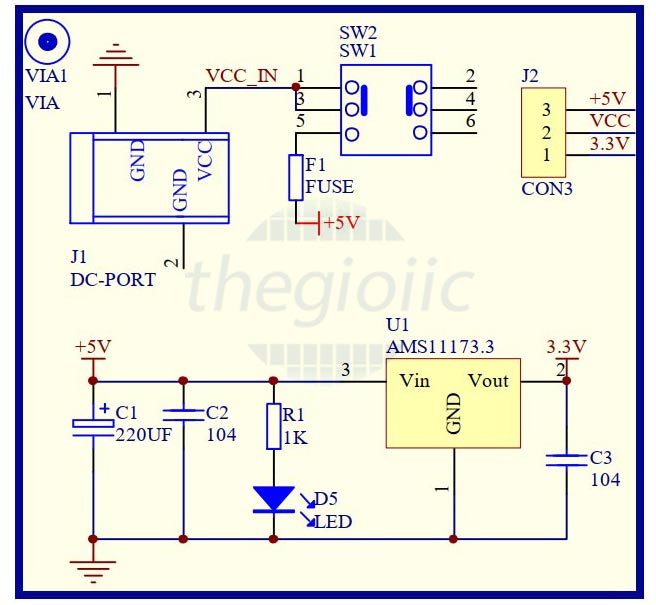

1. Khối nguồn

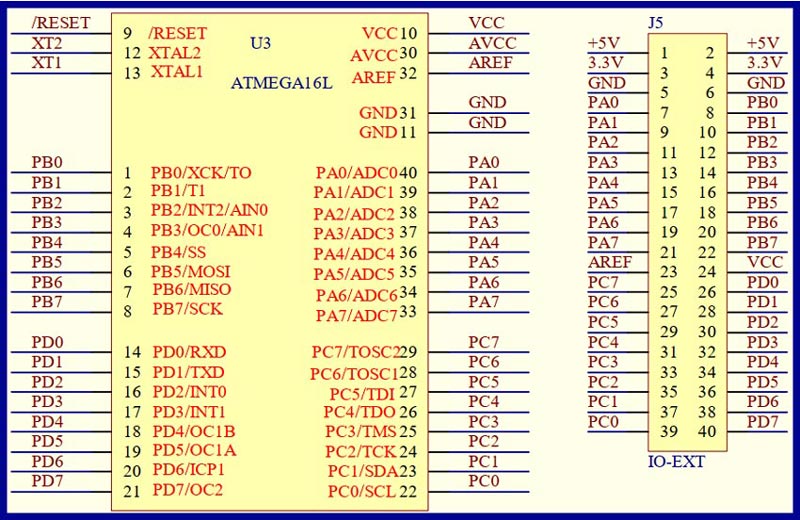

2. Khối I/O

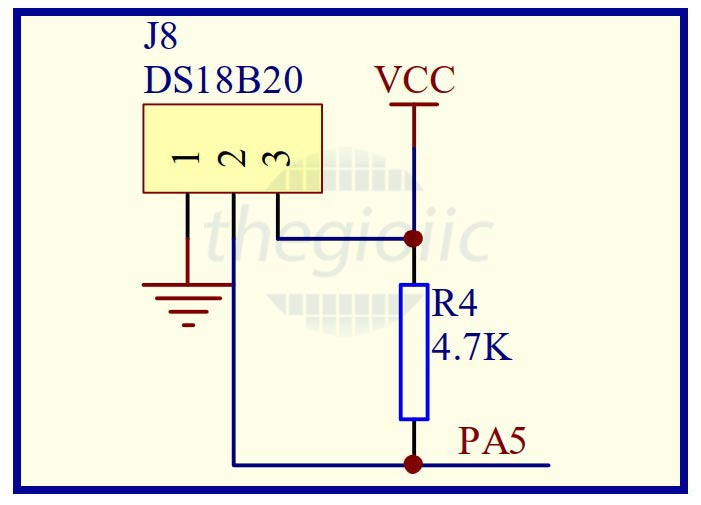

3. Khối cảm biến nhiệt độ DS18B20

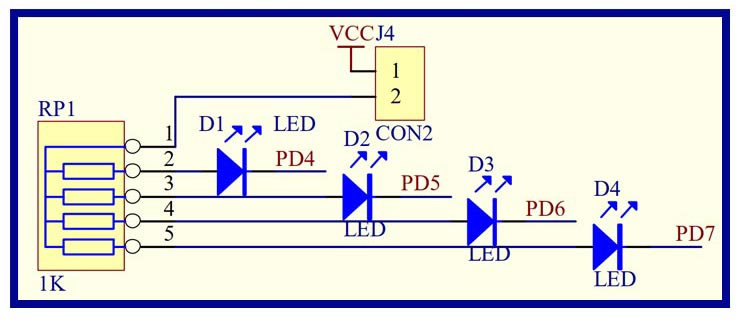

3. Khối LED

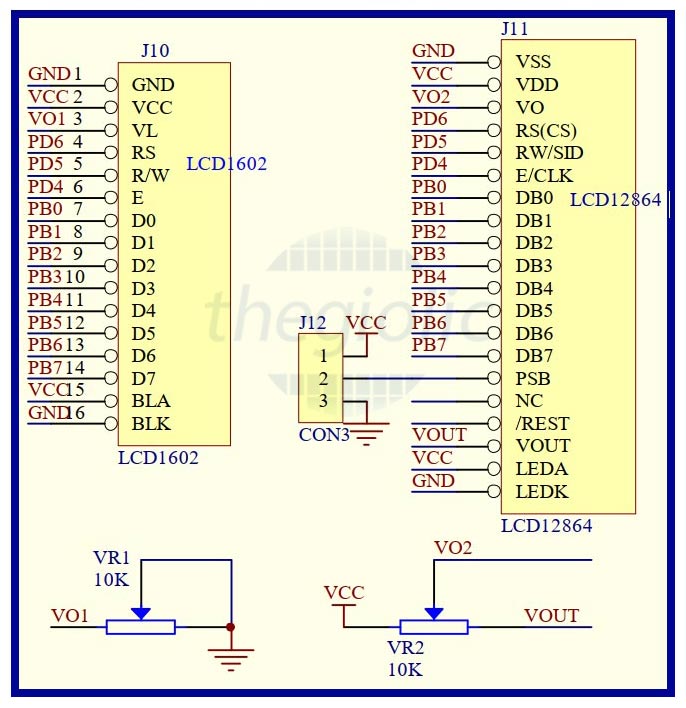

4. Khối LCD

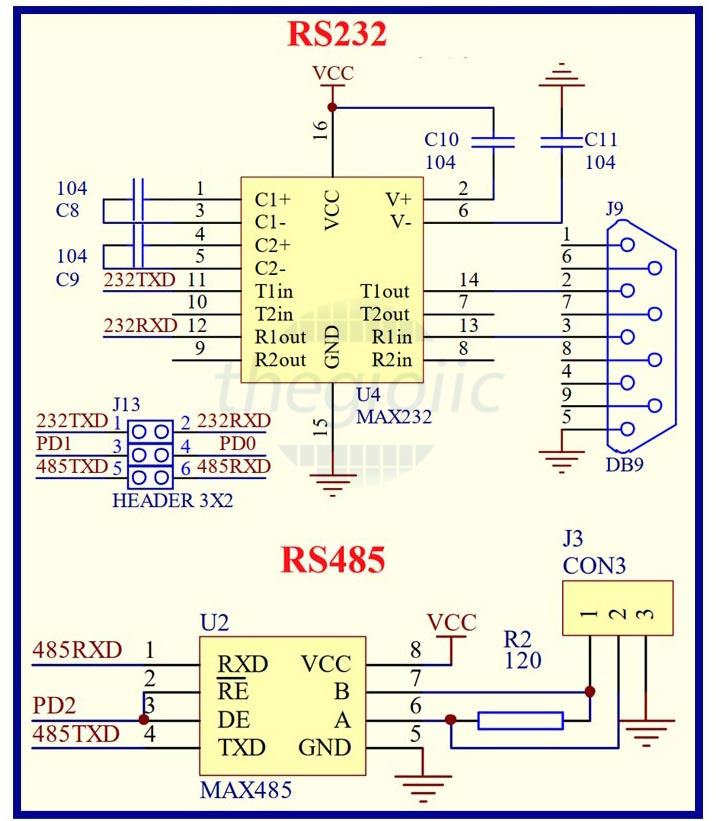

5. Khối RS232/RS485

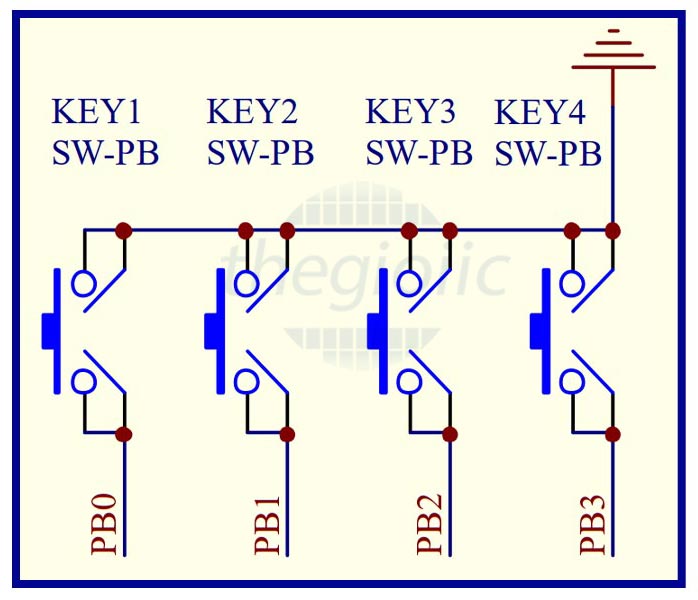

6. Khối nút nhấn

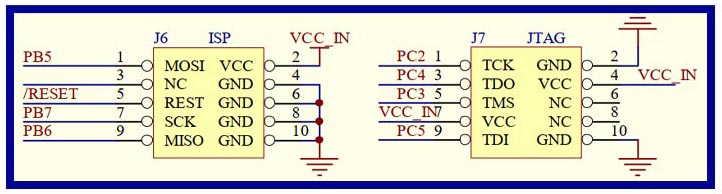

7. Khối ISP/JTAG
Schematics
Nguồn: https://www.truongcongly.com/2024/04/kit-thuc-hanh-thi-nghiem-avr-atmega16-32.html
