Tụ điện là gì?

Tụ điện là một linh kiện điện tử thụ động, cấu tạo bởi hai bản cực đặt song song ngăn cách bởi lớp điện môi.

Tụ điện có tính chất cách điện 1 chiều, tuy nhiên nó cho dòng điện xoay chiều đi qua nhờ nguyên lý phóng nạp. Và được sử dụng trong các mạch điện tử: mạch lọc nguồn, lọc nhiễu, mạch truyền tín hiệu xoay chiều, mạch tạo dao động…

Cấu tạo bên trong tụ điện

Tụ điện có cấu tạo gồm hai dây dẫn ở dạng tấm kim loại, hai bề mặt này được đặt song song và ngăn bởi một lớp điện môi

Điện môi không dẫn điện nhằm tăng khả năng tích trữ năng lượng của tụ điện. Điện môi dùng trong tụ điện là những chất không dẫn điện như: Thủy tinh, gốm, giấy, không khí…

Phân loại tụ điện

• Tụ gốm: Là loại tụ có giá trị cố định, trong đó chất liệu gốm là chất điện môi, nó được chế tạo từ nhiều lớp gốm xứ xen kẽ lẫn nhau với một lớp kim loại hoạt động như các điện cực. Tụ gốm là thiết bị không phân cực nên có thể nối nó trong cách mạch điện theo hướng dẫn nào cũng được

Tụ Gốm 1206 4.7uF 50V

• Tụ giấy: Có bản cực là lá nhôm và điện môi là giấy tẩm dầu cách

Tụ giấy

• Tụ điện phân cực: Hầu hết tụ hóa là tụ điện có cực xác định, khi đấu nối phải đúng cực âm – dương.

Tụ Hoá Phân Cực

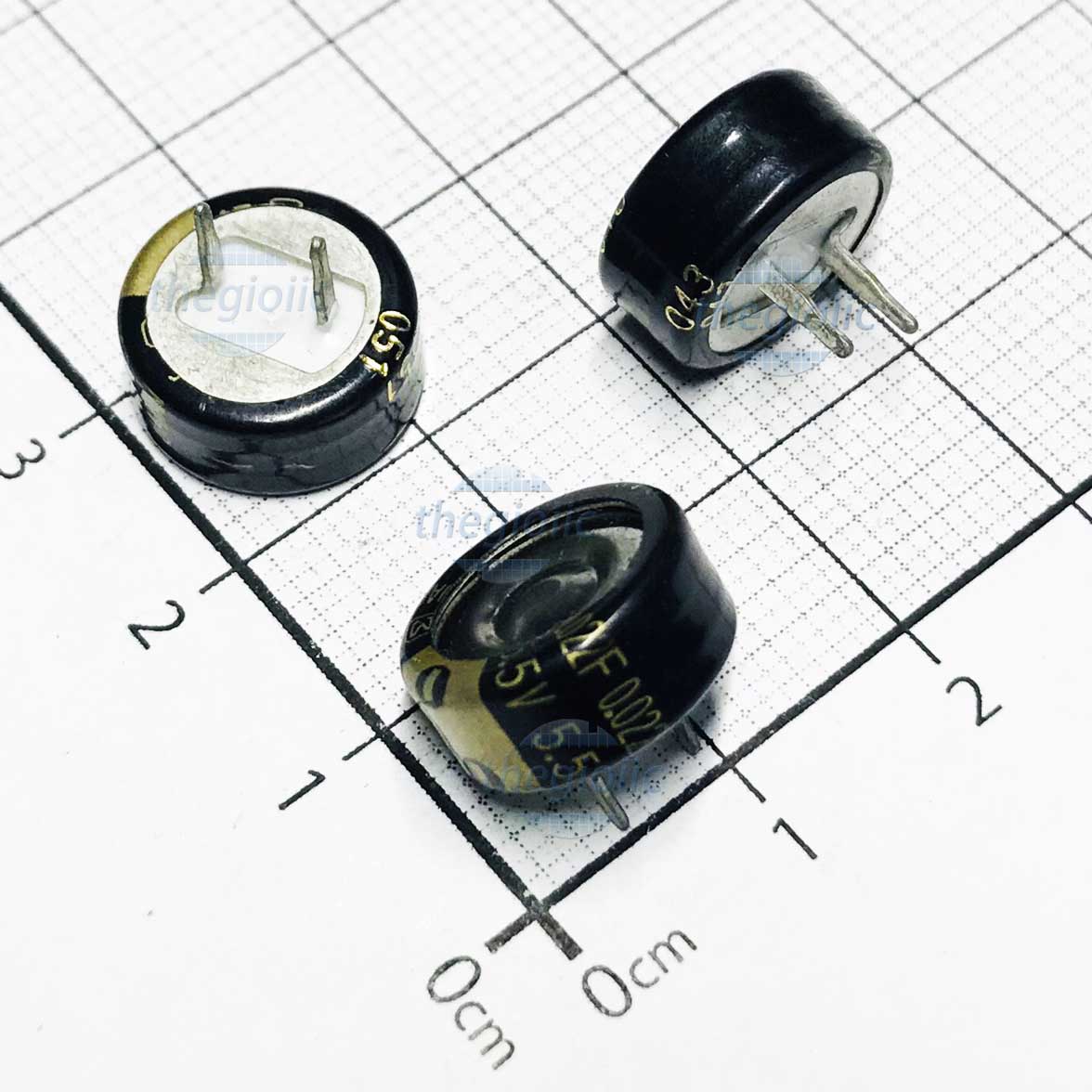

• Siêu tụ điện: là tụ điện có khả năng phóng nạp nhanh và chứa nhiều năng lượng ứng dụng trong giao thông, cung cấp năng lượng cao đột xuất cho ô tô điện, tàu hỏa, tàu điện…

Siêu Tụ

Công dụng phổ biến của tụ điện

• Ứng dụng của tụ điện được sử dụng phổ biến trong kỹ thuật điện và điện tử.
• Ứng dụng trong hệ thống âm thanh xe hơi bởi tụ điện lưu trữ năng lượng cho bộ khuyếch đại được sử dụng
• Tụ điện có thể để xây dựng các bộ nhớ kỹ thuật số động cho các máy tính nhị phân sử dụng các ống điện tử
• Trong các chế tạo đặc biệt về vấn đề quân sự, ứng dụng của tụ điện dùng trong các máy phát điện, thí nghiệm vật lý, radar, vũ khí hạt nhân,...
• Ứng dụng của tụ điện trong thực tế lớn nhất là việc áp dụng thành công nguồn cung cấp năng lượng, tích trữ năng lượng
