Mạch tăng áp là gì?

Hiểu một cách đơn giản, mạch tăng áp có tác dụng biến điện áp đầu vào thành điện áp lớn hơn ở đầu ra. Tất cả những gì cần có của một mạch tăng áp bao gồm:

• Một cuộn cảm
• Một công tắc bán dẫn (ngày nay đó là MOSFET, nói chung là cần một cái công tắc bán dẫn đóng mở với tốc độ nhanh)
• Một diode
• Một tụ điện

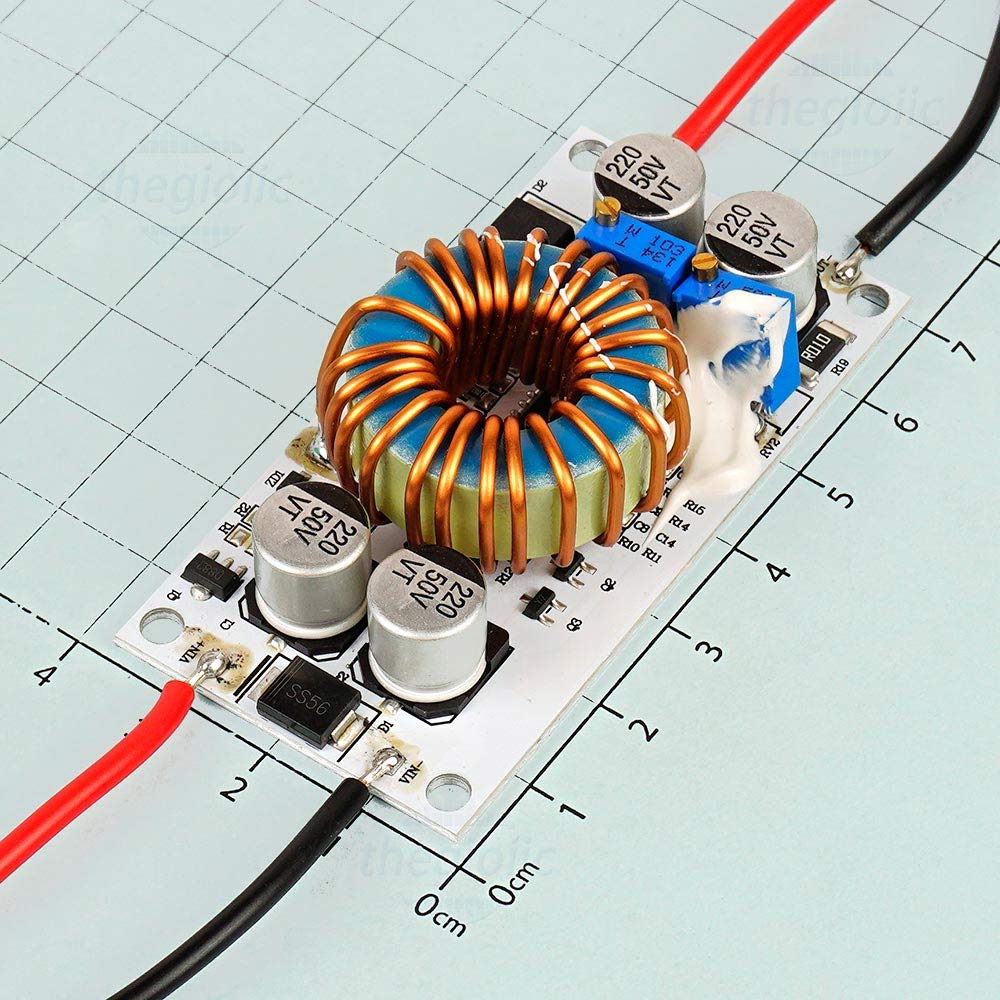

Mạch Tăng Áp 10A 250W

Khi các thiết bị đòi hỏi điện áp cao nhưng nguồn cấp có điện áp thấp cỡ 1.5V hay 3.7V. Việc nâng áp cực kì cần thiết trong các mạnh nguồn xung như TV, LED,...

Nguyên lý hoạt động của mạch tăng áp

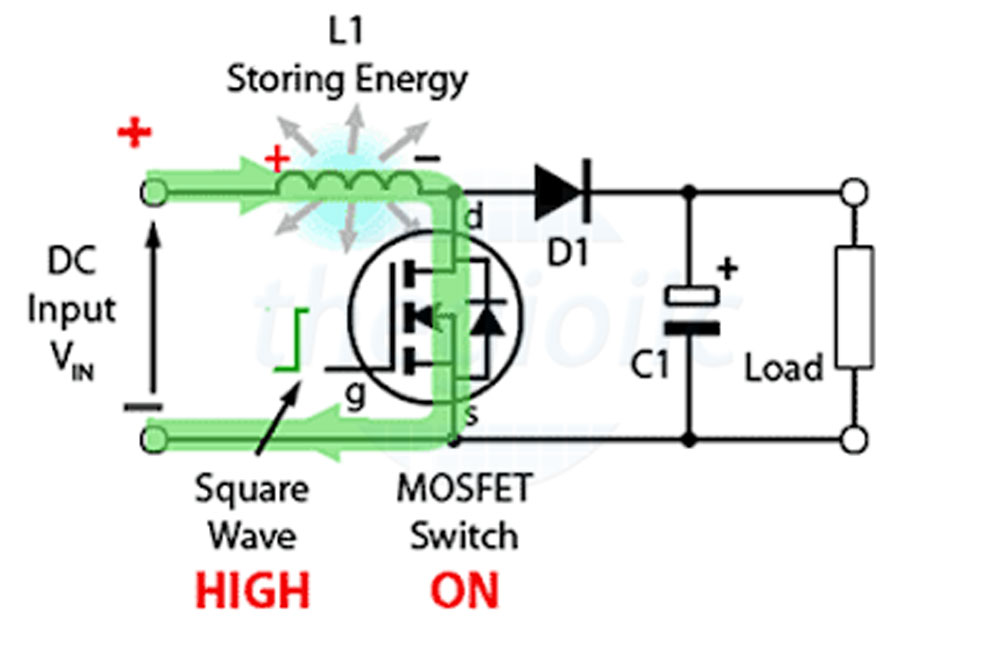

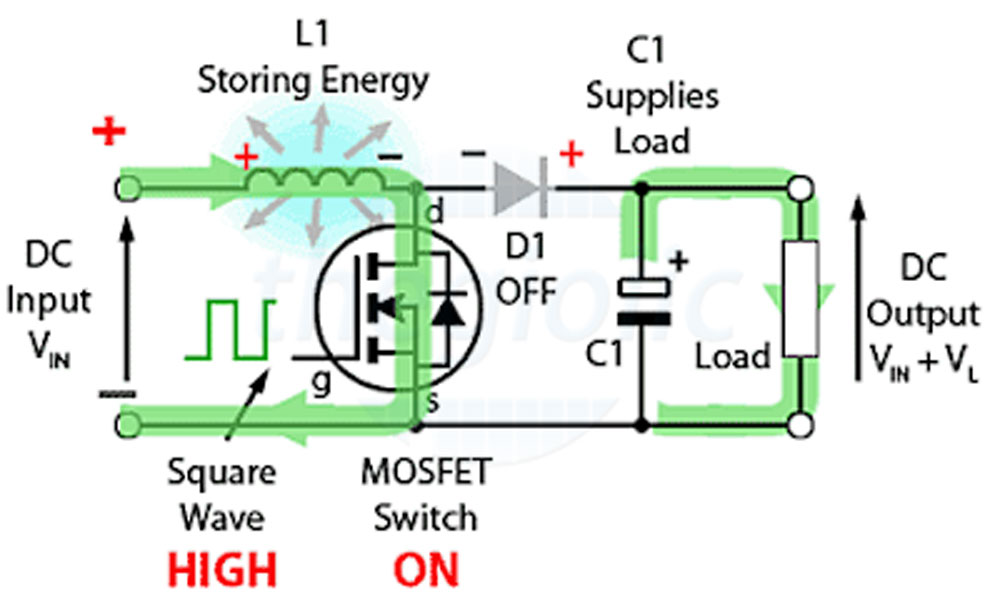

Khi  Mosfet dẫn, điện áp trở L1 = Vin lúc này diode D1 ngắt (phân cực ngược) đồng thời dòng trong cuộn dây L sẽ xuất hiện và tăng dần. Lúc này, dòng qua tải được duy trì nhờ tụ C đóng vài trò là nguồn.

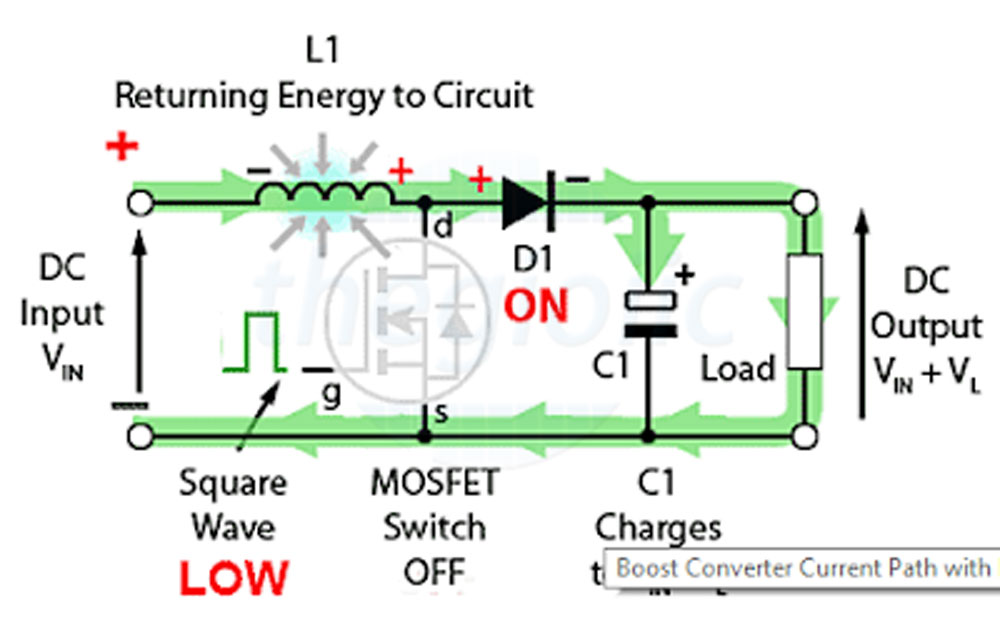

Khi Mosfet ngắt, trên cuộn dây L1 xuất hiện 1 điện áp tự cảm. Điện áp tự cảm này cộng với nguồn Vin có chiều dương làm diode dẫn nạp bổ xung cho tụ C.

Quá trình như vậy cứ lặp đi lặp lại nhờ đó mà có điện áp cấp cho tải.

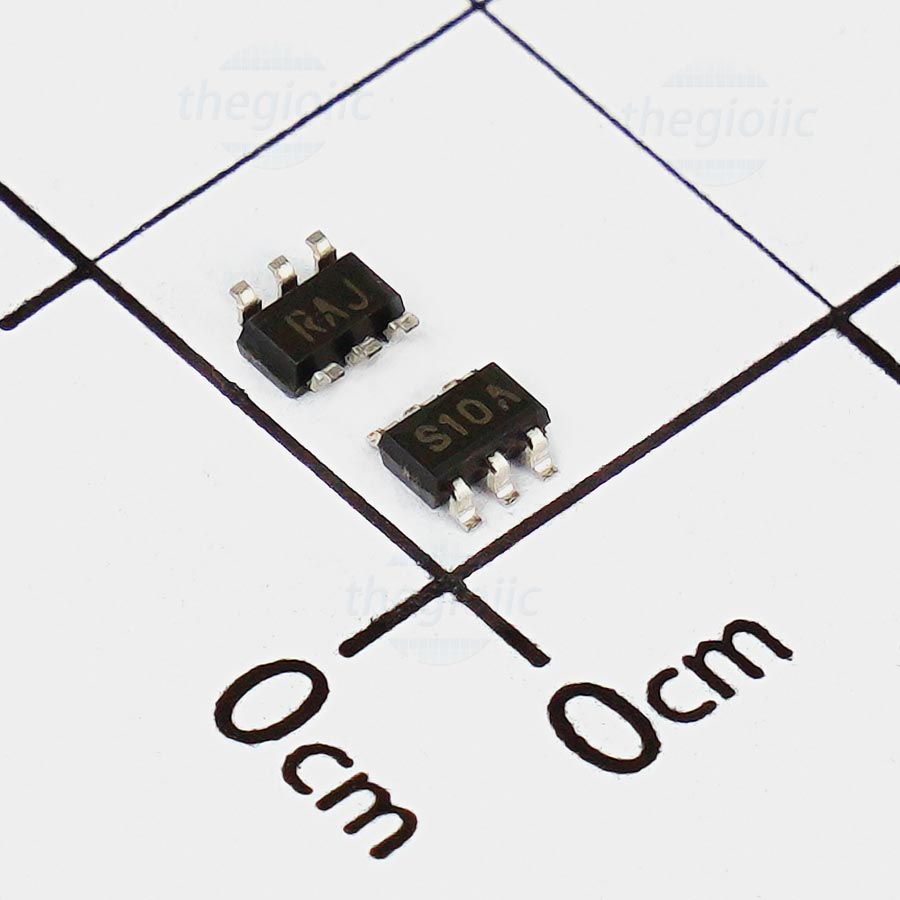

Ngày nay các nhà sản xuất đã tích hợp sẵn những phần tử khóa chuyển mạch sẵn trong những ic chuyên dụng và những ic đó gọi là ic boost điển hình trong thực tế đó là ic LM2681M6X.

.
