Cảm biến nhiệt độ hồng ngoại MLX90614 với Arduino

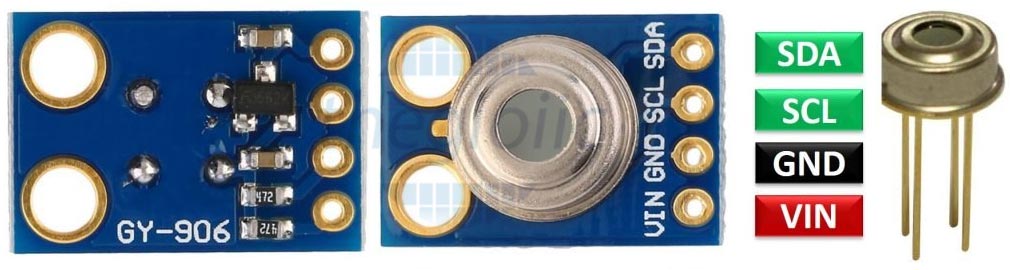

Module cảm biến nhiệt độ không tiếp xúc MLX90614 I2C. Sử dụng tia hồng ngoại IR để đo nhiệt độ trên bề mặt vật thể. Không cẩn phải tiếp xúc với bề mặt vật thể nên rất an toàn khi sử dụng.

Sử dụng cho các ứng dụng đo nhiệt độ, Arduino,…. giúp bạn có thể nhanh chóng biết được nhiệt độ của một vật thể mà không cần phải đo tiếp xúc.

Thông số kĩ thuật

Điện áp hoạt động: 5VDC
Dải nhiệt độ đo: -70 – +380C
Giao tiếp: I2C có gắn sẵn điện trở kéo lên 10k
Độ phân giải: 0.02ºC
Độ chính xác: 0.1ºC

Cảm biến nhiệt độ môi trường thay thế :

DHT11 , DHT22 , PT100 , TMP36, DS18B20

Ứng dụng của MLX90614

Đo nhiệt độ của các đối tượng chuyển động
Súng nhiệt công nghiệp
Đo nhiệt độ cơ thể con người
Kiểm soát nhiệt độ tại nhà / văn phòng
Giám sát chăn nuôi
Phát hiện chuyển động

Phần cứng cần thiết:

MLX90614 Mạch Cảm Biến Nhiệt Độ Không Tiếp Xúc
Oled LCD
Arduino

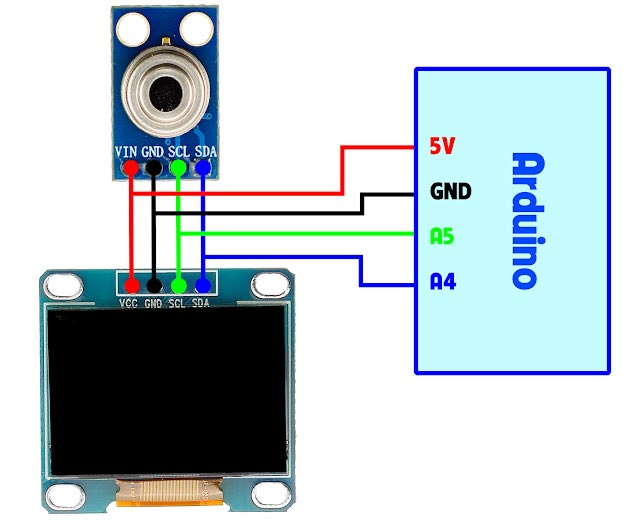

Sơ đồ kết nối:

Thư viện / Datasheet:

MLX90614 và ssd1306 Mã Arduino Oled :

Xem tại đây

Video

Nguồn: https://www.truongcongly.com/2021/06/cam-bien-nhiet-o-hong-ngoai-mlx90614.html
