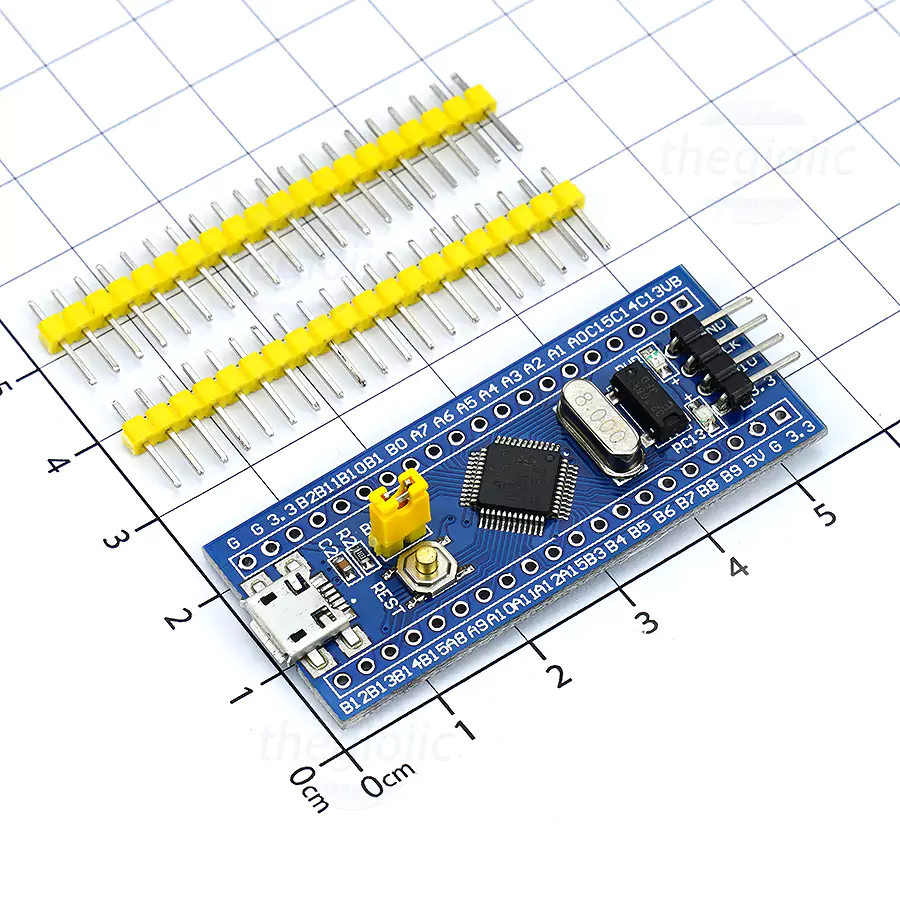

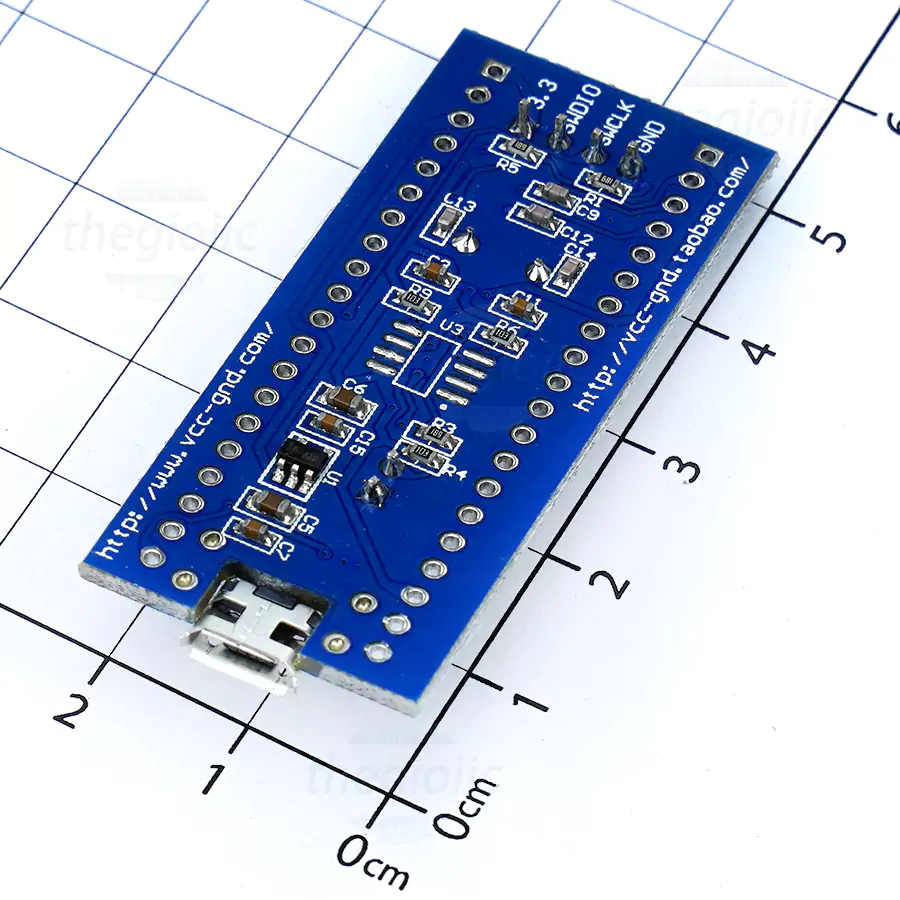

STM32F051C8T6 Mini Kit là dòng kit được thiết kế nhỏ gọn, hoạt động vô cùng ổn định với các chân IO và khối nạp cơ bản, có cổng giao tiếp USB và cổng nạp SWD, thích hợp cho các bạn mới nghiên cứu về dòng vi điều khiển ARM.

Thông số kỹ thuật:

• Chip STM32F051C8T6
• Loại: LQFP
• Số chân: 48
• Lõi trong: Cortex-M3
• Tần số làm việc: 72 MHz
• Bộ nhớ: 64K Byte Flash, 20KByte SRAM;
• Giao tiếp: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x cổng I / O
• Chuyển đổi tương tự sang số: 2x ADC (12 bit / 16 kênh)
• Hẹn giờ: 3 bộ hẹn giờ bình thường 1 bộ hẹn giờ nâng cao
• Gỡ lỗi: Hỗ trợ tải xuống gỡ lỗi giao diện JTAG / SWD, hỗ trợ IAP
• Chip điều chỉnh RT9193: 3.3VDC, dòng ra tối đa là 300mA

Giới thiệu giao tiếp:

• Giao tiếp SWD: hỗ trợ mô phỏng, tải xuống và gỡ lỗi.
• Giao tiếp USB Mirco: cấp nguồn và chức năng giao tiếp USB, không hỗ trợ tải xuống
• Giao tiếp 3, USART1: có thể được sử dụng cho USART1 để tải xuống các chương trình hoặc sử dụng USART1 để liên lạc
• Giao tiếp chân MCU: vẽ tất cả các chân cổng I / O, dễ dàng kết nối với các thiết bị ngoại vi.
• Giao tiếp đầu vào và đầu ra nguồn 5,5 VDC và 3.3 VDC

Giới thiệu thiết bị khác:

• Đèn LED nguồn (PWR): hiển thị trạng thái nguồn.
• Đèn LED người dùng (PC13): Thuận tiện cho kiểm tra ngõ I/O hoặc cho biết trạng thái đang chạy của chương trình.
• Bắt đầu chế độ lập trình lựa chọn bước: (1, bộ nhớ flash người dùng 2, SRAM 3, bộ nhớ hệ thống).
• Nút reset: được sử dụng để đặt lại chương trình chip của người dùng
• Bộ tạo thạch anh dao động 8M: Tần số hệ thống có thể được đặt thành 72 MHz bằng cài đặt số nhân.
• Thạc anh 32.768KHz: dành cho RTC tích hợp hoặc để hiệu chuẩn.
