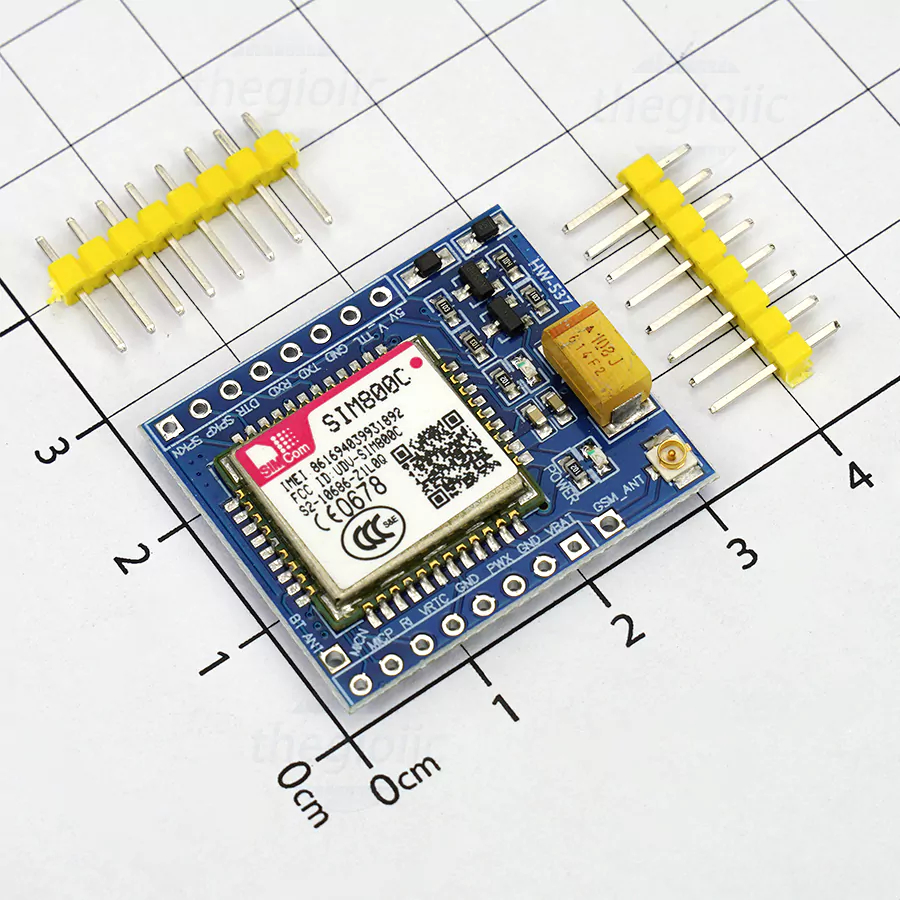

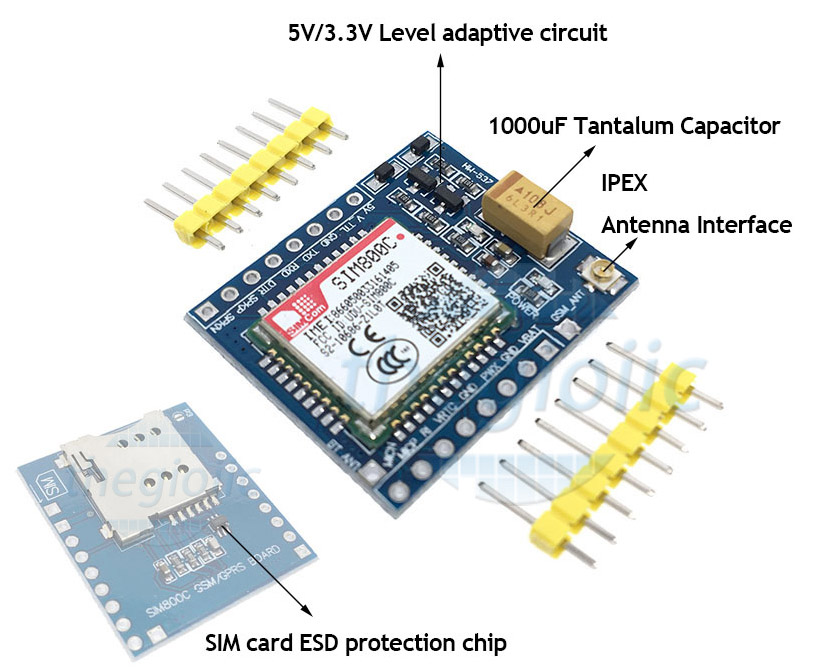

SIM800C Module GSM GPRS Mini là một mô-đun GSM GPRS được thiết kế nhỏ gọn, hoạt động ổn định, sử dụng ăng-ten giao diện Ipex, bạn có thể sử dụng ăng-ten PCB phiên bản hoặc ăng-ten IPEX-SMA để kết nối với mô-đun.

• Đầu vào nguồn: DC5V hoặc đầu vào pin lithium VBAT và GND
• Hỗ trợ MCU: 5V / 3.3V cho logic TTL
• (Chẳng hạn như họ 51 và arduino là 5v, STM32 là 3,3v)

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

Mô tả chân:

• 5V: power supply pin, the only input DC5V, used to power the board.
• V_TTL: access control board microcontroller core target voltage of 5V / 3.3V (according to its own microcontroller is much to distinguish kernel v), this pin is used to convert the GSM module board TXD and RXD for the corresponding TTL logic.
• GND: power supply ground
• TXD: send pin serial port module, TTL level (not directly connected to RS232 level)
• RXD: receive pin serial port module, TTL level (not directly connected to RS232 level)
• DTR: Data Terminal Ready
• SPKP: Core Audio output pin
• SPKN: Core Audio output pin
• MICN: Core Audio input
• MICP: Core Audio input
• RI: Ring core pin tips
• VRTC: RTC pin external battery
• GND: power supply ground
• PWR: This pin can turn down or turn off the module
• GND: power supply ground
• VBAT: lithium battery input pin, 3.3v-4.4v
