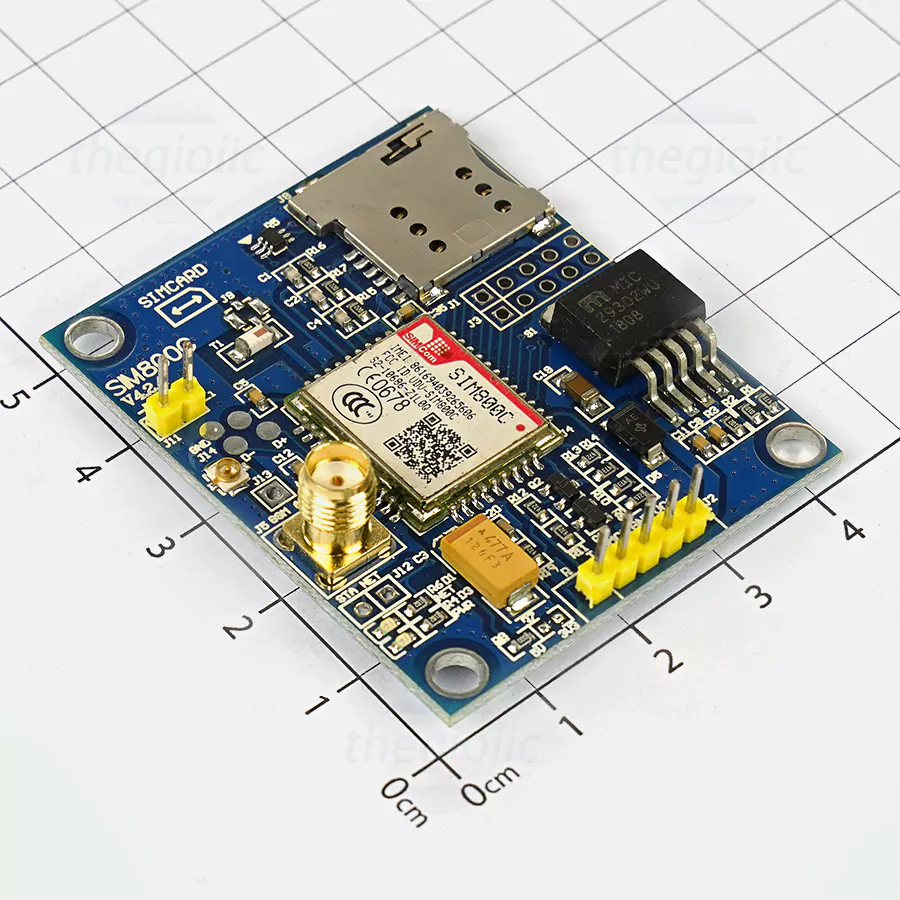

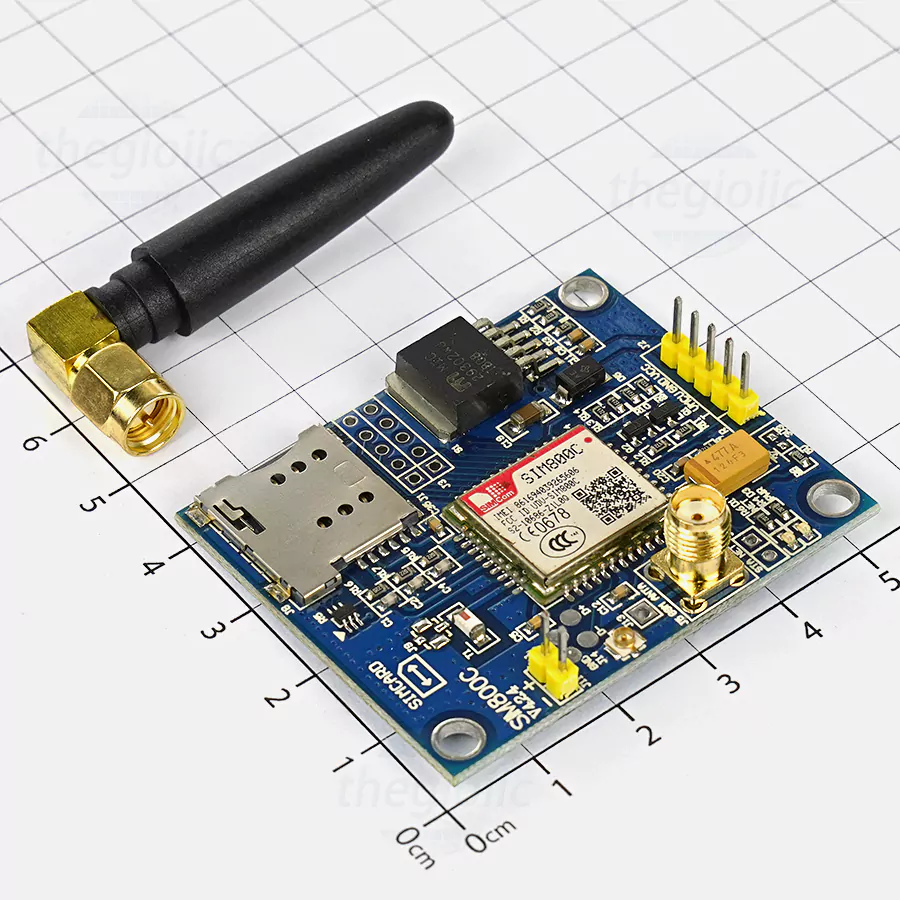

SIM800C GSM GPRS Module
|
Số lượng mua
(Cái)
|
Đơn giá
(VND)
|
| 1+ | 162.000 |
| 10+ | 161.000 |
| 20+ | 160.000 |
Giao hàng toàn quốc
Thanh toán khi nhận hàng
Cam kết đổi/trả hàng
Thông số
38 Sản phẩm tương tự| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
|
Loại |
SIM800/808 |
|
|
Giao tiếp |
UART |
|
|
Điện áp cấp |
5→9V |
|
| RoHS |
|
|
| 38 Sản phẩm tương tự | ||
Mô tả sản phẩm
SIM800C GSM GPRS Module cung cấp cho bạn cách sử dụng mạng điện thoại GSM để nhận dữ liệu từ một vị trí từ xa. Mô-đun kết nối với nguồn tự động kết nối với kết nối mạng, không cần điều khiển nút khởi động, bật nguồn khởi động trực tiếp, loại bỏ sự cần thiết của quá trình khởi động.
Mô-đun TTL với mạch chuyển đổi mức, tương thích với nhiều loại cổng nối tiếp chip đơn. Không cần chuyển đổi kết nối trực tiếp cùng với giao diện âm thanh ghim ra cách để tạo điều kiện thuận lợi cho việc kiểm tra, thiết lập giao diện tai nghe và micrô.
Thông số kỹ thuật:
- Điện áp ngõ vào 5~9 VDC
- Tương thích với mức tín hiệu TTL và serial port
- Ngõ ra giao tiếp Audio
- Hỗ trợ TTS \ DTMF
- Giao tiếp Bluetooth 3.0 protocol, hỗ trợ serial port SPP và audio services
- Giao tiếp pin 18650 3.7V
- Cổng IPEX và SMA.

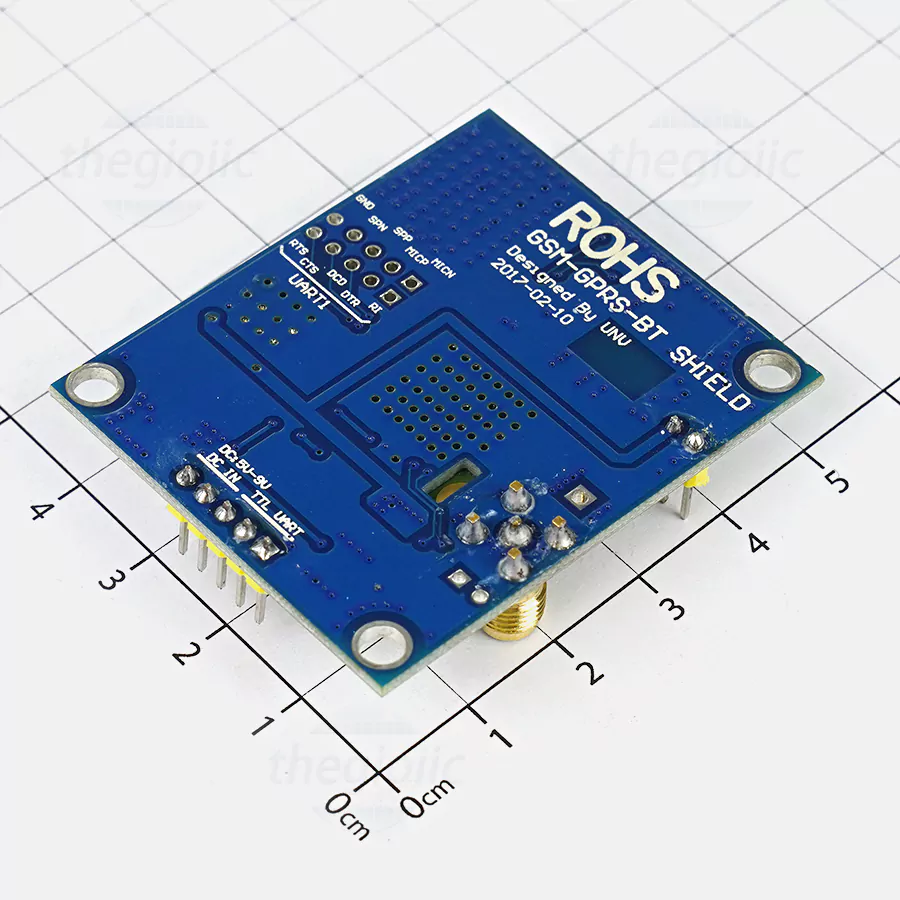

Sơ đồ chân
- GND: Nối đất
- VCC_IN: Chân cấp nguồn, đầu vào DC5V-9V, để cấp nguồn cho bo mạch
- RI: Chốt mẹo đổ chuông
- DTR: Chuẩn bị đầu cuối dữ liệu
- TXD: cổng nối tiếp mô-đun để gửi pin, mức TTL (không thể kết nối trực tiếp với mức RS232)
- RXD: chân nhận cổng nối tiếp mô-đun, mức TTL (không thể kết nối trực tiếp với mức RS232)
- U2_R: cổng nối tiếp mô-đun 2 chân nhận
- U2_T: cổng nối tiếp mô-đun 2 chân gửi
- V_M: thì điện áp của bo mạch điều khiển mục tiêu là 5V / 3.3V (theo vi điều khiển riêng của họ là bao nhiêu nhân v để phân biệt), chân được sử dụng để chuyển đổi bảng mô-đun GSM TXD và RXD cho logic TTL tương ứng
- ADC: Phát hiện ADC
- SPP: chân đầu ra âm thanh cốt lõi
- SPN: Chân đầu ra âm thanh cốt lõi
- MC-: chân đầu vào âm thanh cốt lõi
- MC +: chân đầu vào âm thanh cốt lõi
- PWR: Kéo chốt này để bật hoặc tắt mô-đun
- BAT: chân đầu vào pin lithium, 3.3-4.4V
Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng
