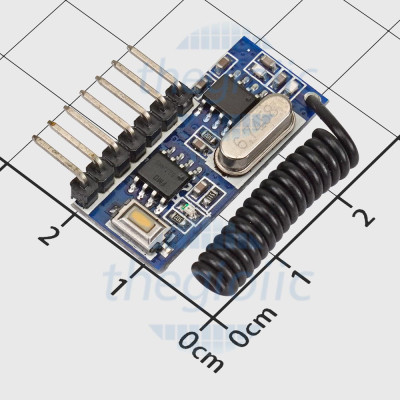

Module Thu Sóng RF 433MHz RX480 là một mô-đun thu sóng RF học lệnh họa động ở tần số 433Mhz thông qua một chế độ lựa chọn nút, không cần phải chọn chế độ thủ công bằng cách hàn, jumper, v.v., tiết kiệm thời gian chi phí lao động.

Mô-đun này áp dụng phương pháp mã hóa EV1527 học tập và mỗi bộ điều khiển từ xa có một mã địa chỉ độc lập để ngăn chặn các mã nối tiếp và gây nhiễu lẫn nhau.

Thông số kỹ thuật:

• Điện áp hoạt động: 2.5~5 VDC
• Dòng điện làm việc: 3mA
• Độ nhạy: -108DBM
• Tốc độ: MAX 10 KB / S
• Chip hỗ trợ: EV1527, PT2262, ...
• Chế độ làm việc: chạy bộ (jogging), khóa tự động, phối hợp
• Đầu ra: 4-kênh tín hiệu cấp CMOS, tương ứng với 4 phím điều khiển từ xa "ABCD"
• Số kên lưu điều khiển từ xa: 24

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

Hướng dẫn:

• Xóa: nhấn nút mã, tắt đèn LED. LED nhấp nháy 8 lần.
• Cách học lệnh:
• Bước 1: Nhấn nút học tập trên mô đun theo số lần bạn muốn chọn chế độ làm việc. Đèn LED sẽ chớp sáng
• Chế độ Jog: nhấn phím 1 lần.
• Chế độ selflock: Nhấn phím 2 lần.
• Chế độ interlock: Nhấn 3 lần.

  • 2 way to move +2 way lock: nhấn 4 lần.
  • 2-way lock +2 interlock: nhấn 5 lần.
  • 2-way jog +2 interlock: nhấn 6 lần.
  • 2 interlock +2 interlock: nhấn 7 lần
• Bước 2: Nhấn nút bất kỳ trên điều khiển từ xa, các mô-đun thu nhận được tín hiệu, LED module thu sẽ chớp ba lần.

Giới thiệu chế độ làm việc:

• Jog: nhấn điều khiển từ xa, bộ thu nhận tín hiệu và phát lệnh tương ứng.
• Phương pháp cài đặt:

  • Bước 1: Nhấn nút trên mô-đun thu một lần, đèn LED của mô-đun chớp.
  • Bước 2: Nhấn nút bất kỳ trên remote, bộ thu nhận được tín hiệu, đèn LED nhấp nháy ba lần.

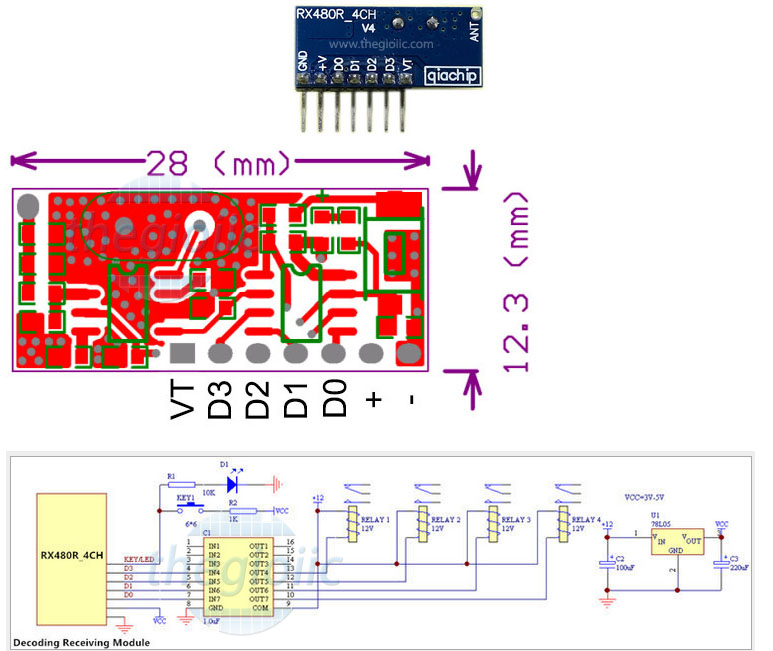

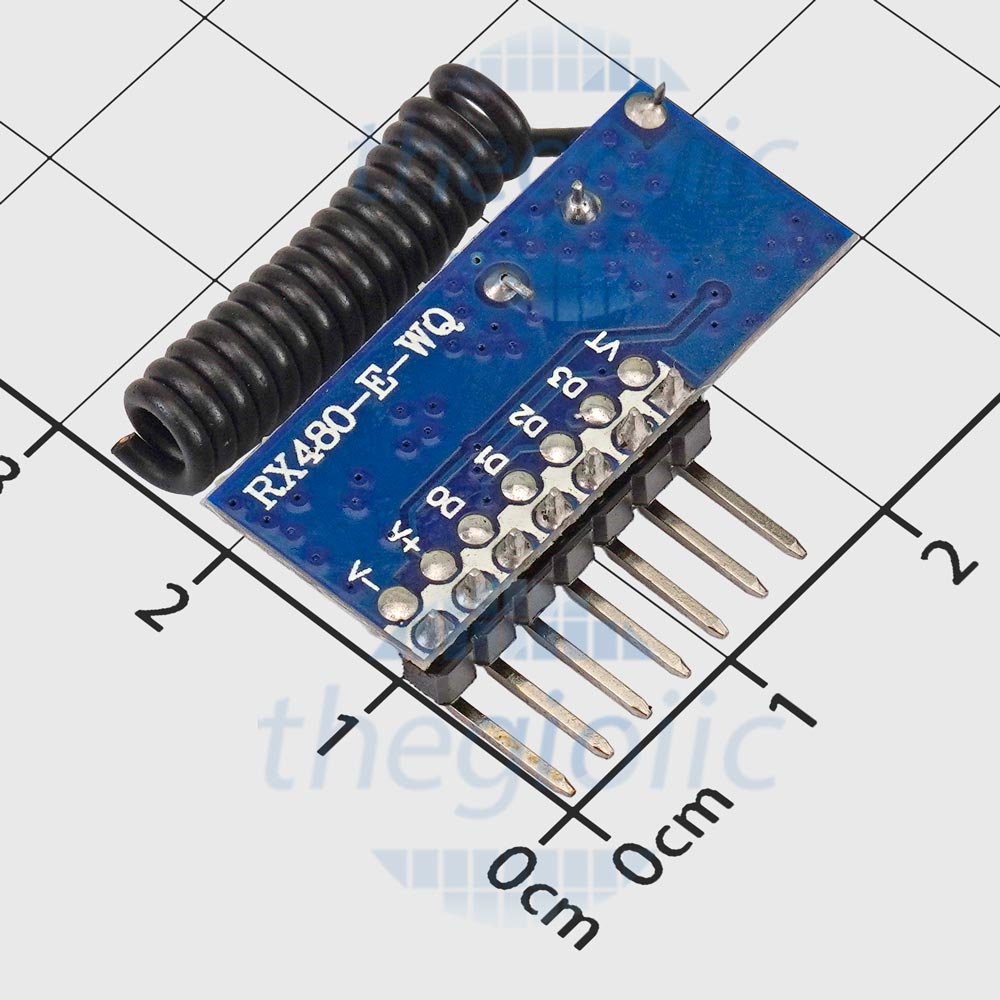

• GND: chân đất
• +V: pin nguồn đầu vào
• D0: Ngõ ra 1
• D1: Ngõ ra 2
• D2: Ngõ ra 3
• D3: Ngõ ra 4
• VT: chân LED
