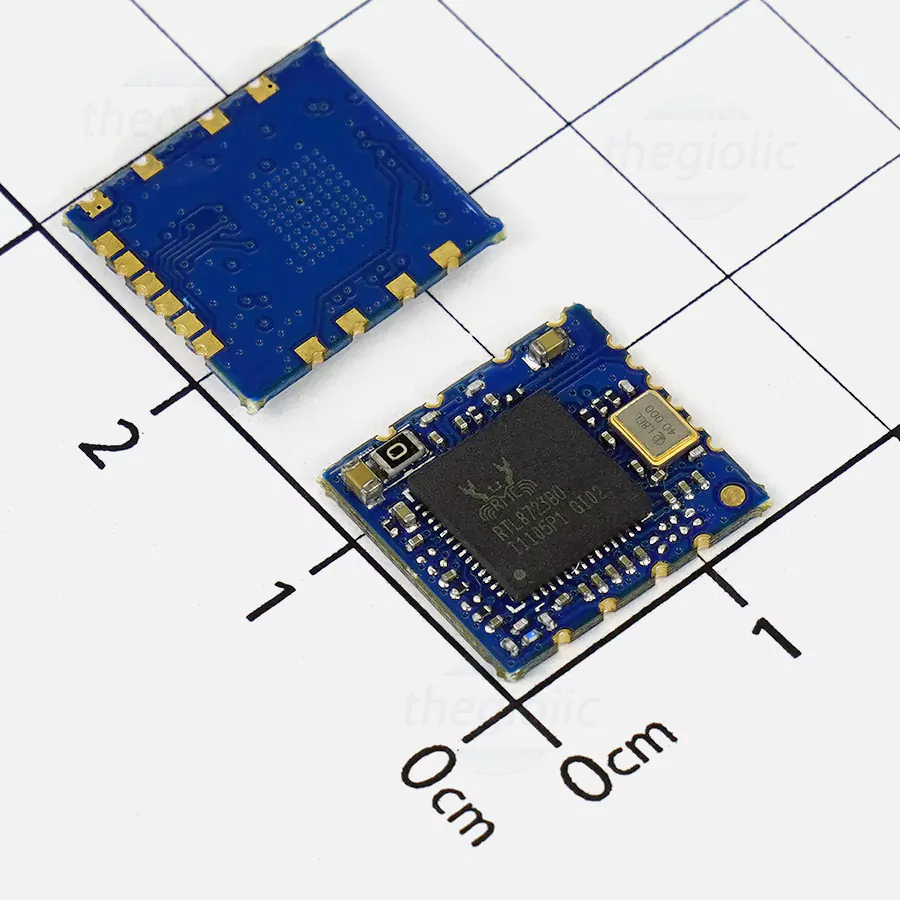

RTL8723BU là bộ điều khiển giao diện mạng đa chức năng 802.11n Wireless LAN (WLAN) USB 2.0 đơn chip với bộ điều khiển Bluetooth 2.1 / 3.0 / 4.0 tích hợp. Nó kết hợp WLAN MAC, băng tần cơ sở WLAN có khả năng 1T1R và RF trong chip đơn. RTL8723BU cung cấp giải pháp hoàn chỉnh cho thiết bị Bluetooth và không dây tích hợp hiệu suất cao.

Module này là hiện nay một trong những phổ biến nhất được sử dụng trong các lĩnh vực của người tiêu dùng sản phẩm điện tử chẳng hạn như hộp set-top, máy POS, miếng đệm sử dụng WIFI + BT...

WIFI:

Tuân thủ các tiêu chuẩn IEEE 802.11n, IEEE 802.11g, IEEE 802.11b;
Giao tiếp USB;
Có thể hoạt động ở hai chế độ: chế độ điều khiển tập trung và peer to peer (Ad-Hoc)
Hỗ trợ 64/128/152 byte mã hóa dữ liệu WEP
Hỗ trợ WPA / WPA-PSK, WPA2 / WPA2-PSK và cơ chế xác thực bảo mật và mã hóa khác
Hỗ trợ công nghệ Roaming để đảm bảo kết nối không dây hiệu quả
Khoảng cách truyền tối đa đạt tới 50 mét trong nhà, 150 mét ngoài trời (yếu tố môi trường ảnh hưởng đến khoảng cách)
Hỗ trợ các hệ điều hành Android Windows 2000 / XP / Vista / WIN 7 / WIN CE / LINUX / MAC

Bluetooth:

Số lượng kênh: 79 (0-78);
Phạm vi: 2.402GHz - 2.480GHz
Khoảng cách kênh: 1 MHz
Giao tiếp BT UART
Bốn loại chế độ làm việc: Active, Sniff, Hold, Park;
Khoảng cách truyền tối đa đạt tới 10 mét trong nhà, 20 mét ngoài trời (thay đổi theo môi trường)

Thông số kỹ thuật chi tiết của -BT

Loại model: W13, USB, WIFI + BT, ăng ten đơn ngoài
Phiên bản BT: 4.0
Loại bus: Giao tiếp USB 2.0 & amp; 1.1
Dải tần số: 2.402GHz - 2.480GHz
Kênh làm việc: 0-78
Điều chế: GFSK, DPSK
Khoảng cách truyền: Phạm vi tối đa 10 mét trong nhà, 20 mét ngoài trời (thay đổi theo môi trường)
Công suất RF: 10dBm (tối đa)
Độ lợi của anten: 1-5Dbi đối với anten ngoài
Công nghệ trải phổ: Nhảy tần
Dòng điện làm việc: Dòng điện 100mA - 200mA (BT + WIFI) thay đổi theo chế độ làm việc
Điện áp làm việc: 3,3V
Đèn LED báo: Không

Môi trường sử dụng: Nhiệt độ làm việc: -20 đến 45 DEG C.

                                Nhiệt độ lưu trữ: -40 đến 70 DEG C.
                                Độ ẩm làm việc: 10% đến 90% rh (không ngưng tụ)
                                Độ ẩm lưu trữ: 5% đến 90% rh (không ngưng tụ)

Hỗ trợ hệ điều hành: Hệ điều hành Windows 2000 / XP / Vista / WIN 7 / WIN CE / LINUX / MAC
Chip: Realtek RTL8723BU

Thông số kỹ thuật chi tiết của WIFI

Loại model: W13, USB, WIFI + BT, ăng ten đơn ngoài
Các tiêu chuẩn và giao thức hỗ trợ: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b, CSMA / CA với ACK
Loại giao tiếp: Giao tiếp USB
Dải tần số: 2,4 ~ 2,4835GHz
Kênh làm việc: 1-14
Điều chế: 802.11 g / n: OFDM

802.11b: CCK (11, 5,5Mbps), QPSK (2Mbps), BPSK (1Mbps)

Tốc độ truyền: 802.11b: 11,5,5,2,1 Mbps

802.11g: 54,48,36,24,18,12,9,6 Mbps
802011n: lên tới 150Mb / giây

Độ nhạy của máy thu: 130M: -65dBm @ 10% PER;

                               108M: -65dBm @ 10% PER;
                               54M: -65dBm @ 10% PER;
                               11M: -87dBm @ 8% M PERI;
                               6M: -90dBm @ 10% PER;
                               1M: -90dBm @ 8% M PERI

Khoảng cách truyền: Phạm vi tối đa 50 mét trong nhà, 150 mét ngoài trời (thay đổi theo môi trường)
Công suất RF: 16dBm (tối đa)
Độ lợi của anten: 1-5Dbi đối với anten ngoài
Công nghệ trải phổ: DSSS (phổ trải chuỗi trực tiếp)
Điện áp làm việc: 3,3V
Đèn LED báo : Không
Dòng điện làm việc: Thay đổi dòng điện 100mA - 200mA (BT + WIFI) với chế độ làm việc

Môi trường sử dụng: Nhiệt độ làm việc: -20 đến 45 DEG C.

                                Nhiệt độ lưu trữ: -40 đến 70 DEG C.
                                Độ ẩm làm việc: ngưng tụ 10% đến 90% rh
                                Độ ẩm lưu trữ: 5% đến 90% rh không ngưng tụ

Hỗ trợ hệ điều hành: Hệ điều hành Windows 2000 / XP / Vista / WIN 7 / WIN CE / LINUX / MAC
Chip: Realtek RTL8723BU
Các ứng dụng tiêu biểu
Các thiết bị cần kết nối mạng không dây, như netbook không dây, MID, camera mạng, hộp set-top, GPS, đầu đĩa cứng, PSP, v.v.

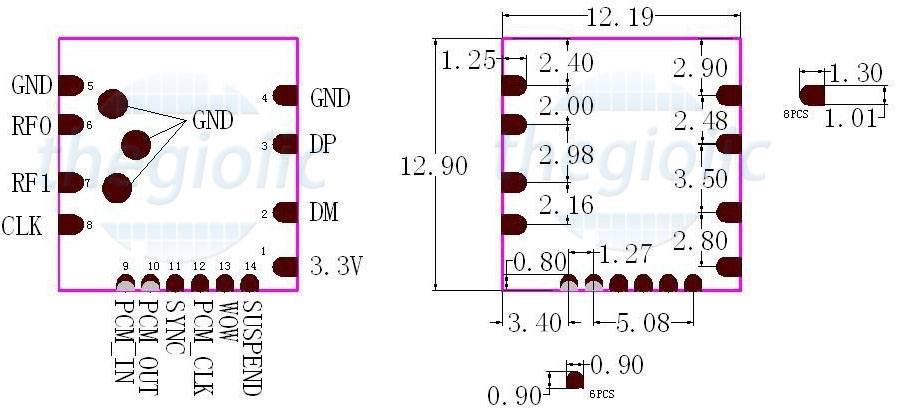

FN-83BU PIN pin definition:

PIN1: 3.3V
PIN2: DM USB-
PIN3: DP USB+
PIN4: GND
PIN5: GND
PIN6: RF0 WIFI+BT RF output 0 channel (50 ohm impedance line and the matching antenna)
PIN7: RF1 RF output of 1 single antenna Invalid
PIN8: CLK (external crystal oscillator modules have crystal, the foot is not connected)
PIN9: PCM_IN (output pin is connected with the control chip)
PIN10:PCM_OUT (input pin is connected with the control chip)
IN11:SYNC sync signal
IN12:PCM_CLK clock
IN13: sleep wake up
IN14: switch control pin (high effective potential)
