SIMCOM 4G A7680C là một bo mạch ra chân, cung cấp giải pháp thay thế y hệt chân cho module sim 2G SIM800L mà không cần thiết kế lại phần cứng, thay module SIM 2G thành 4G và lập trình lại phần giao tiếp là có thể dùng (pin to pin).

Đặc biệt module đã được tích hợp mạch nguồn hạ áp DC DC chuẩn cung cấp đầy đủ năng lượng và đảm bảo hoạt động ổn định cho module SIM (module SIM 800L không có).

Thông số kỹ thuật:

• Lưu ý: đây là phiên bản có hỗ trợ gọi điện VoLTE (Viettel , Vinaphone)
• Băng tần LTE-CATI 10Mbps
  • LTE-TDD: B34/B38/B39/B40/B41
  • LTE-FDD: B1/B3/B5/B8
• Giao thức mạng TCP/UDP/MQTT/HTTP
• Baudrate mặc định 115200
• Kích thước : 23mm x 25mm ( Thứ tự chân & kích thước pin-to-pin với module 2G SIM800L)
• Điện áp làm việc: 4-18VDC. Nếu cấp nguồn trực tiếp từ pin 3V7 thì cần hàn nối jump VBAT trên mạch.
• Khe cắm nanoSIM push-pull nhỏ gọn

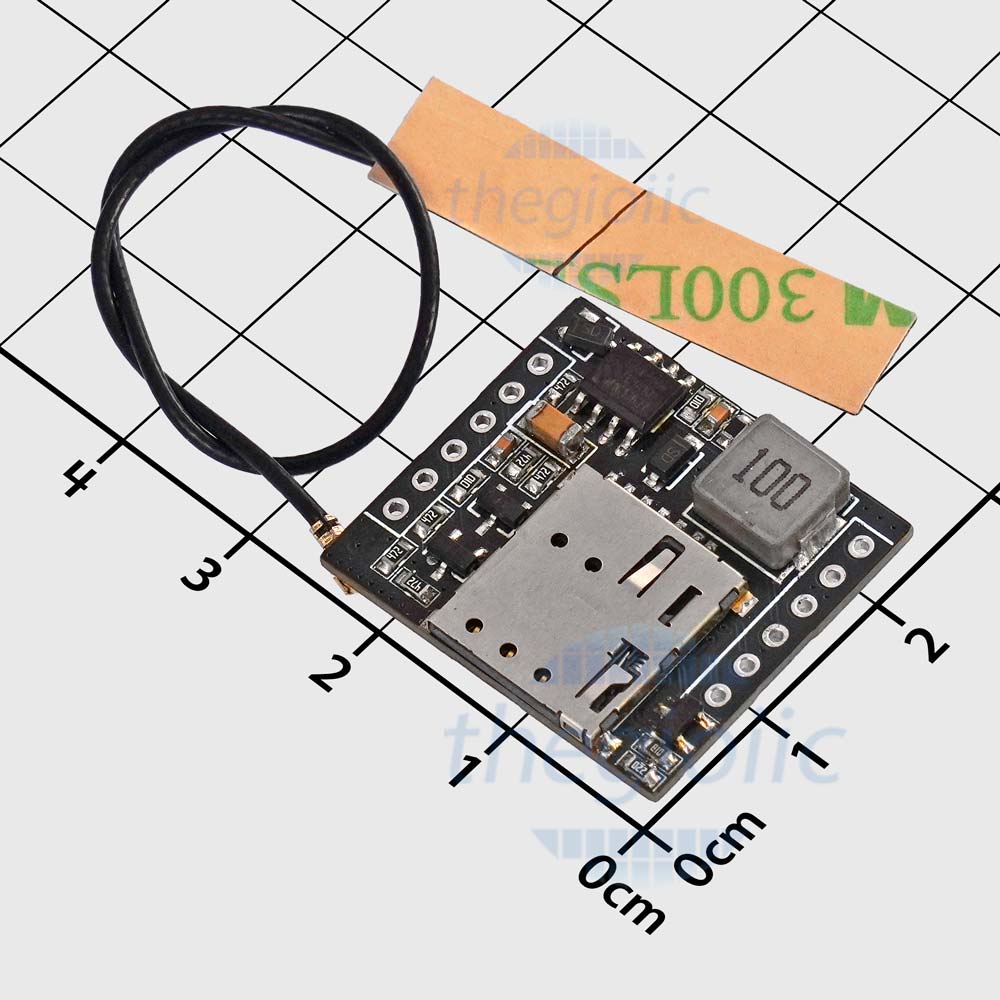

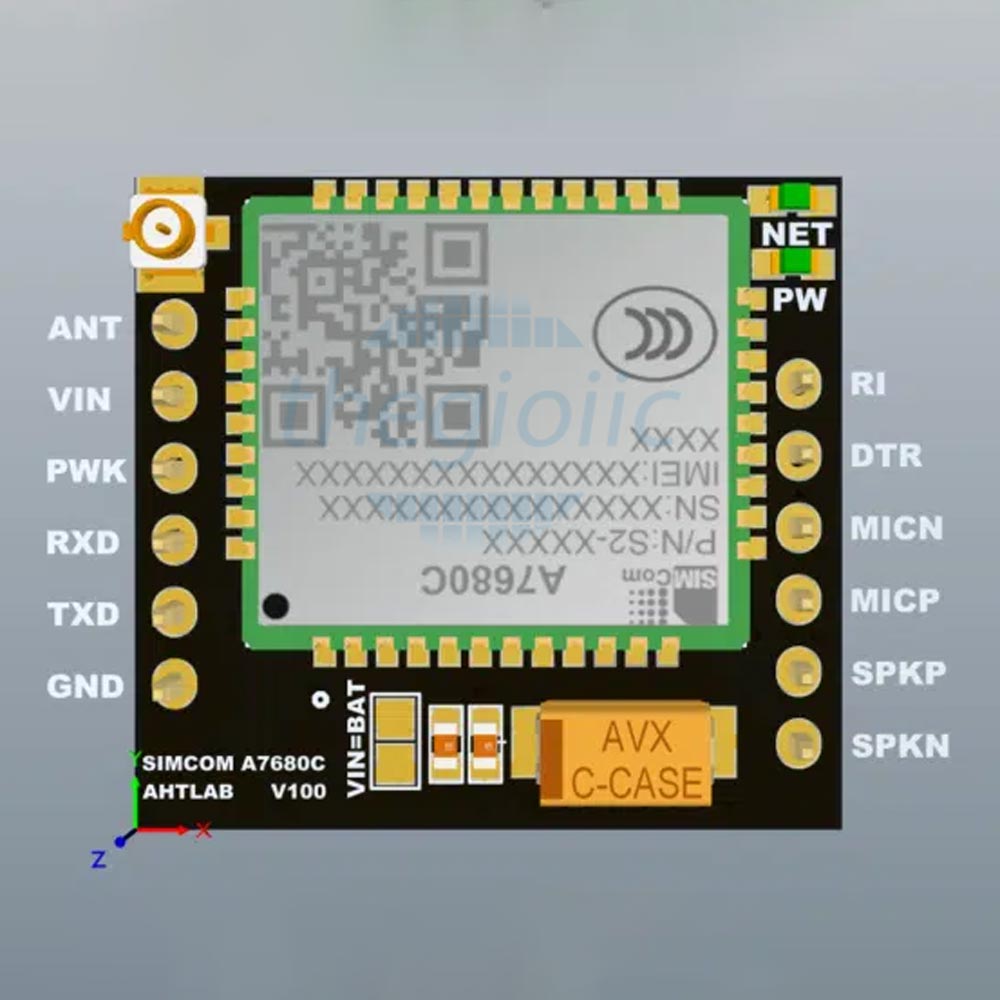

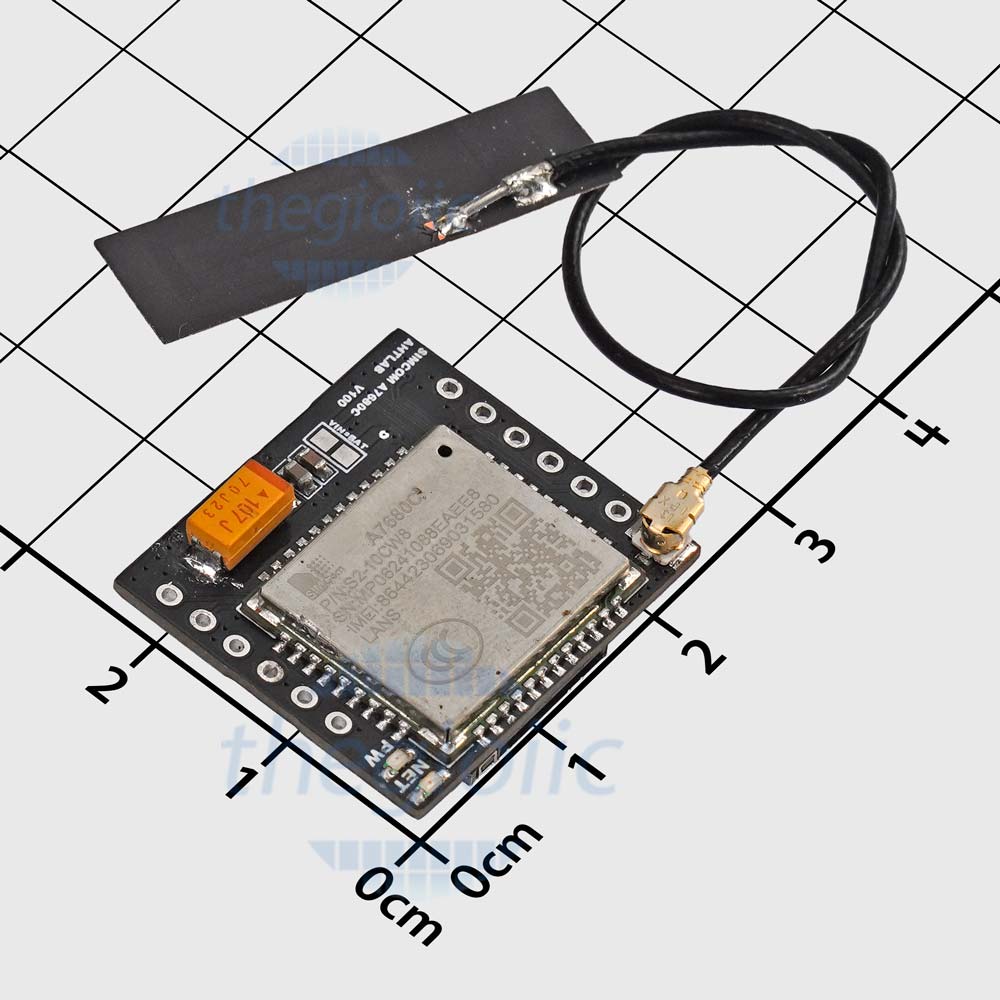

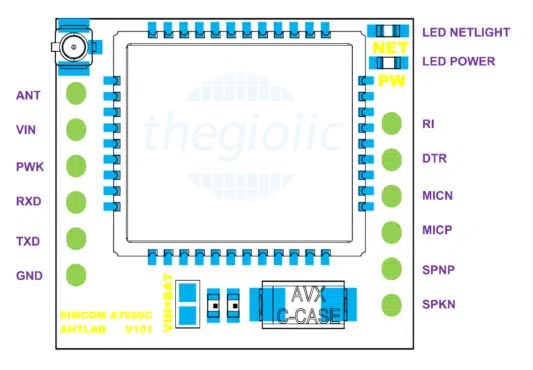

Sơ đồ chân

1. ANT: Chân nối antenna
2. VIN: cấp nguồn DC (4-18V) cho mạch, nên mắc thêm 1 tụ điện 100uF càng gần chân VIN càng tốt.
3. PWK: bật/tắt module SIM
4. RXD : Chân nhận Uart RX
5. TXD : Chân truyền Uart TX
6. GND: Chân cấp âm nguồn và nối chung mass với vi điều khiển
7. SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh
8. SPKP: ngõ ra âm thanh, nối với loa để phát âm thanh
9. MICP: ngõ vào âm thanh, phải gắn thêm Micro để thu âm thanh
10. MICN: ngõ vào âm thanh, phải gắn thêm Micro để thu âm thanh
11. DTR: Chân UART DTR, thường ít sử dụng
12. RI: Chân UART RING, thường ít sử dụng
