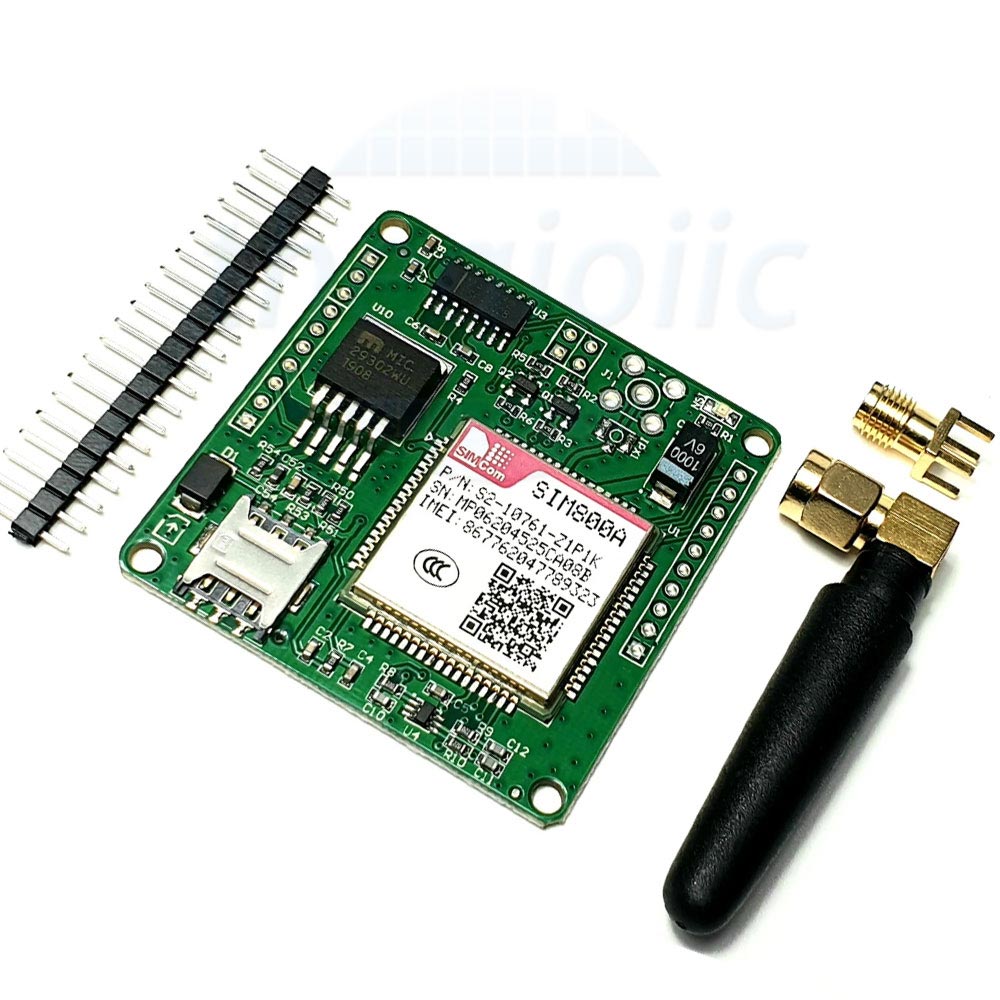

Thông số kỹ thuật:

• Nguồn: 5~18VDC
• Giao tiếp: TTL 3.3/5VDC hoặc RS232.
• Tích hợp tín hiệu TTL 3.3/5VDC tại hai chân giao tiếp TX/RX.
• Tích hợp IC chuyển mức tín hiệu RS232 MAX232.
• Tích hợp nguồn xung với dòng cao cung cấp cho Sim800A.
• Khe Nano Sim, chống nhiễu.

Thứ tự chân
Header 1:

• PWR: chân khởi động module SIM, mặc định kéo trở xuống GND (module sẽ tự khởi động khi cấp nguồn), thường không sử dụng.
• DTR: chân tín hiệu DTR module SIM.
• RI: chân tín hiệu RI module SIM.
• RES: chân tín hiệu Reset module SIM.
• M+: Ngõ vào Micro dương.
• M-: Ngõ vào Micro âm.
• S+: Ngõ ra loa Speaker âm
• S-: Ngõ ra loa Speaker dương.
• GND: Mass, 0VDC.
• GND: Mass, 0VDC.

Header 2:

• T_232: Chân nhận tín hiệu RS232 TX.
• R_232: Chân truyền tín hiệu RS232 RX.
• GND: Mass, 0VDC.
• V_MCU: chân cấp mức tín hiệu Logic cho mạch chuyển mức tín hiệu TX/RX, cấp nguồn theo mức tín hiệu TTL của MCU điều khiển tương ứng (VĐK sử dụng 3.3VDC cấp 3.3VDC, sử dụng 5VDC cấp 5VDC).
• RXD: Chân nhận tín hiệu UART RX TTL 3.3~5VDC.
• TXD: Chân truyền tín hiệu UART TX TTL 3.3~5VDC.
• VCC_IN: Nguồn dương từ 5~18VDC, lớn hơn 1.5A (tốt nhất khi sử dụng ở 9VDC/2A)
• EN: Mặc định nối lên cao, chức năng dùng để khởi động (Enable) hoặc dừng hoạt động (Disable) Module SIM, nếu nếu muốn Module SIM dừng hoạt động bạn có thể nối chân này xuống âm GND (0VDC), thường không sử dụng.
• BAT: chân cấp nguồn trực tiếp cho Module SIM, không sử dụng chân này nếu không thực sự cần thiết vì dễ làm cháy module SIM.
• GND: Mass, 0VDC.
