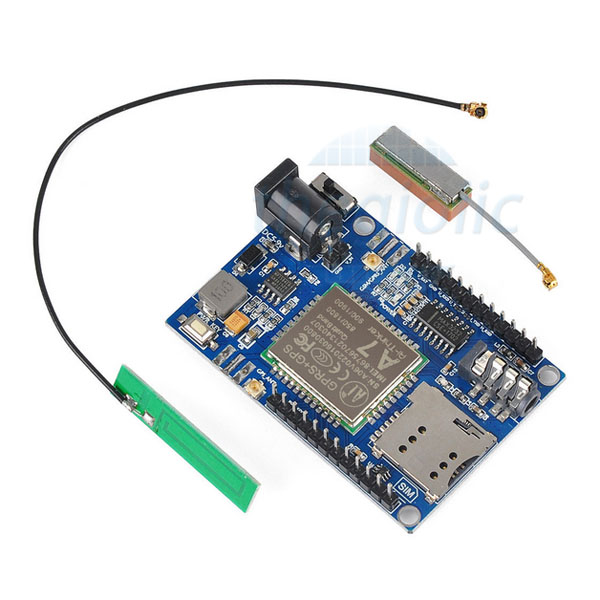

Module Sim A7 GSM GPRS GPS

Thương hiệu OEM

Mô tả Nguồn: 5-9VDC, băng tần: 850/900/1800/1900Mhz

Hết hàng (Đặt mua để có hàng sớm)

Số lượng mua:

Min: 1

Bội số: 1

0 Phản hồi

Giao hàng toàn quốc

Thanh toán khi nhận hàng

Cam kết đổi/trả hàng

Thông số

37 Sản phẩm tương tự

IC chính: Module GSM GPRS A7
Tần số hoạt động: Quad-band network, 850 / 900 / 1800 / 1900Mhz.
Nguồn hoạt động: 5 ~ 9VDC, >1A (Thông qua Jack nguồn DC tròn hoặc chân Vin)
Dòng standby < 5ma
Tích hợp khe cắm Micro Sim.
Giao tiếp: UART TTL 3.3 ~ 5VDC/ RS232
GPRS Class 10
Độ nhạy: <-105
Hỗ trợ cuộc gọi thoại
Hỗ trợ tin nhắn SMS
GPIO cấp 2.8V
Hỗ trợ dữ liệu GPRS, tốc độ dữ liệu tối đa, tải xuống 85,6Kbps, tải lên 42,8Kb / giây
Hỗ trợ các lệnh chuẩn GSM07.07,07.05 AT và Ai Thinker mở rộng lệnh
Hỗ trợ 2 cổng nối tiếp: tải xuống cổng nối tiếp và cổng lệnh AT.
Các lệnh AT hỗ trợ giao diện lệnh AT và TCP / IP chuẩn
Hỗ trợ âm thanh kỹ thuật số và âm thanh analog, hỗ trợ HR, FR, EFR, AMR speechcoding
Hỗ trợ GPS + AGPS
Thông tin vị trí GPS hỗ trợ đầu ra NEMA nối tiếp riêng biệt và được đọc bởi AT
Baud rate: mặc định 115200bps, có thể cấu hình lại bằng AT command.
Tích hợp Jack âm thanh 3.5mm và chân cắm Micro.
Pin pitch: 2.54mm

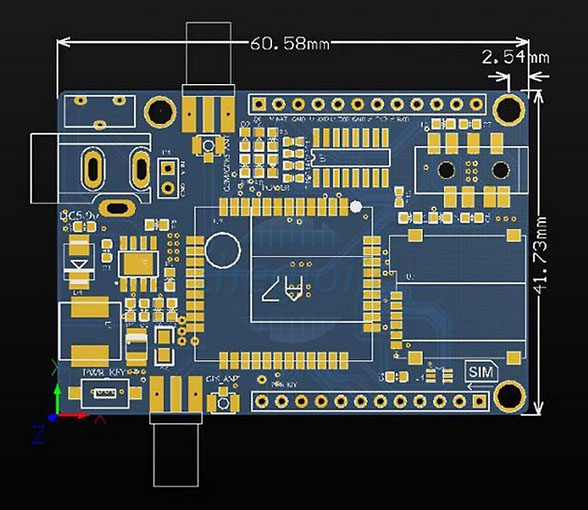

Kích thước: 61 x 42mm

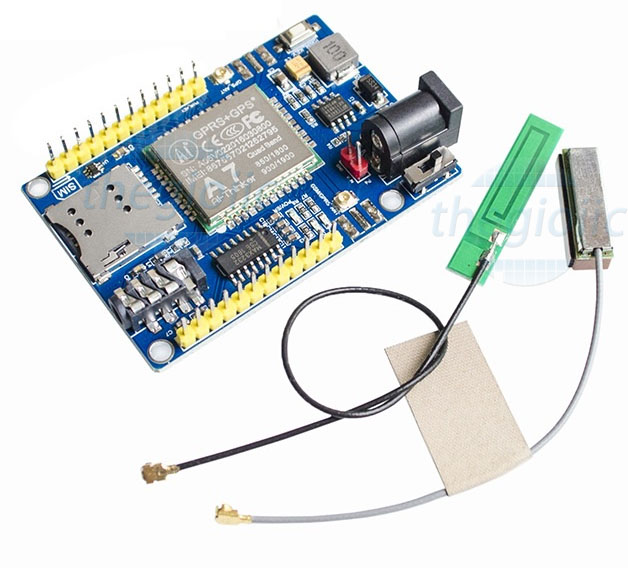

Module Sim A7 GSM GPRS GPS

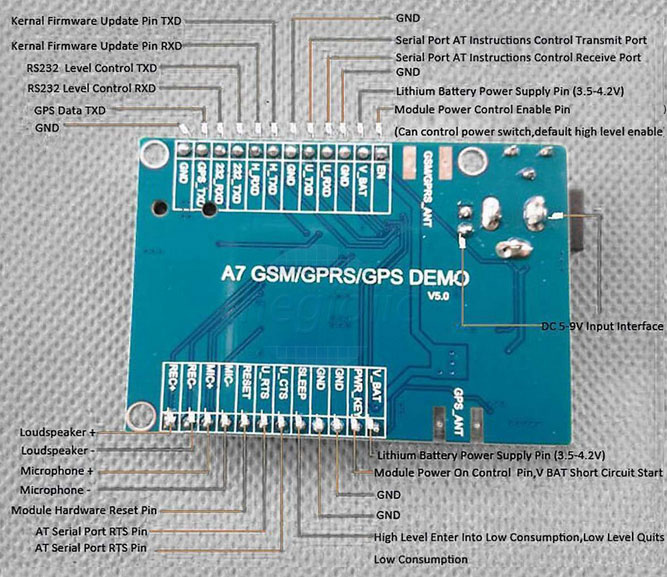

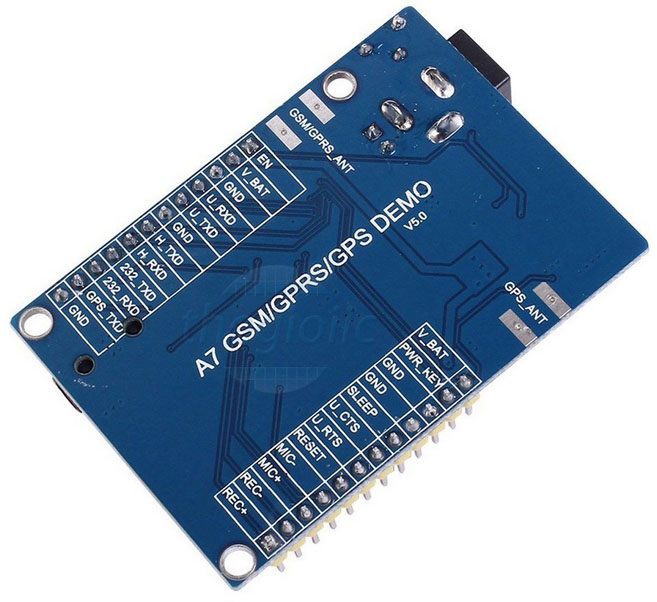

Sơ đồ chân:

EN: Chân Enable module Sim A7, mặc định là Enable, thường không sử dụng.
V_BAT: Chân cấp nguồn pin từ 3.7~4.2VDC, lưu ý quá nguồn Module Sim sẽ bị cháy.
GND: Chân Mass, 0VDC.
U_RXD:Chân RX giao tiếp UART TTL
U_TXD: Chân TX giao tiếp UART TTL
GND: Chân Mass, 0VDC.
H_TXD: Chân Debug của Module Sim A7, thường không sử dụng.
H_RXD: Chân Debug của Module Sim A7, thường không sử dụng.
RS232_RXD: Chân RX giao tiếp RS232
RS232_TXD: Chân TX giao tiếp RS232
GPS_TX: Chân truyền tín hiệu GPS (thường không sử dụng).
GND: Chân Mass, 0VDC.
V_BAT: Chân cấp nguồn pin từ 3.7~4.2VDC, lưu ý quá nguồn Module Sim sẽ bị cháy.
PWR_key: Chân Khởi động nguồn Module Sim A7, thường ta sử dụng nút bắm PWR sẵn trên mạch để bật hoặc tắt Module Sim.
GND: Chân Mass, 0VDC.
GND: Chân Mass, 0VDC.
Sleep: Chân kích hoạt chế độ Low Power (Sleep) của Module Sim A6, kéo xuống Mass (0VDC)để kích hoạt.
U_CTS: Chân UART CTS (thường không sử dụng)
U_RTS: Chân UART RTS (thường không sử dụng)
Reset: Chân Reset Module Sim A7
Mic-: Chân Micro Module Sim A7
Mic+: Chân Micro Module Sim A7
REC+: Chân REC Module Sim A7
REC-: Chân REC Module Sim A7
