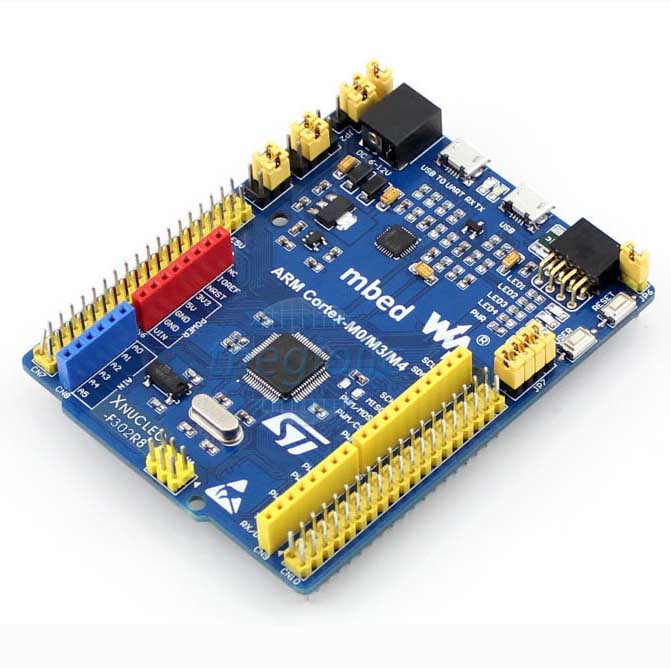

Board XNUCLEO STM32 F302R8 là một board mạch phát triển dựa theo Chip STM32F302R8, hỗ trợ Arduino

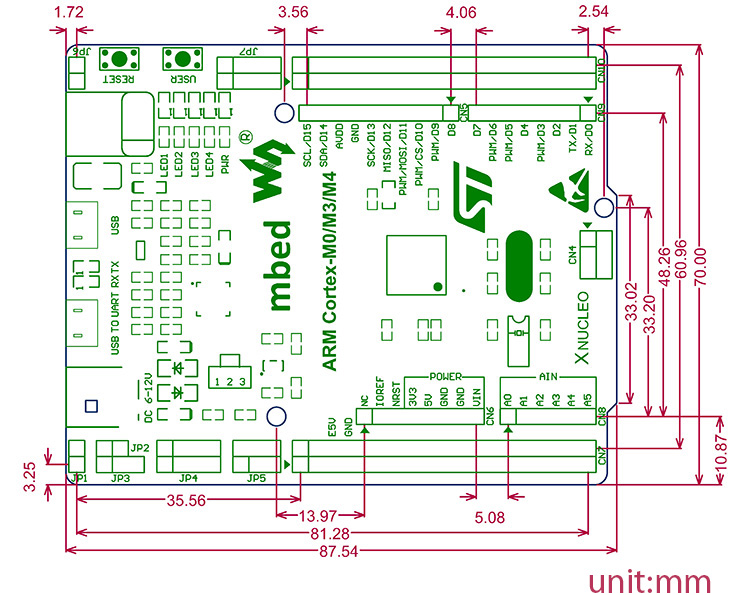

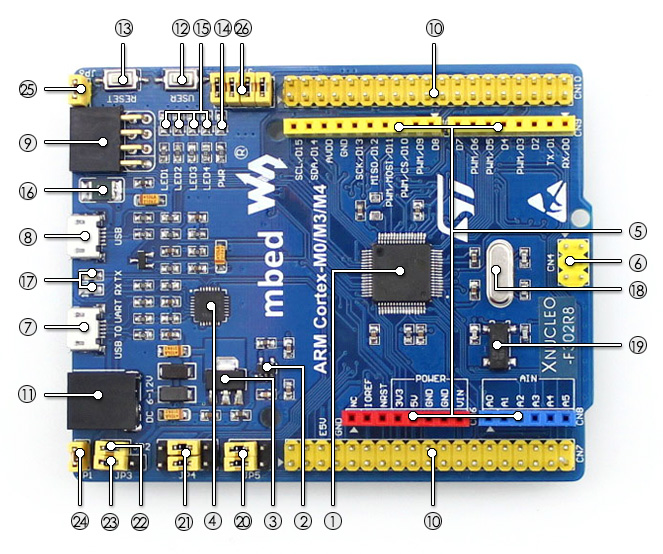

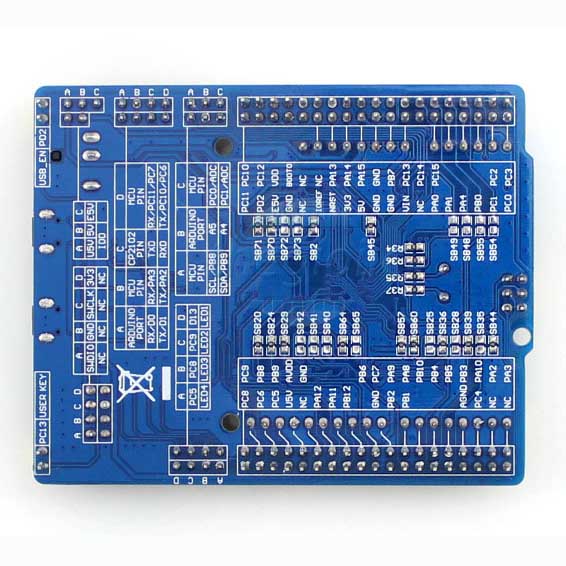

• (1) STM32F302R8T6
• Lõi: ARM® 32-bit Cortex ™ -M4
• Tần số hoạt động: 72MHz
• Điện áp hoạt động: 2V-3.6V
• Đóng gói: LQFP64
• Bộ nhớ: 64kB Flash, 16kB SRAM
• Giao tiếp: 2 x SPI, 3 x USART, 3 x I2C, 1 x CAN, 1 x USB
• AD / DA: 1 x AD (12 bit), 1 x DAC (12 bit)
• (2) SPX3819M5: Bộ điều chỉnh điện áp 3.3V
• (3) AMS1117-5.0: Bộ điều chỉnh điện áp 5.0V
• (4) CP2102: Bộ chuyển đổi USB sang UART
• (5) Đầu nối Arduino: để kết nối Arduino
• (6) Giao tiếp ICSP: Arduino ICSP
• (7) USB TO UART: để gỡ lỗi
• (8) Đầu nối USB: giao tiếp USB
• (9) Giao tiếp SWD: để lập trình và gỡ lỗi
• (10) Header ST Morpho: truy cập vào VCC, GND và tất cả I/Os, dễ dàng mở rộng
• (11) Đầu vào DC 6-12V
• (12) Nút người dùng
• (13) Nút reset
• (14) LED nguồn
• (15) Đèn LED người dùng
• (16) Cầu chì tự phục hồi nhanh 500mA
• (17) LED báo Rx / Tx cổng nối tiếp
• (18) Thạch anh 8MHz
• (19) Thạch anh 32.768KHz
• (20) Jumper lựa chọn ADC / I2C
• Ngắn A và B: Arduino A4, A5 được sử dụng làm I2C
• Ngắn B và C: Arduino A4, A5 được sử dụng làm ADC
• (21) Jumper lựa chọn UART
• (22) Jumper kiểm tra dòng điện MCU
• (23) Jumper chọn nguồn
• Ngắn 5V và U5V: cấp nguồn từ kết nối USB
• Ngắn 5V và E5V: cấp nguồn từ nguồn điện bên ngoài
• (24) Jumper kích hoạt USB
• Ngắn jumper để kích hoạt
• Mở jumper để vô hiệu hóa
• (25) User nút nhấn jumper
• Ngắn jumper để kết nối với I/Os
• Mở jumper để kết nối với các chân tùy chỉnh khác thông qua dây jumper
• (26) User LED jumper
• Ngắn jumper để kết nối với I/Os
• Mở jumper để kết nối với các chân tùy chỉnh khác thông qua dây jumper
