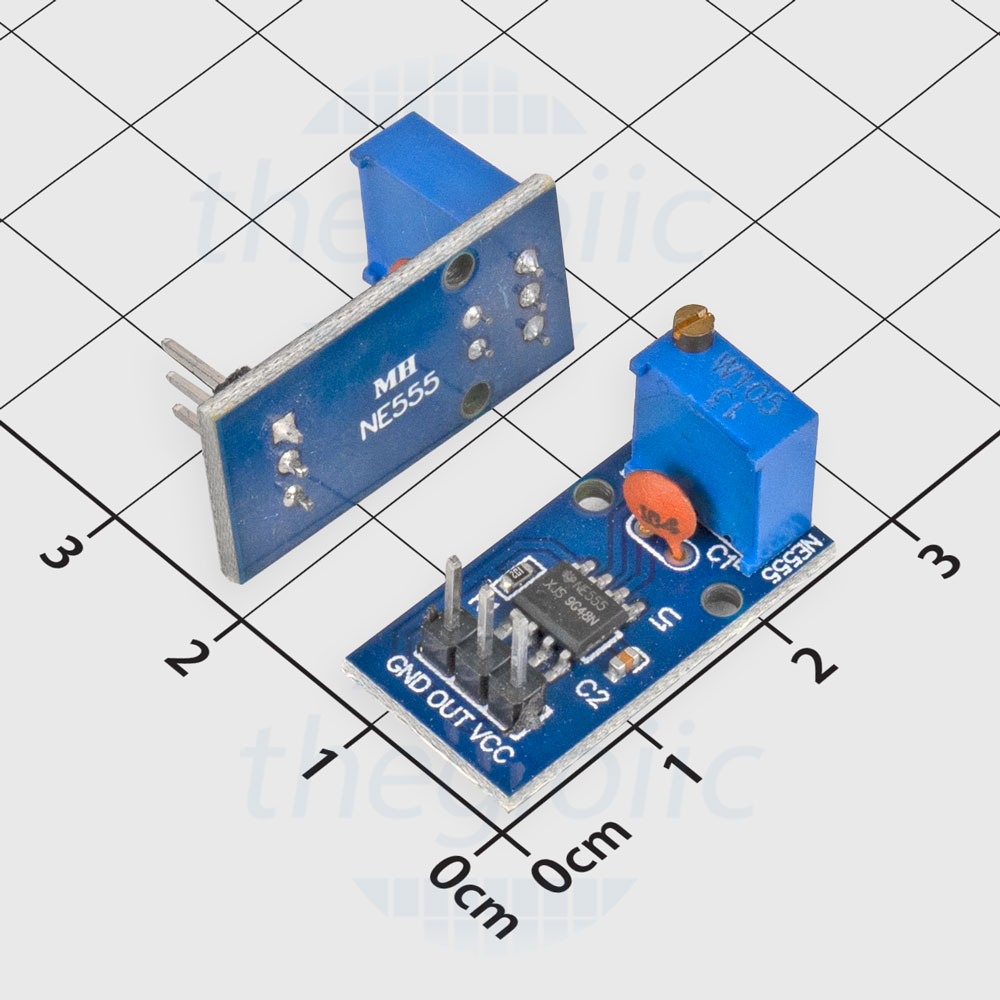

Mạch Tạo Xung NE555 V4 là một bộ tạo tín hiệu sóng vuông có thể điều chỉnh theo chu kỳ tần số xung, có thể lựa chọn dải tần số đầu ra. Chu kỳ nhiệm vụ và tần số không được điều chỉnh riêng biệt, việc điều chỉnh chu kỳ nhiệm vụ sẽ thay đổi tần số.

Mạch tạo xung này tạo ra tín hiệu sóng vuông được sử dụng để phát triển thử nghiệm. Nó cũng tạo ra tín hiệu sóng vuông điều khiển động cơ. Với các xung điều chỉnh được tạo ra để sử dụng bởi MCU và các mạch liên quan đến điều khiển xung có thể điều chỉnh.

Thông số kỹ thuật:

• Điện áp đầu vào: 5V-15VDC
• Biên độ đầu ra: 4.2V V-PP đến 11.4V V-PP.
• Dòng ra: 15mA (5V) & 35mA (12V)
• Điện áp làm việc: 5-12V
• Kích thước: 31 x 22 x 3 mm (LxWxH)
• Tối thiểu - chu kỳ 50%, 15 Hz & tối đa - chu kỳ 98%, 1,3KHz
