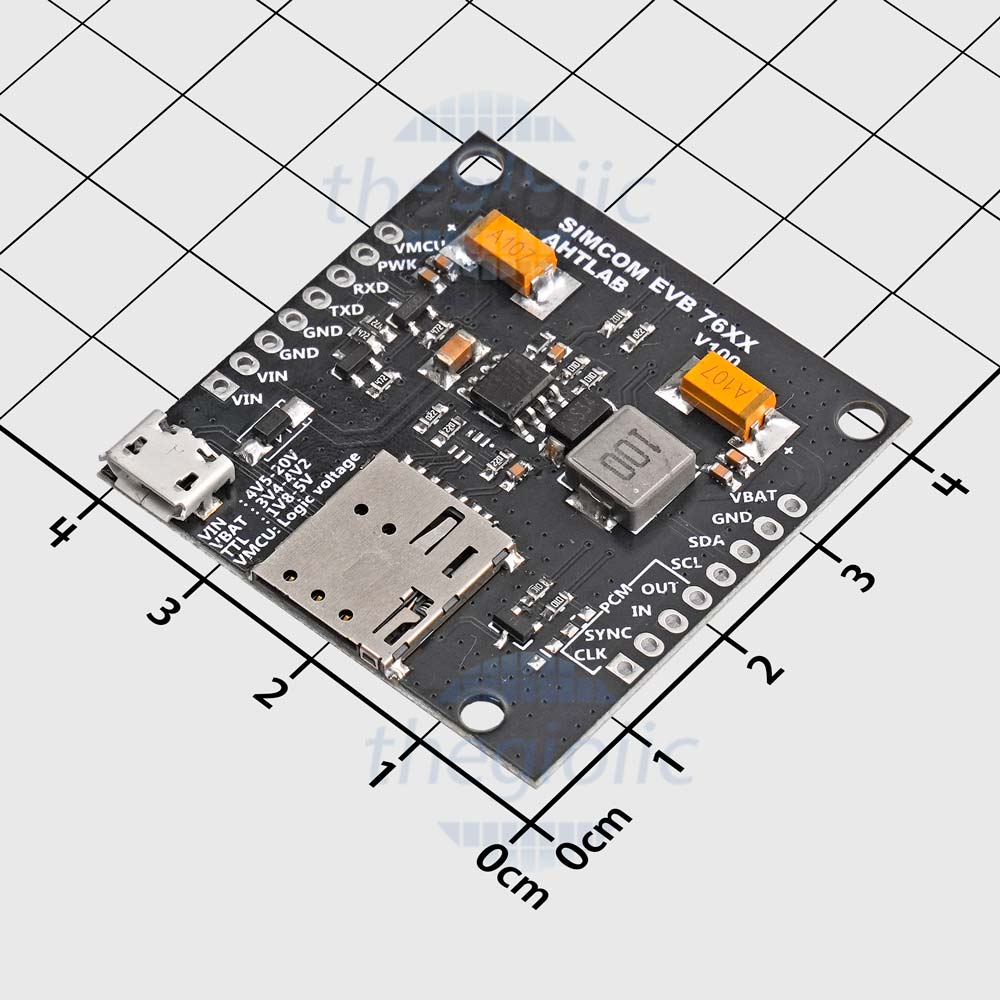

Bo mạch ra chân SIMCOM 4G 76xx được thiết kế cho các dự án cần sự ổn định, nhỏ gọn và triển khai nhanh chóng cho các ứng dụng internet 2G/3G/4G , SMS, thoại,…

• SIM7600CE-M1S: hỗ trợ 2G/3G/4G LTE cat 4 + định vị GPS giá tốt dùng cho thị trường Việt Nam và Trung Quốc.

• SIM7600E-H: cấu hình tương tự CE-M1S áp dụng cho khu vực Châu Âu và một số nước châu Á

• SIM7600G : bản quốc tế, sử dụng được trên toàn cầu

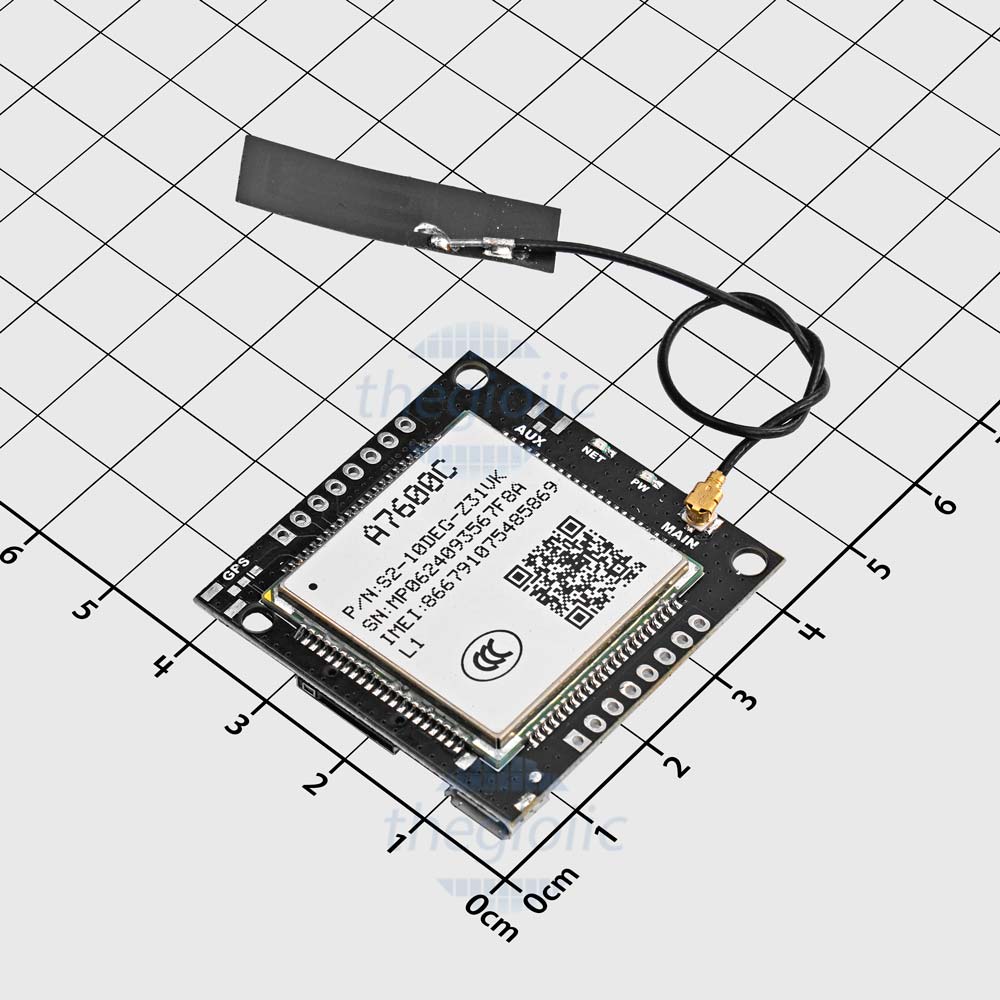

• A7600C-L1 : phiên bản giá rẻ hỗ trợ 2G/3G/4G LTE cat 4

• A7600C1-SE: hỗ trợ băng tần 2G/4G LTE cat 1

Thông số kỹ thuật:

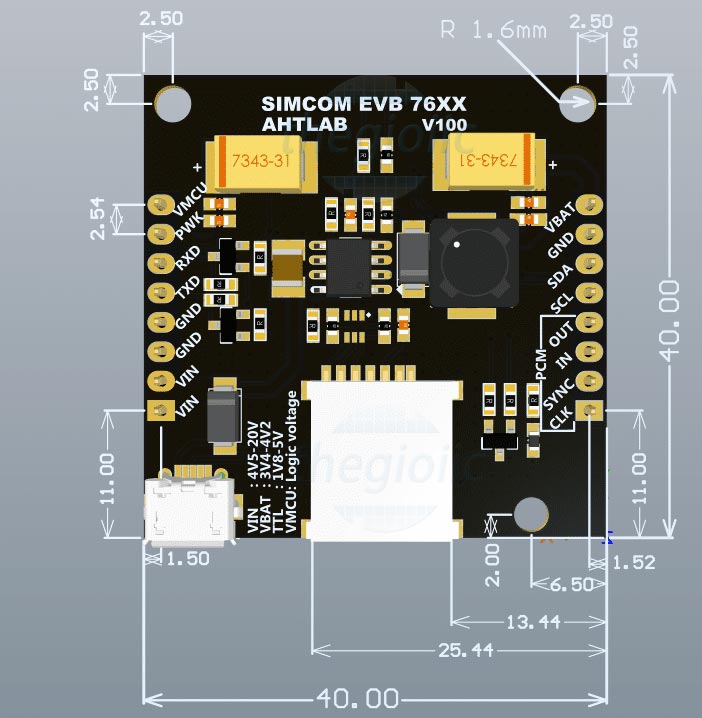

• Kích thước : 40 x 40mm

• Điện áp làm việc: 4.5V-20V. Có thể cấp nguồn trực tiếp từ cổng Micro USB, để đảm bảo module sim hoạt động ổn định nên dùng nguồn có dòng từ 1A trở lên.

• Tích hợp mạch nguồn hạ áp 4V/2A chuẩn cung cấp đầy đủ năng lượng cho module SIM . Có thể dùng để cấp cho LDO hạ áp từ 4V->3V3 cho các VĐK 3V3 thông dụng.

• Mạch chuyển mức logic sử dụng mosfet chuyên dụng tốc độ cao,ổn định, phù hợp với nhiều mức logic TTL khác nhau.

• Khe cắm nanoSIM push-pull nhỏ gọn

• Hỗ trợ ra chân audio PCM

• Bật tắt module thông qua chân PWRKEY

Sơ đồ chân:

• 1. VBAT: Điện áp chân VBAT của module sim. Nếu cấp nguồn từ VIN thì chân VBAT~4V. Nếu ko muốn cấp nguồn VIN thì có thể dùng trực tiếp battery để cấp vào chân VBAT (3V4-4V2)
• 2. GND: GND nguồn
• 3. SDA
• 4. SCL
• 5. PCM_OUT
• 6. PCM_IN
• 7. PCM_SYNC
• 8. PCM_CLK
• 9,10. VIN : Nguồn cấp cho module (4V5-20V)
• 11,12. GND: GND nguồn
• 13. TXD
• 14. RXD
• 15. PWRKEY : Chân kích hoạt module sim. Kích mức cao(HIGH level) trong 500ms để bật/tắt module sim, nếu muốn module luôn hoạt động thì kéo giữ chân PWRKEY lên mức cao
• 16. VMCU : Logic voltage(1V8-5V)-điệp áp mức giao tiếp logic. Nối chân VMCU với cùng mức điện áp IO của mạch TTL (vd: Mức logic của MCU là 3V3 thì nối chân VMCU vào 3V3)
