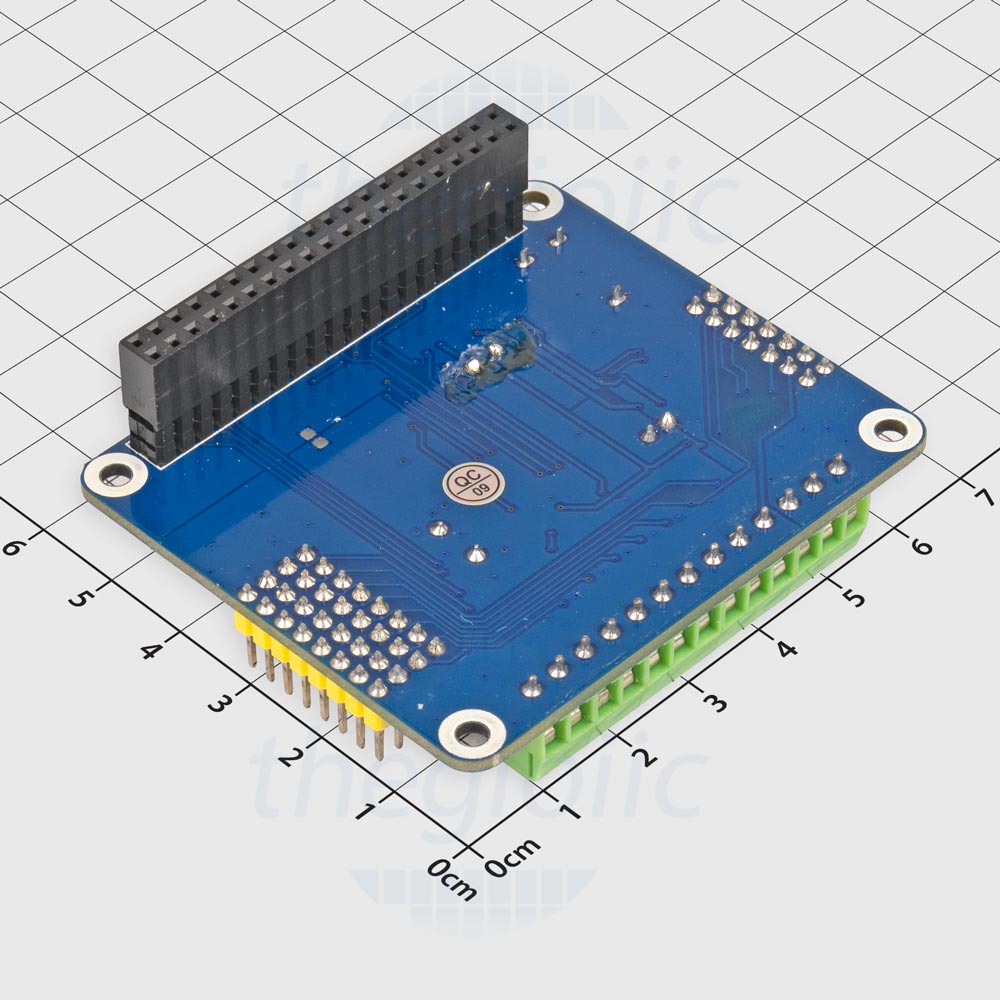

Raspberry Pi không có chức năng AD/DA trên GPIO, đây là điều gây ảnh hưởng cho việc phát triển các ứng dụng của Raspberry Pi. Board mở rông ADC/DAC Cho Raspberry Pi giúp Pi giải quyết vấn đề trên, cho phép bạn thêm vào chức năng AD/DA cho Raspberry Pi.

Thông số kỹ thuật:

• Nguồn vào: 3.3 hoặc 5.0VDC
• Hỗ trợ kết nối với Raspberry Pi A+/B+/2B/3B/3B+
• Chip ADS1256 onboard, 8 kênh 24bit độ chính xác cao, tốc độ lấy mẫu 30ksps
• Chip DAC8532 onboard, 2 kênh 16bit độ chính xác cao
• Giao tiếp đầu vào thông qua các pinheaders để kết nối tín hiệu analog

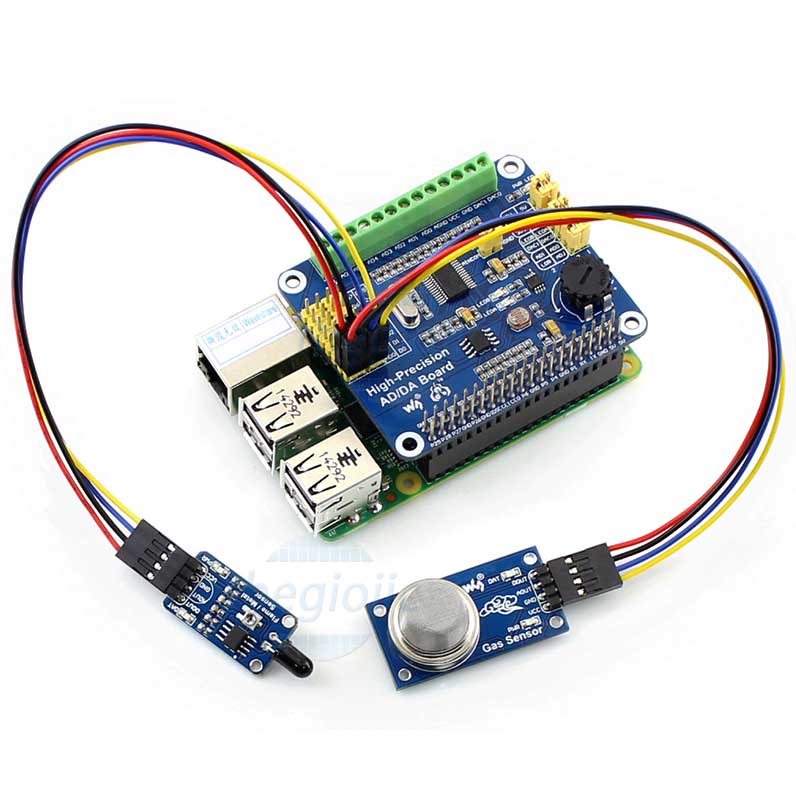

• Pinout tương thích với giao diện cảm biến Waveshare, dễ dàng kết nối các mô-đun cảm biến analog khác nhau

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng

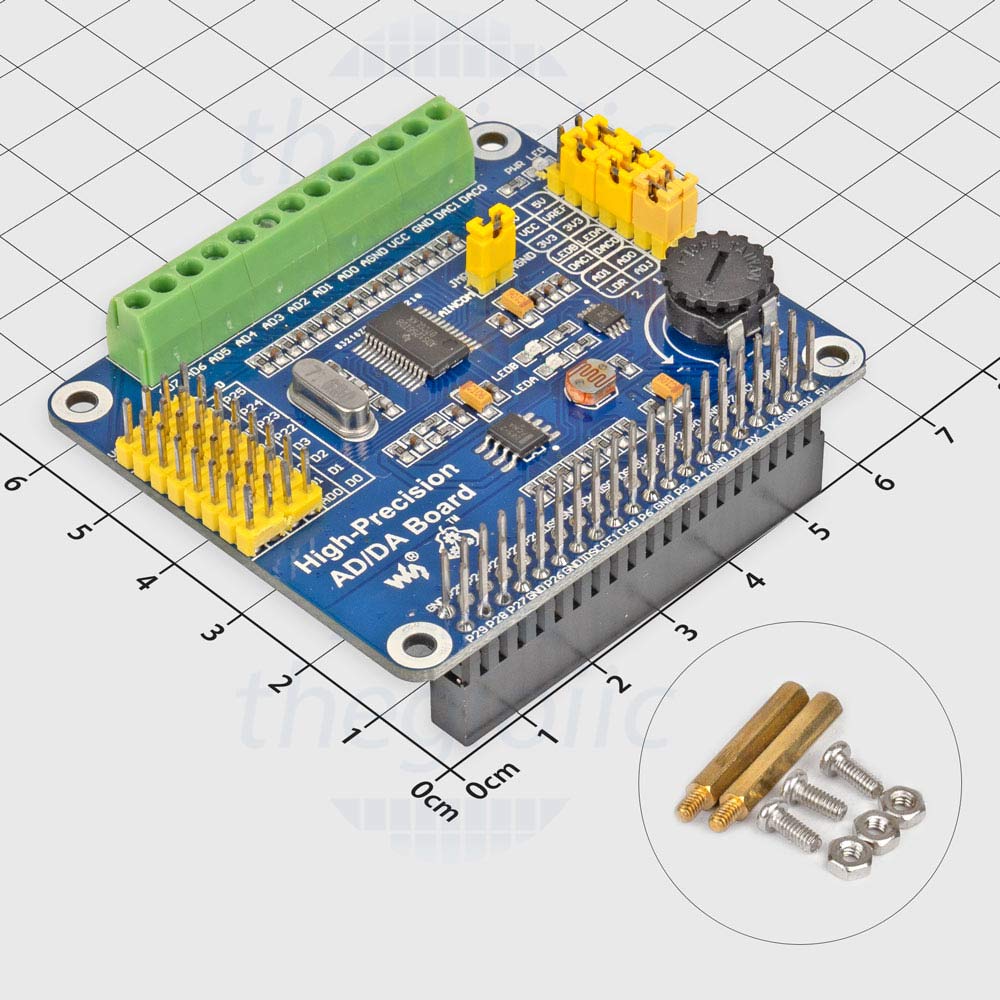

(1) Raspberry Pi giao tiếp GPIO: để kết nối với Pi

(2) Ngõ vào, ngõ ra AD/DA: đầu nối vặn ốc

(3) Ngõ vào AD: hàng rào

(4) Thạch anh 7.68M

(5) LM285-2.5: ổn áp cho ADC chip

(6) Điện trở quang

(7) LED chỉ báo đầu ra

(8) Biến trở 10K

(9) DAC8532 : DAC độ chính xác cao 16 bit, 2ch

(10) Đèn báo nguồn

(11) ADS1256 : ADC độ chính xác cao 24 bit, 8ch (đầu vào vi sai 4ch)

(12) ADC testing jumper

(13) DAC testing jumper

(14) Chọn nguồn

(15) Cấu hình nối đất tham chiếu ADC: khi đầu vào đơn AD, AINCOM là đầu cuối tham chiếu, có thể được kết nối với GND hoặc điện áp tham chiếu bên ngoài
