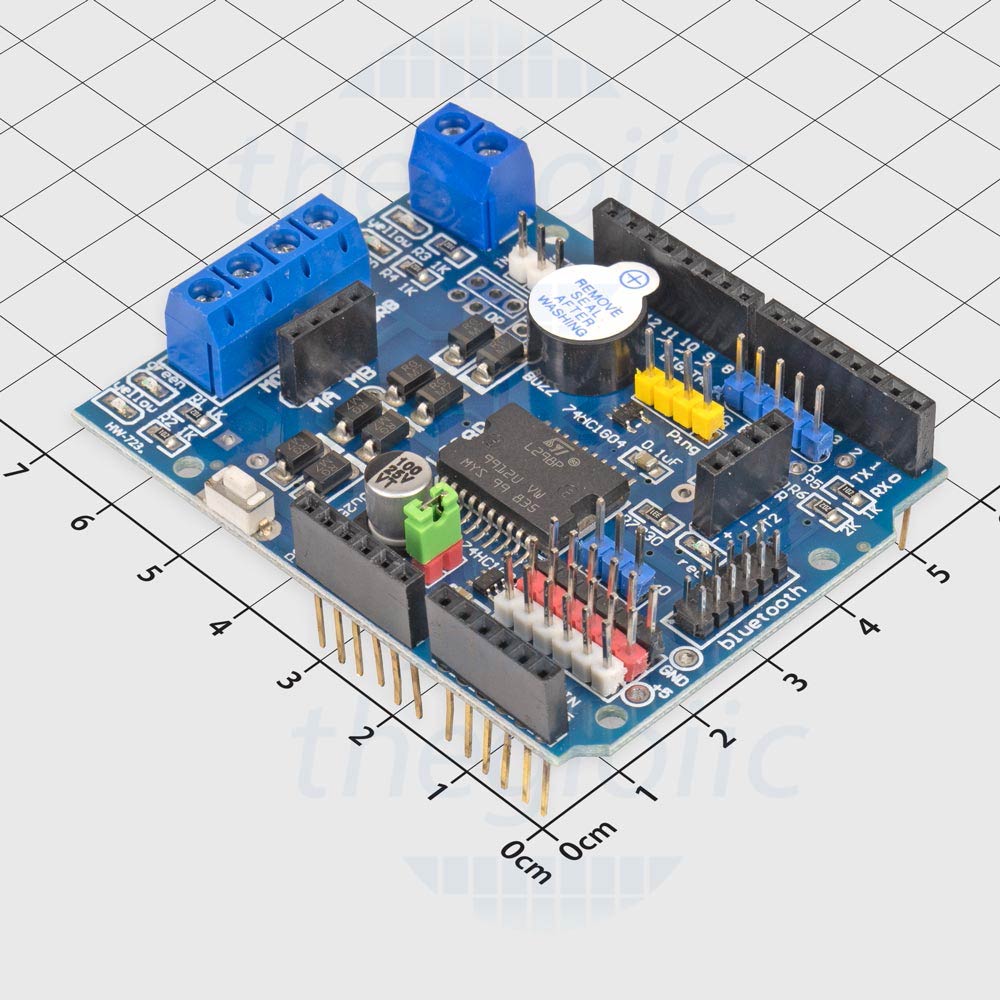

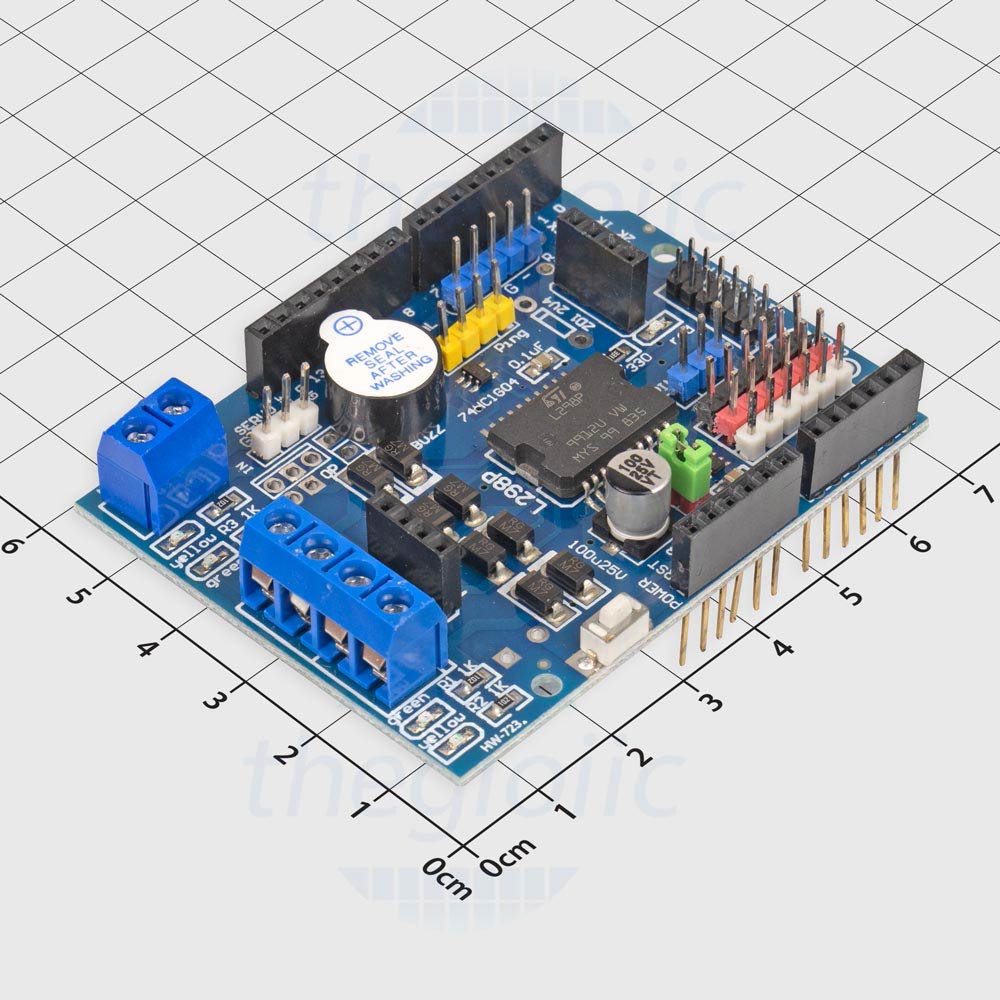

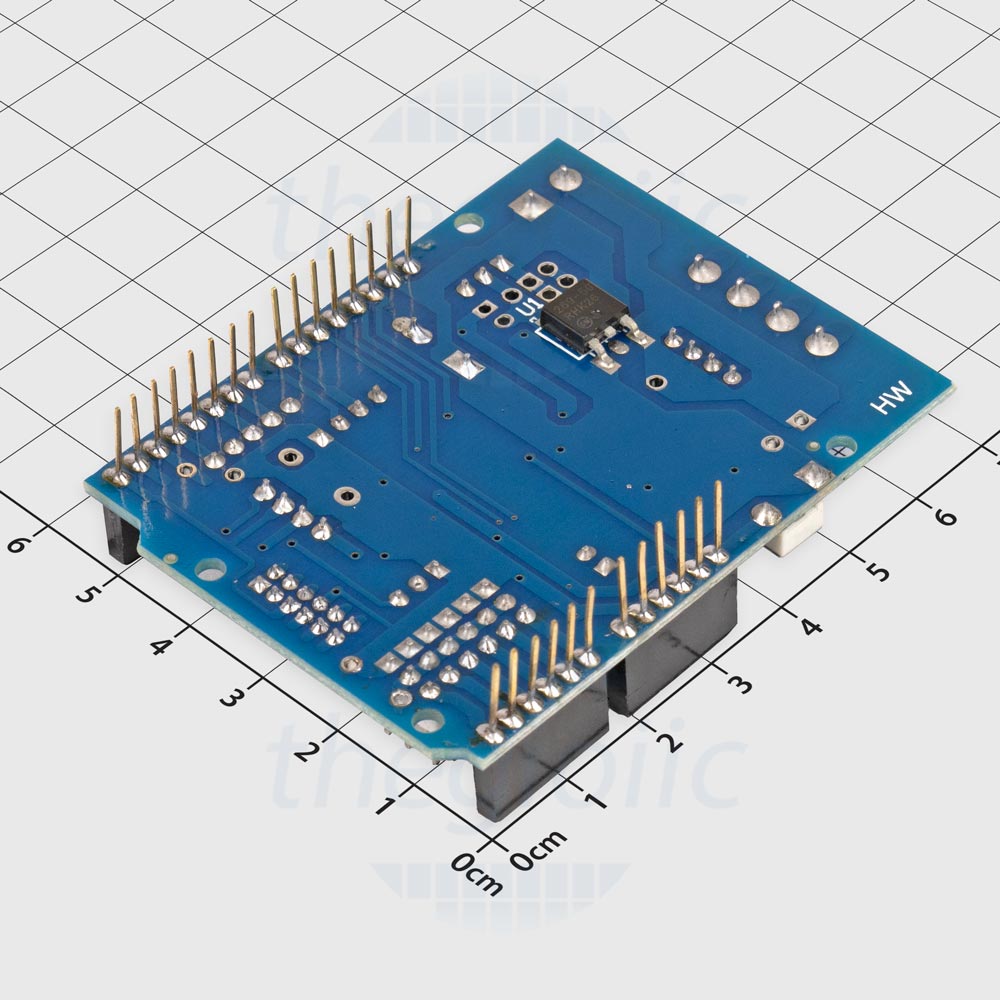

L298P Mạch Điều Khiển Động Cơ 4A có lẽ là một trong những loại linh hoạt nhất trên thị trường. Mạch "L298P Shield DC motor" dùng để điều khiển động cơ công suất cao. Nó có thể điều khiển 2 động cơ, dòng điều khiển 2A, ngõ ra sử dụng 8 diode Schottky để bảo vệ mạch, tương thích với Arduino. Điều đó làm cho nó trở thành một bo mạch tuyệt vời cho bất kỳ dự án robot nào.

Thông số kỹ thuật:

• Diện áp cấp: 5 VDC
• Điện áp ngõ vào điều khiển VS: VIN Input 6.5 ~ 12 VDC, PWRIN 4.8 ~ 35 VDC
• Dòng tĩnh Iss: <36mA
• Dòng ra tải Iout: <2A
• Công suất: 25W
• Mức tín hiệu điều khiển: High: 2.3VDC, Low: 0.3VDC
• Nhiệt độ làm việc: -25 ~ +1300C
• Loại điều khiển: Điều khiển cầu H đôi
• Hỗ trợ điều khiển tốc độ bằng PWM / PLL

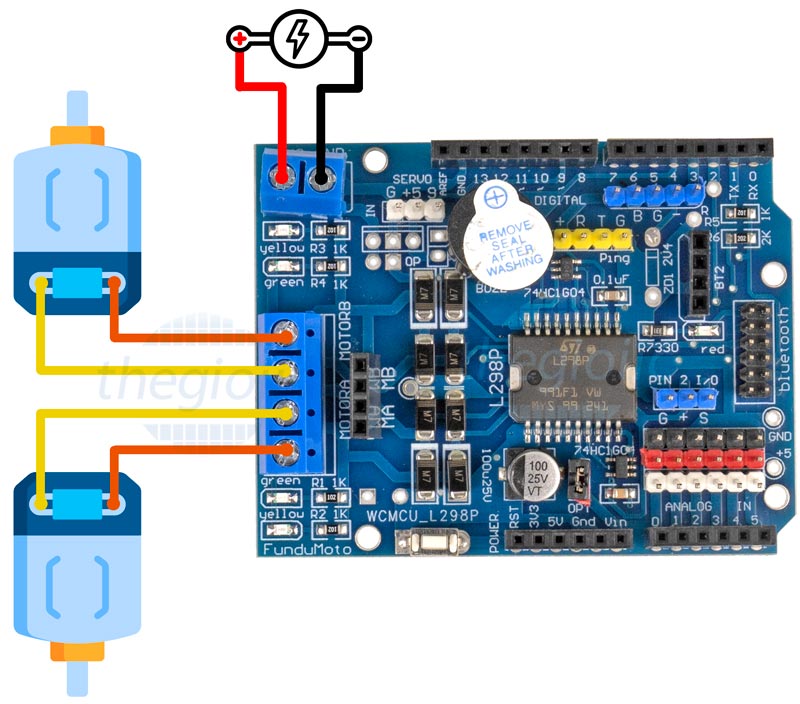

Kết nối Arudino:

• Kênh A: Enable —> D10 (cấp xung PWM điều tốc motor)
• Kênh A: Direction —> D12 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)
• Kênh B: Enable —> D11 (Cấp PWM điều tốc motor)
• Kênh B: Direction —> D13 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)
• Buzzer : D4 (Mức 1 loa kêu)
