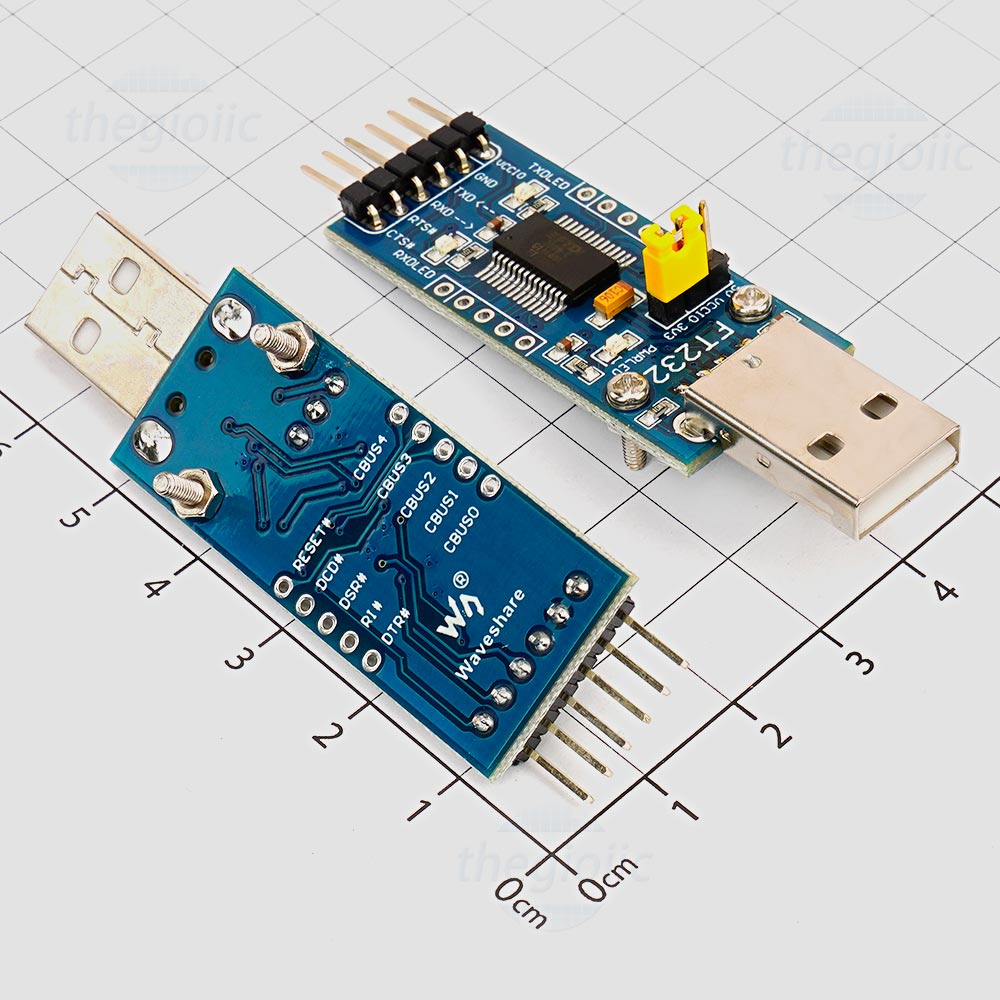

FT232 Mạch Chuyển Đổi USB To UART sử dụng IC FT232RL từ chính hãng FTDI, mạch được thiết kế nhỏ gọn, rất dễ sử dụng đối với các hệ điều hành như: Mac, Linux, Android, WinCE, Windows 7/8 / 8.1 / 10 ... Trên mạch có sẵn 3 LED: TXD, RXD, POWER giúp chúng ta theo dõi trực tiếp trạng thái tín hiệu.

Thông số kỹ thuật:

• FT232RL gốc tích hợp
• Hỗ trợ Mac, Linux, Android, WinCE, Windows 7/8 / 8.1 / 10 ...
• 3 chế độ nguồn: đầu ra 5V, đầu ra 3.3V hoặc được cấp nguồn bởi bảng mục tiêu (3.3V-5V)
• 3 đèn LED: LED TXD, LED RXD, LED POWER
• Ghim chân chức năng
• TXD, RXD, RTS #, CTS #: được kết nối với đầu ghim hàn trên bo mạch

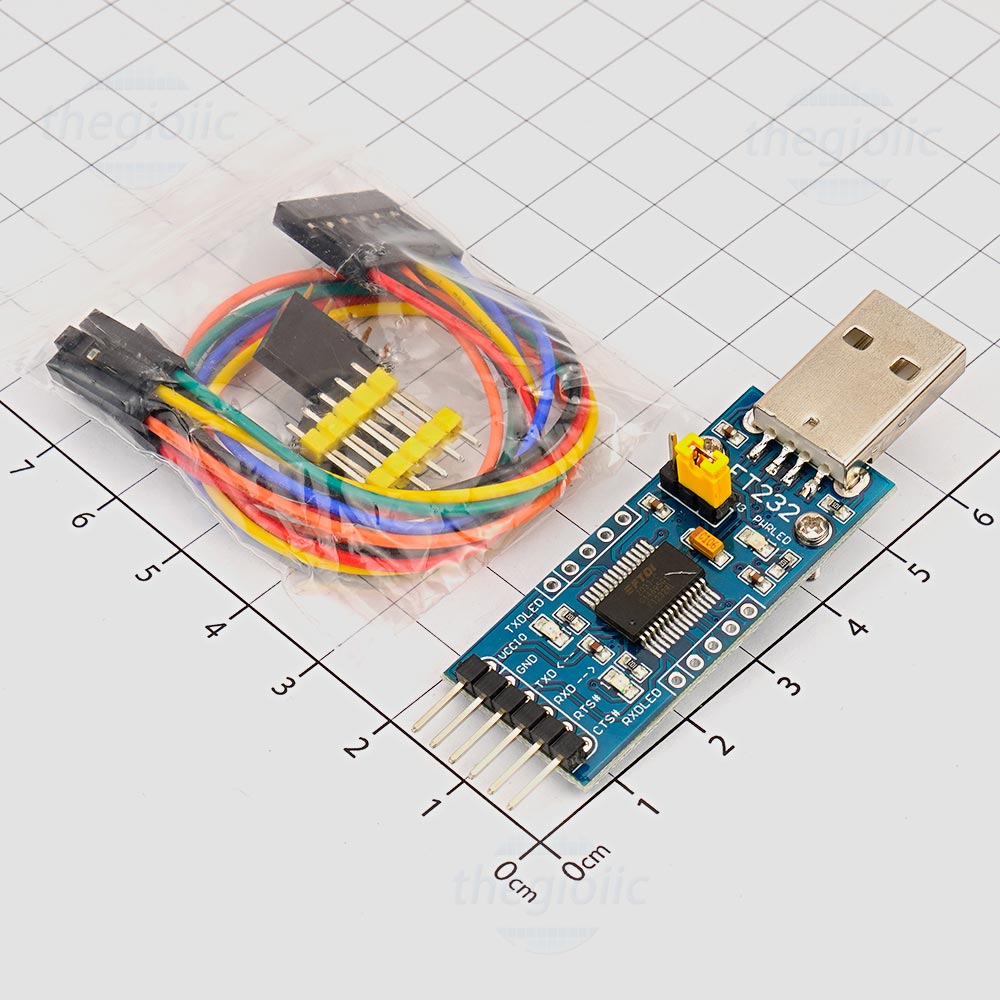

• Các chân khác: có thể truy cập trên các lỗ khoan (các đầu ghim riêng biệt cũng được cung cấp để dễ dàng kết nối với hệ thống người dùng)

Cách sử dụng:

Trong trường hợp làm việc với MCU:

• Đầu ra VCCIO ↔ 3.3V hoặc 5V (mô-đun được cấp nguồn từ USB, jumper trên bo mạch phải được nối tắt thành 3.3V hoặc 5V)
• GND ↔ GND
• TXD ↔ MCU.RX (hướng tín hiệu: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (hướng tín hiệu: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (hướng tín hiệu: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (hướng tín hiệu: MCU.RTS >> FT232 >> PC.CTS)
