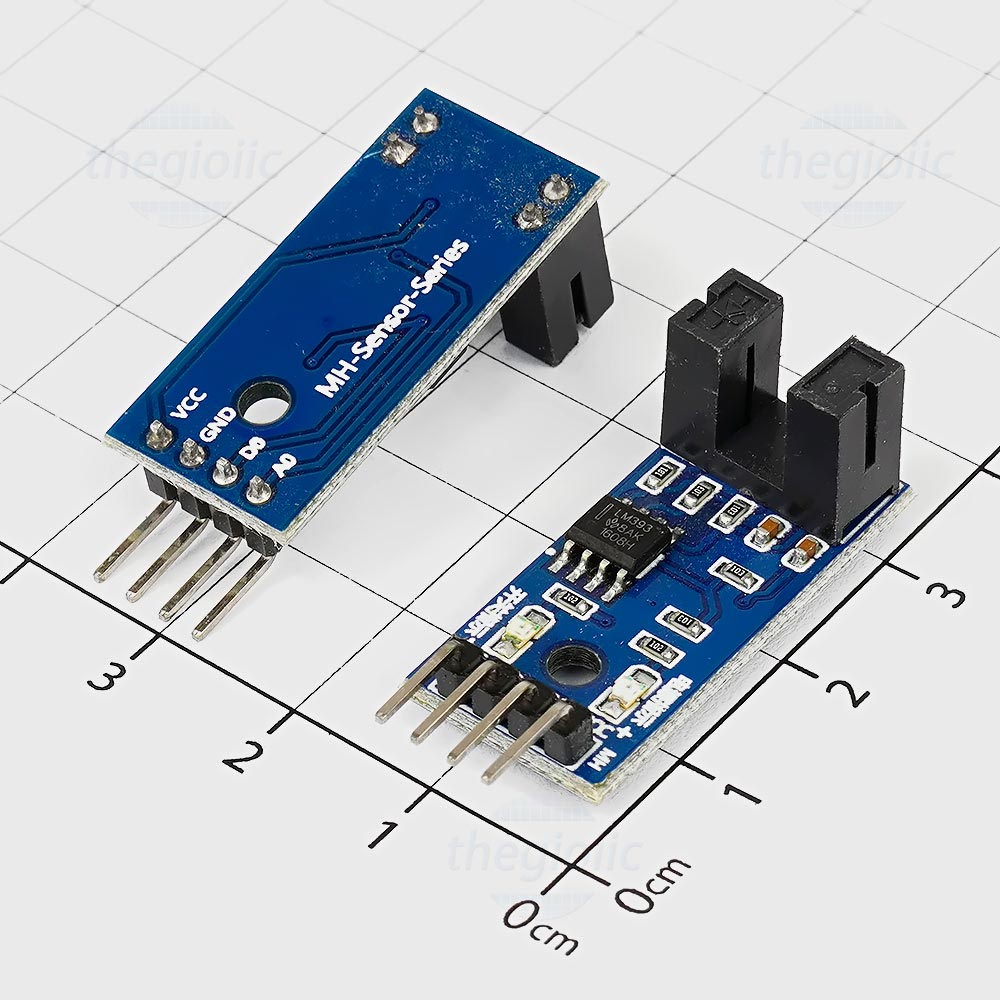

FC-03 LM393 Mạch Cảm Biến Tốc Độ Encoder

FC-03 LM393 Mạch Cảm Biến Tốc Độ Encoder

Thương hiệu OEM
Mô tả Nguồn: 3.3-5VDC, kích thước: 3.2x1.4cm
Hàng còn: 225 Cái (Gửi hàng trong ngày)
Số lượng mua:
Min: 1
Bội số: 1
0 Phản hồi
Yêu thích
Số lượng mua (Cái)
Đơn giá (VND)
1+ 7.000

Giao hàng toàn quốc

Thanh toán khi nhận hàng

đổi trảCam kết đổi/trả hàng

Thuộc tính Giá trị Tìm kiếm

Công nghệ cảm biến

Cảm biến quang chữ U

Chức năng cảm biến

Phát hiện vật cản

Ngõ ra

Digital TTL

RoHS
ROHS
40 Sản phẩm tương tự

Mô tả sản phẩm

FC-03 LM393 Cảm Biến Quang Chữ U sử dụng IC chính LM393, có tính năng chính là phát hiện vật cản đi quang khe hở giữa 2 đầu thu-phát tia hồng ngoại của cảm biến. Với tính năng này, người dùng có thể sử dụng module cho các tính năng đo tốc độ động cơ, đếm xung,…

Sơ đồ chân:

  • VCC: nguồn 3.3-5VDC
  • GND: nối đất
  • DO: tín hiệu ra dạng digital
  • AO: tín hiệu ra dạng analog

Thông số kỹ thuật:

  • Độ rộng khe cảm biến: 5mm.
  • Đèn LED báo trạng thái ngõ ra.
  • Dòng tải 15mA.
  • Nguồn 3.3~5 VDC
  • Tín hiệu ngõ ra dạng digital là 0 hoặc 1
  • Có lỗ bắt bu lông cố định để gắn thiết bị dễ dàng
  • Kích thước PCB: 3.2 x 1.4 cm
  • Dùng IC so sánh điện áp LM393

Cách sử dụng mô-đun:

  • Khi khe cảm biến bị che lại, đầu ra DO ở mức logic cao, Khi khe cảm biến không bị che, đầu ra DO ở mức logic thấp
  • Đầu ra DO có thể được kết nối với thiết bị khác như còi báo động VV.
