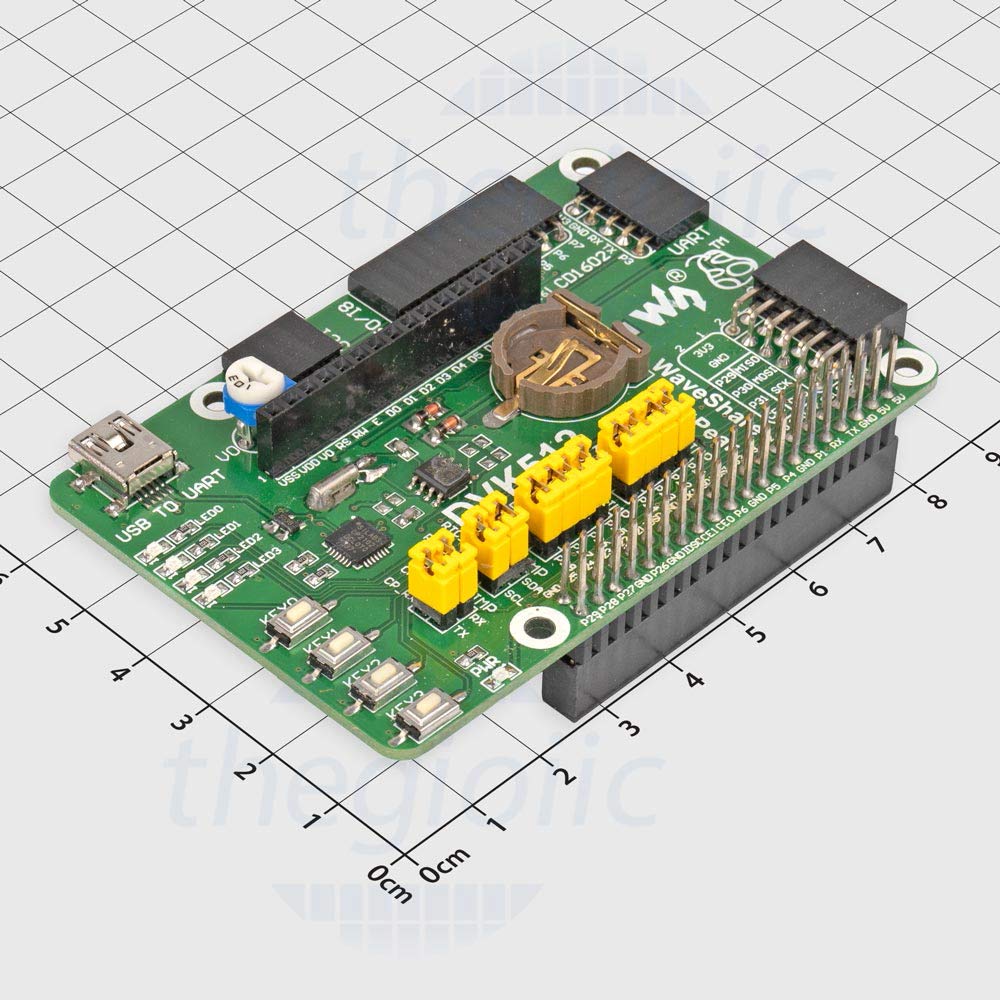

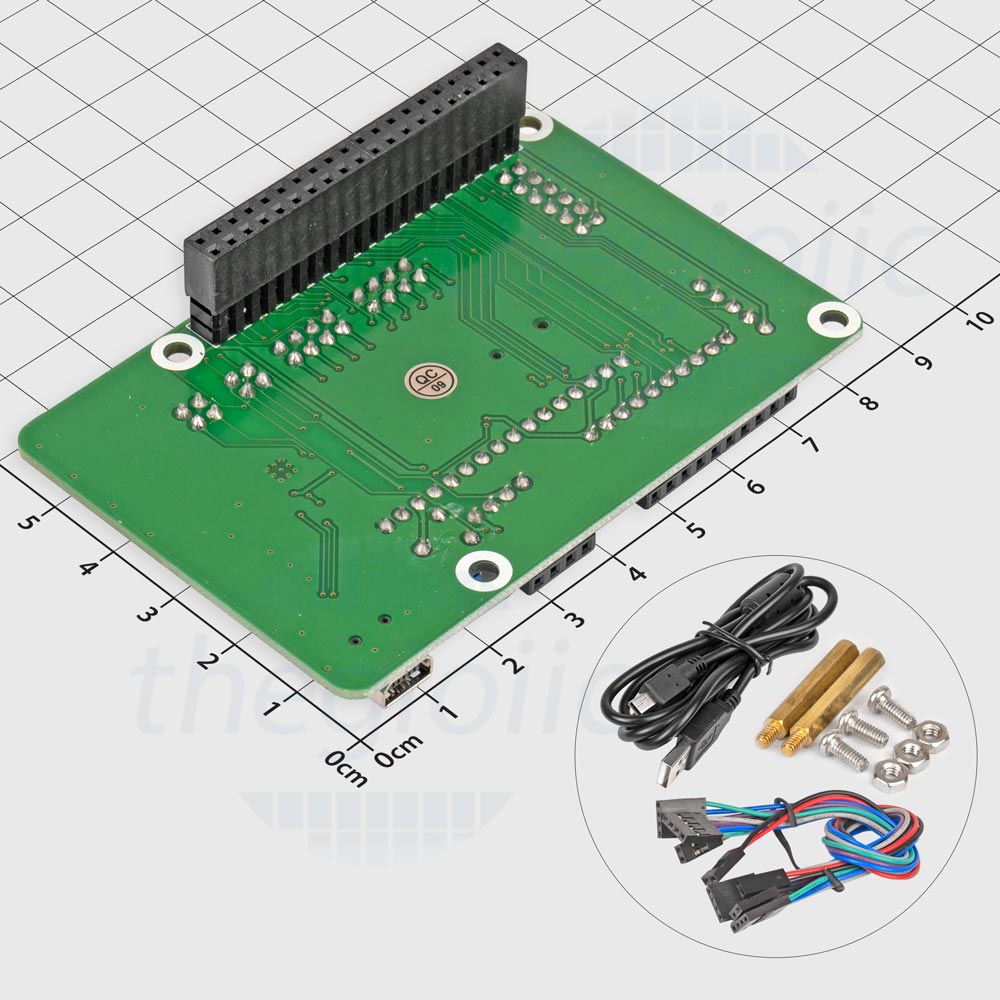

DVK512 Raspberry Pi Expansion Board là mạch mở rộng được thiết kế cho Raspberry Pi, bao gồm nhiều linh kiện và giao tiếp khác nhau để kết nối các ngoại vi bên ngoài.

a

(1) Pin header để kết nối với Raspberry Pi
(2) Giao tiếp UART: dễ dàng kết nối với các mô-đun UART như RS232, RS485, USB TO UART, v.v.
(3) Giao tiếp 8 I / Os: dễ dàng kết nối với các mô-đun được điều khiển bởi I / O, ví dụ: 8 nút nhấn, bộ chuyển đổi mức logic, v.v.
(4) Giao tiếp SPI: dễ dàng kết nối với các mô-đun SPI như AT45DBXX Dataflash, L3G4200D, v.v.
(5) Giao tiếp I2C: dễ dàng kết nối với các mô-đun I2C như board mở rộng PCF8574, board RTC PCF8563, board LSM303DLHC, v.v.

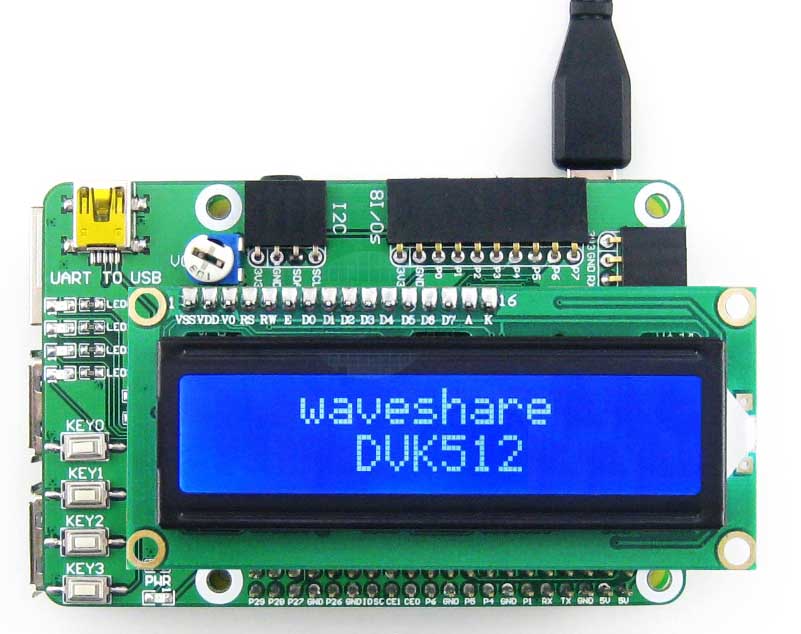

(6) Giao tiếp LCD: kết nối LCD ký tự như LCD1602
(7) Đầu nối USB: USB TO UART, được hỗ trợ bởi bộ chuyển đổi trên bo mạch CP2102
(8) Led báo nguồn

(9) User LEDs
(10) User Keys
(11) Biến trở: để điều chỉnh độ tương phản LCD1602
(12) Đế pin RTC
(13) PCF8563: chip RTC trên bo mạch
(14) Thạch anh 32.768K: RTC crystal
(15) CP2102: chip USB TO UART hàn trên board, để gỡ lỗi
(16) CP2102 jumper
(17) RTC jumper
(18) User LEDs jumper
(19) User Keys jumper
