DRV8833 là một mạch cầu H kép có thể được sử dụng để điều khiển hai chiều của hai động cơ DC có chổi than ở 2.7 V đến 10.8 V. Nó có thể cung cấp lên đến khoảng 1.2 A cho mỗi kênh liên tục và có thể chịu được dòng đỉnh lên đến 2A trên mỗi kênh trong vài giây, làm cho nó trở thành trình điều khiển lý tưởng cho các động cơ nhỏ chạy trên điện áp tương đối thấp.

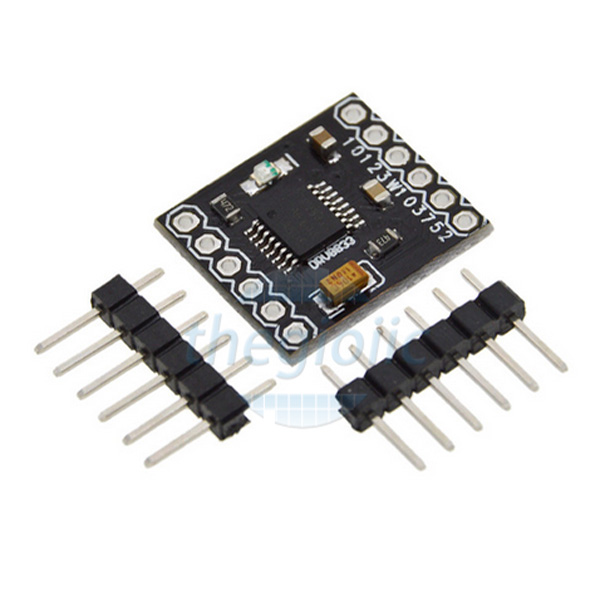

Bo mạch được trang bị các thành phần SMD, bao gồm cả DRV8833, và thêm FET để bảo vệ ngược pin.

Thông số kỹ thuật:

• Chip: DRV8833 Dual H-Bridge Motor Driver
• Nguồn cấp: 3~10 VDC
• Dòng tải: 1.5A
• Điều khiển được 2 động cơ DC hoặc 1 động cơ bước 4 dây
• Có bảo vệ chống quá dòng, quá nhiệt
• Low Power Sleep Mode
• Kích thước: 18.5 x 16 mm

Sơ đồ chân

• ULT PIN: chế độ đặt. Mức 0 là chế độ ngủ
• OUT1, OUT2: 1 kênh cầu H được điều khiển bởi IN1/IN2
• OUT3, OUT4: 2 kênh cầu H được điều khiển bởi IN3/IN4
• EEP PIN: Bảo vệ Đầu Ra. Mặc Định không cần kết nối.
• VCC: điện áp ngõ vào 3-10 VDC
• GND: nối đất.
