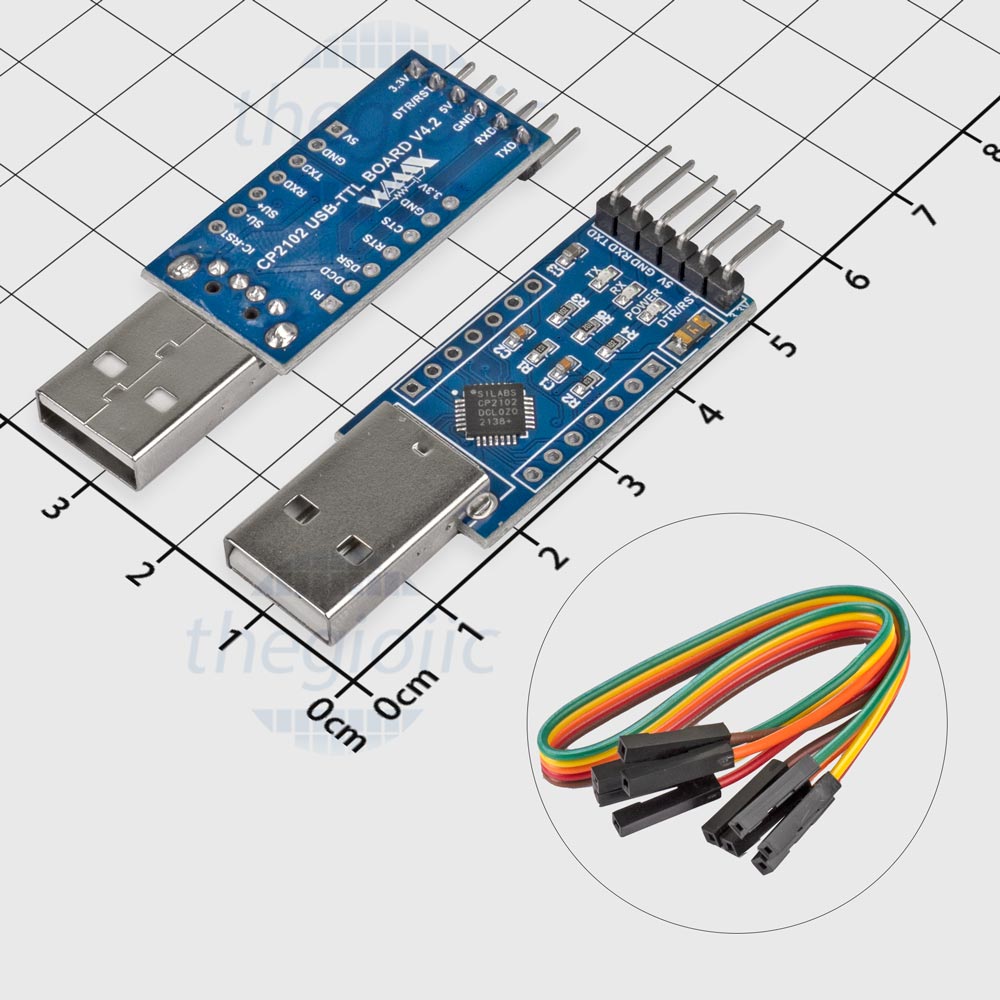

Mạch USB To Uart  CP2102 sử dụng chip CP2102 của hãng SILICON LABS. Chip hỗ trợ các loại hệ điều hành phổ biến như: Windows 98 / Me / 2000 / XP / 7, MAC OS-9 và các hệ điều hành phổ biến khác.

CP2102 không sử dụng thạch anh ngoài như các chip PL2303. Module có sẵn ngõ ra điện áp 3.3V, trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp.

Thông số kỹ thuật:

• Kích thước PCB: 26.5x15.6mm
• Mạch sử dụng Chip CP2102 có cầu chì tự phục hồi. Trong trường hợp xảy ra sự cố ngắn mạch, nó có thể bảo vệ hiệu quả cổng USB máy tính. Mạch có ba đèn LED: chỉ báo nguồn, chỉ báo truyền/nhận dữ liệu, trạng thái hoạt động
• Ngõ ra 3.3V và 5V
• Hệ điều hành được hỗ trợ: Windows 98 / Me / 2000 / XP / 7, MAC OS-9, HỆ ĐIỀU HÀNH MAC, X-Windows CE, Linux 2.40 trở lên

Sơ đồ chân

• TXD: chân truyền dữ liệu UART, kết nối chân RX của module khác
• RXD: chân nhận dữ liệu UART, kết nối với chân TX của module khác
• GND: chân mass
• 5V: chân nguồn 5V (dòng max 500mA)
• 3.3: chân nguồn 3.3V

Lưu ý: Sản phẩm không được bảo hành. Quý khách vui lòng tham khảo Quy định bảo hành và Quy định đổi trả hàng
