Arduino là một hệ sinh thái lớn, nếu có cách để giao diện Raspberry Pi GPIO thích ứng với sơ đồ chân của Arduino, bạn có thể sử dụng Pi cùng với Arduino và tài nguyên phần cứng/phần mềm rộng lớn. ARPI600 được tạo ra chỉ nhằm mục đích này.

Hơn nữa, ARPI600 cũng hỗ trợ các mô-đun XBee, giúp bạn dễ dàng thêm tính năng không dây vào dự án tuyệt vời của mình.

Thông số kỹ thuật:

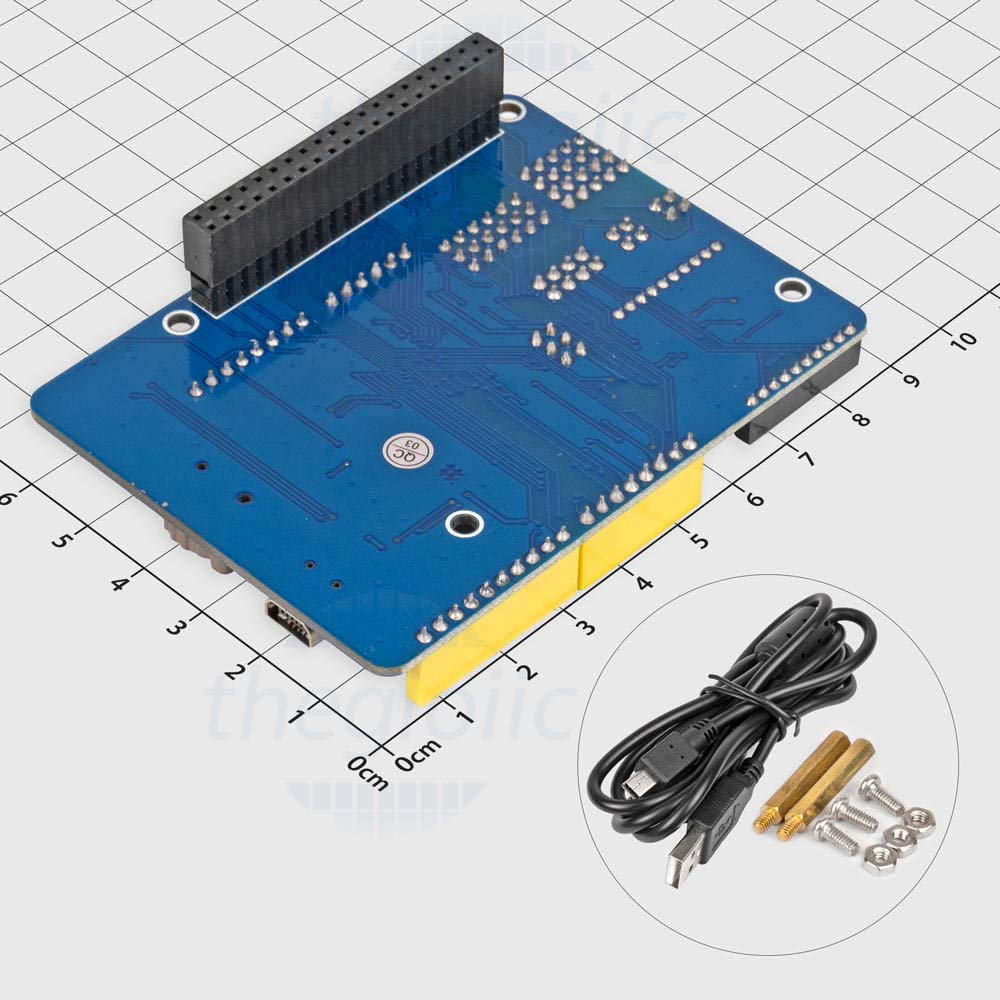

Board mở rộng Raspberry Pi 40PIN GPIO
Tương thích với Arduino UNO, Leonardo, dễ dàng kết nối với nhiều Arduino khác nhau
Tích hợp Xbee trên board để kết nối các module XBee khác nhau
Giao tiếp với cảm biến để kết nối các cảm biến khác nhau
Trên board tích hợp mạch USB TO UART để gỡ lỗi, cũng có thể cấu hình như bộ chuyển đổi USB Xbee
Điều khiển tối đa 4 động cơ DC hoặc 2 động cơ bước với điều khiển tốc độ PWM đầy đủ
Onboard ADC, 10 bit, 38KSPS, 11 kênh (6 kênh cho giao diện Arduino, 5 kênh cho cảm biến)
Onboard RTC

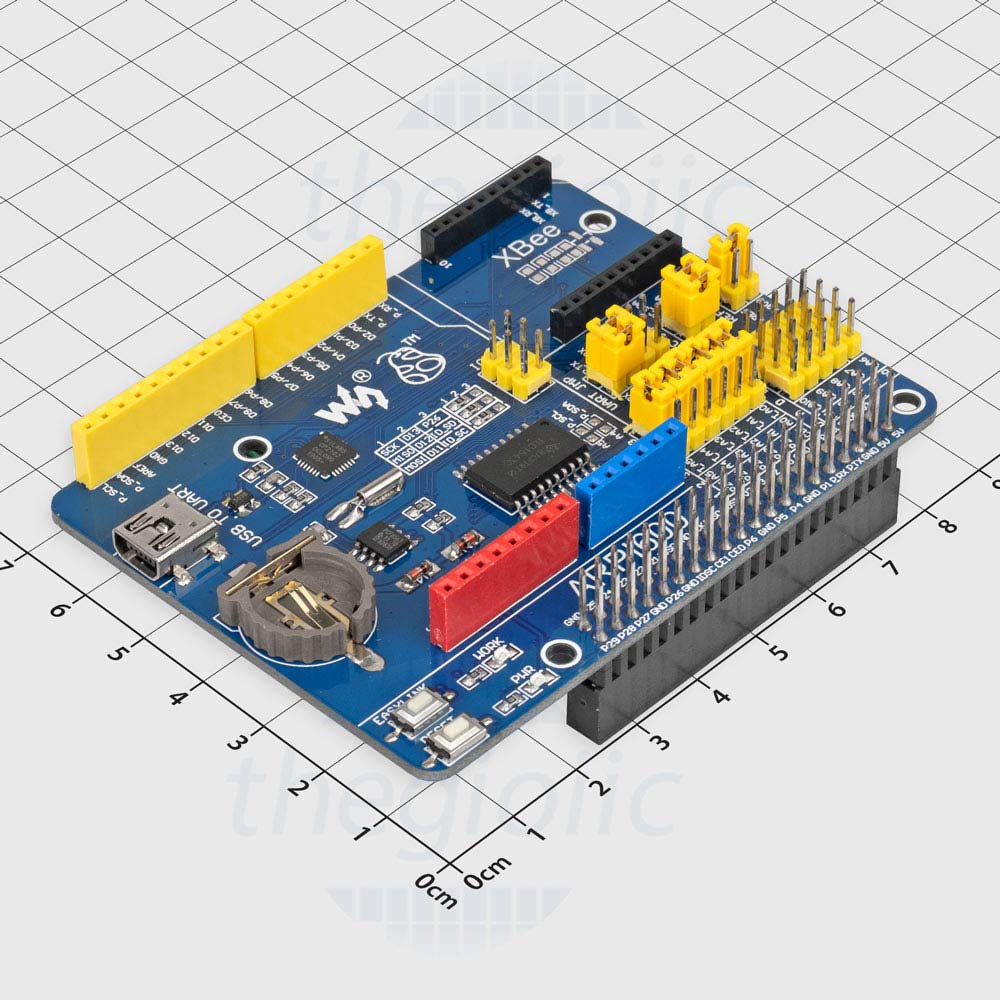

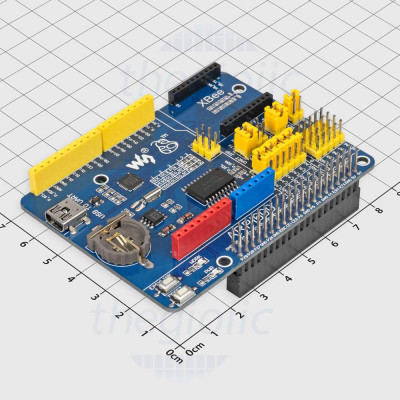

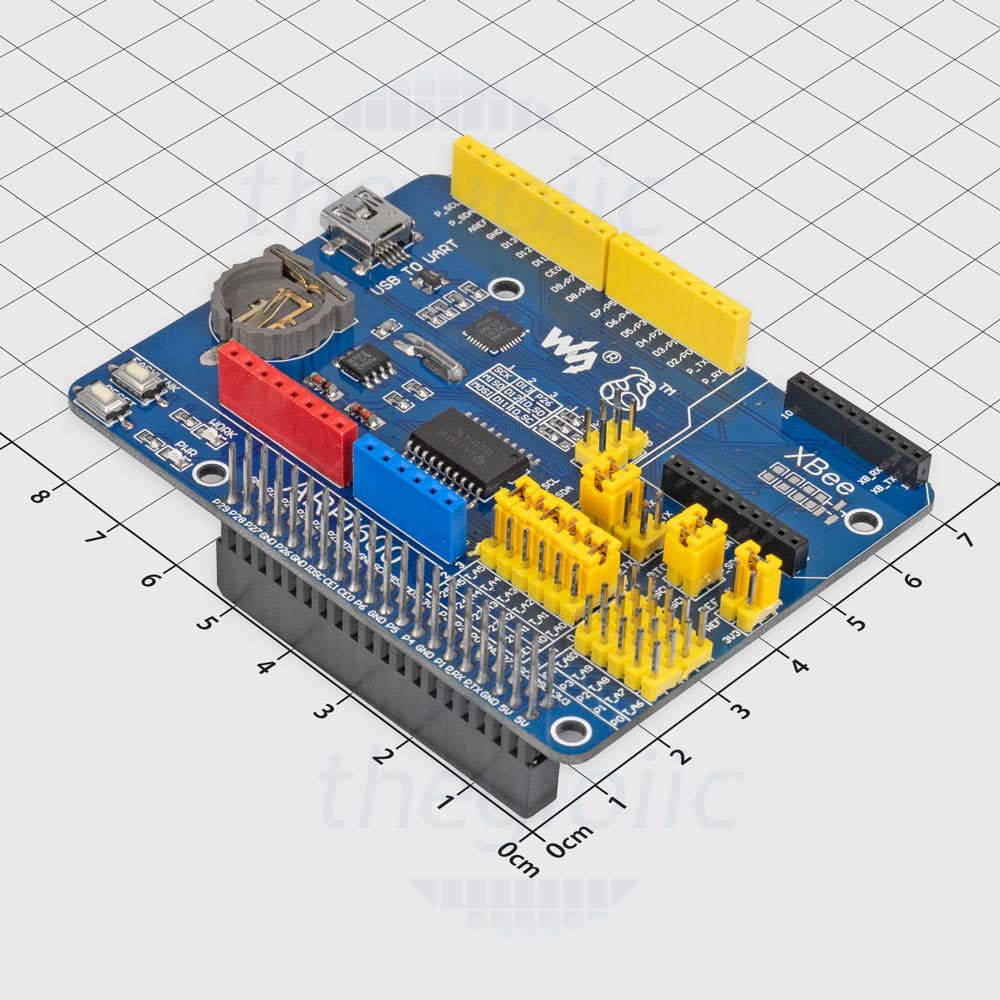

Raspberry Pi Expansion Board on board resource

(1) Đầu nối Arduino: để kết nối với Arduino

(2) Giao tiếp I CSP : Arduino ICSP

(3) Đầu nối XBee: để kết nối các mô-đun giao tiếp XBee

(4) Giao tiếp cảm biến: để kết nối các cảm biến

(5) Đầu nối Raspberry Pi : để kết nối với Raspberry Pi

(6) USB TO UART

(7) TLC1543 : bộ chuyển đổi AD

(8) PCF8563 : RTC

(9) CP2102

(10) Thạch anh 32.768KHz : cho RTC

(11) LED báo nguồn

(12) LED báo trạng thái XBee

(13) Reset giao tiếp với XBee and Arduino

(14) Nút nhấn XBee EASYLINK

(15) Gá đỡ pin RTC: cho pin nút CR1220

(16) Jumper cấu hình điện áp tham chiếu TLC1543

(17) RTC jumper

(18) UART jumper

Khi kết nối P_RX và CP_TX, P_TX và CP_RX tương ứng, USB TO UART được kết nối với cổng nối tiếp Raspberry Pi
Khi kết nối XB_RX và CP_TX, XB_TX và CP_RX tương ứng, USB TO UART được kết nối với cổng nối tiếp XBee
Khi kết nối XB_RX và P_TX, XB_TX và P_RX tương ứng, cổng nối tiếp Raspberry Pi được kết nối với cổng nối tiếp XBee

(19) Arduino AD lựa chọn jumper

Ngắn 2 và 3: Arduino A0-A5 làm đầu vào AD
Ngắn 1 và 2: Arduino A0-A5 làm điều khiển kỹ thuật số

(20) Arduino I2C lựa chọn jumper

Ngắn jumper: Arduino A4-A5 làm điều khiển I2C (A4-A5 của jumper lựa chọn Arduino AD nên được mở)

(21) Arduino SPI lựa chọn jumper

Ngắn 1 và 2: Arduino D11-D13 làm điều khiển SPI (mặc định)
Ngắn 2 và 3: Arduino D11-D13 làm điều khiển kỹ thuật số
